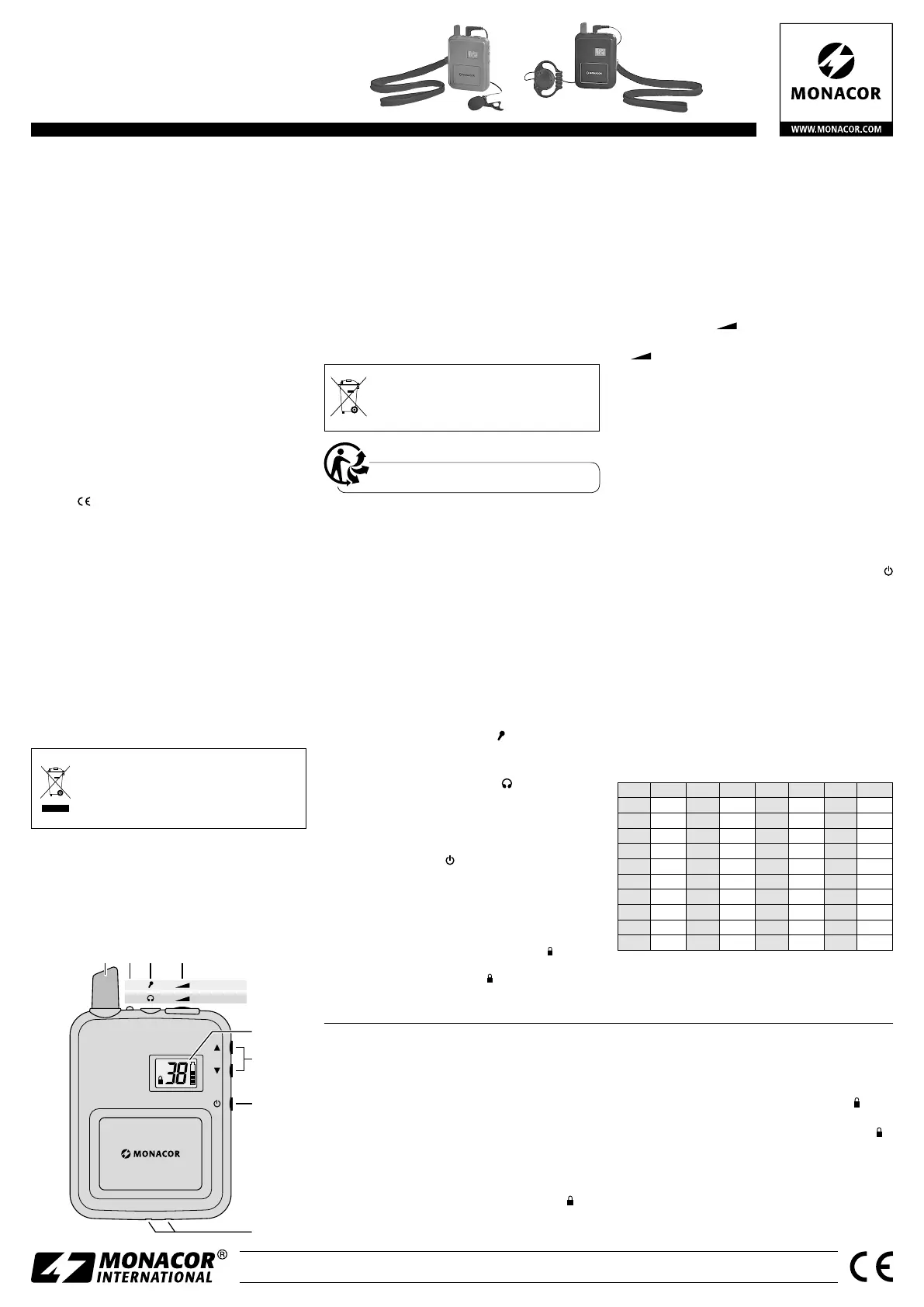

RX
TX
ATS-42T
ATS-42R
5
6
7
ATS-42R Référence num. 25.4560
ATS-42T Référence num. 25.4570
1 Antenne
2 LED de contrôle
ATS-42T : émetteur allumé
ATS-42R : un signal est reçu
3 Prise jack 3,5
ATS-42T : pour le micro
ATS-42R : pour l’écouteur
4 Réglage de volume
ATS-42T : pour le micro
ATS-42R : pour l’écouteur
5 Affichage pour le verrouillage des touches ,
le canal de transmission (01 – 40) et l’état de
batterie
6 Touches pour le réglage du canal de transmis-
sion
Les touches sont automatiquement verrouillées
5 secondes après l’allumage et 5 secondes après
une pression sur une touche : le symbole
s’affiche. Pour déverrouiller, maintenez les deux
touches enfoncées jusqu’à ce que le symbole
s’éteigne.
7 Interrupteur marche / arrêt : maintenez la touche
enfoncée pendant 1 seconde environ
8 Contacts pour charger les accumulateurs inté-
grés via un chargeur adapté
(p. ex. TXA-12C, TXA-36C, TXA-800PS)
Système de transmission de la parole
Cette notice s’adresse aux utilisateurs sans
connaissances techniques particulières. Veuillez
lire la présente notice avant le fonctionnement
et conservez-la pour pouvoir vous y reporter ul-
térieurement.
1 Possibilités d’utilisation
L’émetteur ATS-42T constitue avec un ou plusieurs
récepteurs ATS-42R un système sans fil mobile pour
la transmission de la parole, p. ex. pour des visites
guidées de groupes, conférences multilingues ou des
transmissions de commande radio. 40 canaux dans la
plage 863 – 865 MHz sont disponibles pour la trans-
mission sans fil, 12 canaux au plus peuvent être utilisés
simultanément sans interférences mutuelles. La portée
de transmission dépend de la configuration des lieux
et peut aller jusqu’à 50 m.
2 Conseils importants d’utilisation
Les appareils répondent à toutes les directives né-
cessaires de l’Union européenne et portent donc le
symbole
.
•
Les appareils ne sont conçus que pour une utili-
sation en intérieur. Protégez-les de tout type de
projections d’eau, des éclaboussures, d’une humi-
dité élevée de l’air et de la chaleur (plage de tem-
pérature de fonctionnement autorisée : 0 – 40 °C).
•
Pour le nettoyage, utilisez uniquement un chiffon
sec et doux, en aucun cas de produits chimiques
ou d’eau.
•
Nous déclinons toute responsabilité en cas de
dommages corporels ou matériels résultants si les
appareils sont utilisés dans un but autre que celui
pour lequel ils ont été conçus, s’ils ne sont pas cor-
rectement branchés ou utilisés ou s’ils ne sont pas
réparés par une personne habilitée ; de même, la
garantie deviendrait caduque.
Lorsque les appareils sont définitivement
retirés du service, vous devez les déposer
dans une usine de recyclage de proximité
pour contribuer à leur élimination non pol-
luante.
2.1 Conformité et autorisation
Par la présente, MONACOR INTERNATIONAL déclare
que les appareils ATS-42R et ATS-42T se trouvent en
conformité avec la directive 2014 / 53 / UE. Les déclara-
tions de conformité UE sont disponibles sur Internet :
www.monacor.com
Les appareils sont autorisés pour un fonctionnement
dans les pays de l’Union européenne et de l’A.E.L.E
sans déclaration ni taxe.
3 Fonctionnement
3.1 Insertion / remplacement de la batterie
Pour insérer ou remplacer les batteries, retirez le cou-
vercle du compartiment batterie sur la face arrière de
l’appareil. Insérez deux batteries de type R6 comme
indiqué dans le compartiment et refermez le com-
partiment avec le couvercle. En cas de non utilisation
prolongée, veillez à retirer les batteries, elles pour-
raient couler et endommager l’appareil.
Ne jetez pas les batteries usagées dans la
poubelle domestique ; déposez-les dans un
container spécifique ou ramenez-les à votre
détaillant.
CARTONS ET EMBALLAGE
PAPIER À TRIER
3.2 Recharger les accus
A la place des batteries, on peut également utiliser
des accumulateurs NiMH pour l’émetteur et le récep-
teur. Pour charger les accumulateurs, les stations de
charge TXA-12C, TXA-36C et TXA-800PS sont bien
adaptées. L’émetteur et le récepteur peuvent être
placés dans ces stations de charge, accumulateurs
insérés.
ATTENTION ! Lorsque des batteries sont placées
dans les appareils, il ne faut pas les mettre dans la
station de charge. Des batteries non rechargeables
pourraient couler ou exploser si on essaie de les
recharger.
3.3 Branchement du microphone et de l’écouteur
1) Reliez le micro livré à la prise (3) de l’émetteur
(boîtier gris) et fixez la pince sur le vêtement (par
exemple cravate, revers de veste).
2) Reliez l’écouteur livré à la prise (3) du récepteur
(boîtier noir) et fixez-le à l’oreille.
4 Utilisation
1) Allumez tout d’abord uniquement le récepteur :
maintenez la touche (7) enfoncée jusqu’à ce que
l’affichage (5) indique «On».
2) Sur le récepteur, réglez un canal de transmission
libre avec la touche ou (6).
Remarque : 5 secondes après l’allumage et 5 secondes
après une pression sur une touche, les touches sont
automatiquement verrouillées : le symbole s’affiche.
Pour déverrouiller, maintenez les deux touches enfon-
cées jusqu’à ce que le symbole s’éteigne.
La LED RX (2) ne doit pas briller. Si elle brille, des
perturbations ou signaux d’autres émetteurs sont
reçus. Sélectionnez alors un autre canal.
3) Allumez l’émetteur, la LED TX (2) brille. Réglez
l’émetteur sur le canal de transmission du récep-
teur. La LED RX brille sur le récepteur dès qu’un
signal est reçu.
Remarque : Si aucun signal n’est reçu pendant 20
minutes (la LED RX ne brille pas), le récepteur se
dé-
connecte automatiquement pour préserver les
batteries.
4) Avec le réglage (4) sur le récepteur, réglez le
volume souhaité pour l’écouteur et avec le réglage
sur l’émetteur, réglez le volume pour le micro-
phone de telle sorte que le signal micro ne soit pas
distordu (diminuez alors le volume) et ne soit pas
bruyant (augmentez alors le volume).
Attention ! Ne réglez pas le volume pour l’écou-
teur trop fort, des volumes élevés peuvent, à la
longue, endommager l’audition.
5) Lorsque plusieurs systèmes ATS-42 doivent fonc-
tionner simultanément pour la transmission de
différentes informations ou langues, il faut, pour
chaque système, régler un autre canal de transmis-
sion. On peut avoir simultanément 12 transmis-
sions de la parole si vous réglez les canaux suivants :
1, 2, 13, 17, 19, 20, 21, 22, 24, 28, 39, 40.
6) Pour éteindre les appareils, maintenez la touche
enfoncée jusqu’à ce que l’affichage indique «OF».
5 Caractéristiques techniques
Fréquence de
transmission :
. . . . . . . . . . 863 – 865 MHz
Puissance d’émission : . . . . ≤ 10 mW (EIRP)
Portée :
. . . . . . . . . . . . . . . 50 m env.
Alimentation : . . . . . . . . . . 2 × batterie ou accu
NiMH de type R6
Température fonc. :
. . . . . . 0 – 40 °C
Dimensions, poids : . . . . . . 66 × 102 × 26 mm, 60 g
Configuration de canaux
Canal MHz Canal MHz Canal MHz Canal MHz
01 863,075 11 863,175 21 863,025 31 863,125
02 863,275 12 863,375 22 863,225 32 863,325
03 863,475 13 863,575 23 863,425 33 863,525
04 863,675 14 863,775 24 863,625 34 863,725
05 863,875 15 863,975 25 863,825 35 863,925
06 864,075 16 864,175 26 864,025 36 864,125
07 864,275 17 864,375 27 864,225 37 864,325
08 864,475 18 864,575 28 864,425 38 864,525
09 864,675 19 864,775 29 864,625 39 864,725
10 864,875 20 864,975 30 864,825 40 864,925
Tout droit de modification réservé.
