MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
A-1359.99.03.10.2018

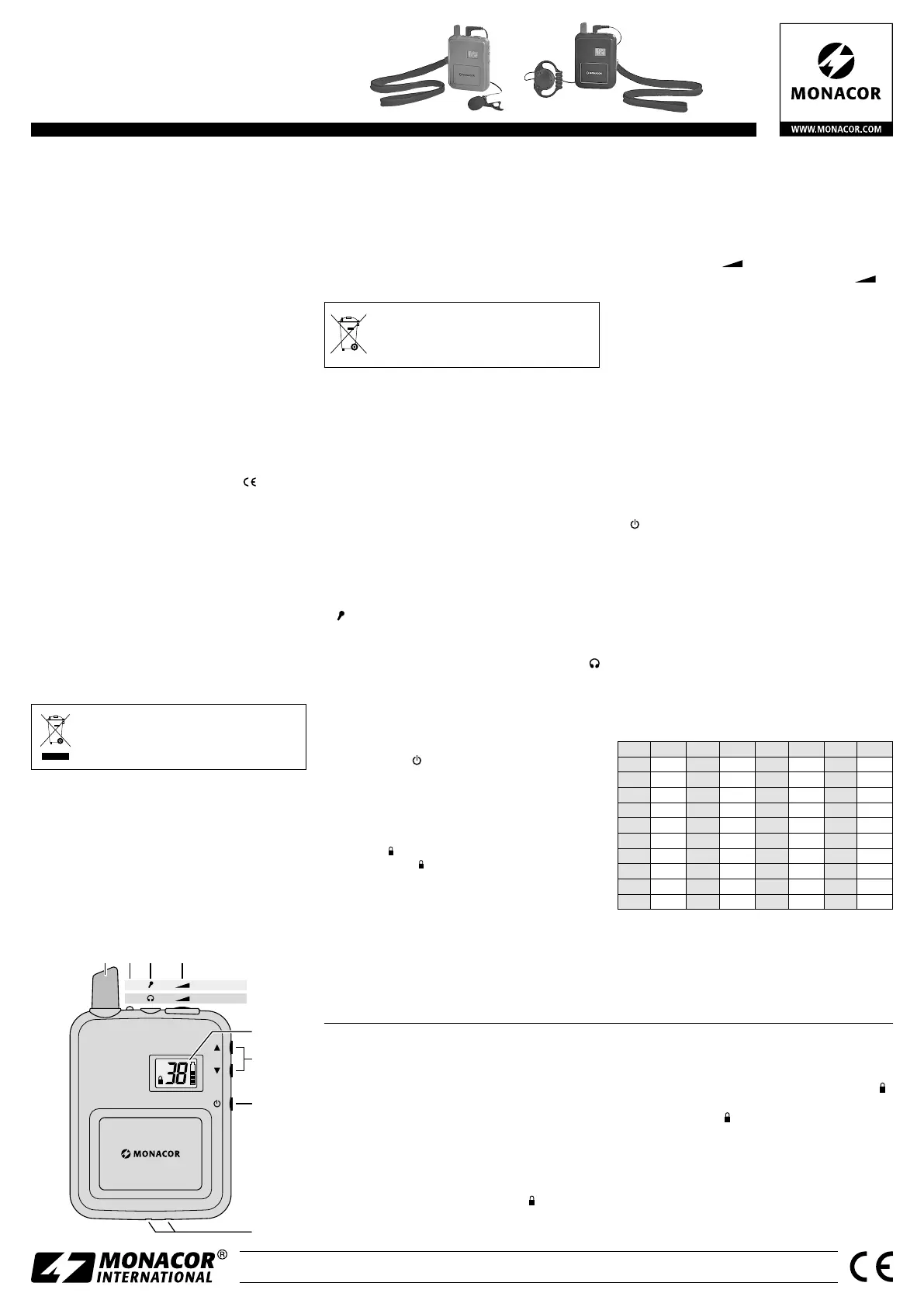

RX
TX
ATS-42T
ATS-42R
5
6
7
ATS-42R Codice 25.4560
ATS-42T Codice 25.4570
1 Antenna
2 LED di controllo
ATS-42T: trasmettitore acceso
ATS-42R: ricezione di un segnale
3 Presa jack 3,5 mm
ATS-42T: per il microfono
ATS-42R: per l’auricolare
4 Regolatore volume
ATS-42T: per il microfono
ATS-42R: per l’auricolare
5 Display per segnalare il blocco tasti ,
il canale di trasmissione (01 – 40) e lo stato delle
batterie
6 Tasti per impostare il canale di trasmissione
I tasti vengono bloccati automaticamente dopo
5 sec. dall’accensione e dopo 5 sec. dalla pres-
sione di un tasto: sul display si vede il simbolo .
Per sbloccarli, tenere premuti entrambi i tasti
finche il simbolo si spegne.
7 Interruttore on / off: tener premuto il tasto per
1 sec. circa
8 Contatti per la ricarica di batterie ricaricabili
inserite tramite un dispositivo adatto di ricarica
(p. es. TXA-12C, TXA-36C, TXA-800PS)
Sistema di trasmissione vocale
Queste istruzioni sono rivolte all’utente senza
conoscenze tecniche specifiche. Vi preghiamo
di leggerle attentamente prima della messa in
funzione e di conservarle per un uso futuro.
1 Possibilità d’impiego
Il trasmettitore ATS-42T, in collegamento con uno o
più ricevitori ATS-42R, costituisce un sistema wire-
less per la trasmissione vocale, adatto per esempio
per la guida di gruppi, per conferenze in più lin-
gue o per avvisi a zone. Per la trasmissione wireless
sono disponibili 40 canali della banda di frequenza
863 – 865 MHz, 12 dei quali si possono usare con-
temporaneamente senza interferenze. La portata di
trasmissione dipende delle condizioni locali e può
arrivare fino a 50 m.
2 Avvertenze importanti per l’uso
Gli apparecchi sono conformi a tutte le direttive rile-
vanti dell’UE e pertanto portano la sigla .
•
Usare gli apparecchi solo all’interno di locali e
proteggerli dall’acqua gocciolante e dagli spruzzi
d’acqua, da alta umidità dell’aria e dal calore (tem-
peratura d’impiego ammessa fra 0 e 40 °C).
•
Per la pulizia usare solo un panno morbido,
asciutto; non impiegare in nessun caso acqua o
prodotti chimici.
•
Nel caso d’uso improprio, di collegamenti sbagliati,
d’impiego scorretto o di riparazione non a regola
d’arte degli apparecchi, non si assume nessuna re-
sponsabilità per eventuali danni consequenziali a
persone o a cose e non si assume nessuna garanzia
per gli apparecchi.
Se si desidera eliminare gli apparecchi
definitivamente, consegnarli per lo smal-
timento ad un’istituzione locale per il ri-
ciclaggio.
2.1 Conformità e omologazione
La MONACOR INTERNATIONAL dichiara che gli ap-
parecchi ATS-42R e ATS-42T sono conformi alla di-
rettiva 2014 / 53 / UE. Le dichiarazioni di conformità UE
sono disponibili in Internet:
www.monacor.com
Gli apparecchi sono omologati per l’impiego negli
stati dell’UE e dell’EFTA e non richiedono né regi-
strazione né pagamento di tasse.
3 Messa in funzione
3.1 Inserire / sostituire la batteria
Per inserire o sostituire le batterie, sul retro dell’appa-
recchio togliere il coperchio del vano batterie. Inserire
due batterie del tipo stilo (AA) come illustrato nel
vano batterie e richiudere il vano con il suo coperchio.
In caso di mancato uso prolungato, conviene togliere
le batterie per evitare danni all’apparecchio se le bat-
terie dovessero perdere.
Non gettare le batterie scariche o difet-
tose nelle immondizie di casa bensì negli
appositi contenitori (p. es. presso il vostro
rivenditore).
3.2 Ricaricare gli accumulatori
Al posto di batterie, nel trasmettitore e nel ricevitore
si possono inserire anche degli accumulatori al NiMH.
Per la ricarica delle batterie sono indicate in modo
particolare le stazioni di ricarica TXA-12C, TXA-36C
e TXA-800PS. Il ricevitore e il trasmettitore possono
essere montati in queste stazioni di ricarica con le
batterie inserite.
ATTENZIONE! Gli apparecchi non devono essere
sistemati nelle stazione di ricarica quando sono inse-
rite delle batterie normali. Le batterie non ricaricabili
possono perdere o esplodere se si cerca di ricaricarle.
3.3 Collegare un microfono e un auricolare
1) Collegare il microfono in dotazione con la presa
(3) del trasmettitore (contenitore grigio) e fis-
sarlo con il suo clip ai vestiti (p. es. alla cravatta,
al risvolto).
2) Collegare l’auricolare in dotazione con la presa
(3) del ricevitore (contenitore nero) e fissarlo all’o-
recchio.
4 Funzionamento
1) Per iniziare, accendere solo il ricevitore: tener pre-
muto il tasto (7) finché sul display (5) si vede
“On”.
2) Sul ricevitore, con il tasto o (6) impostare un
canale libero di trasmissione.
N. B.: I tasti vengono bloccati 5 sec dopo l’accensione e
5 sec dopo l’azionamento di un tasto: sul display si vede
il simbolo . Per sbloccarle, tener premuto i due tasti
finché il simbolo si spegne.
La spia RX (2) non deve essere accesa. Se è accesa,
significa che si ricevono delle interferenze o dei se-
gnali di altri trasmettitori. In questo caso scegliere
un canale differente.
3) Accendere il trasmettitore; si accende la spia TX(2).
Impostare sul trasmettitore il canale di trasmissione
del ricevitore. Sul ricevitore si accende la spia RX
quando si riceve un segnale.
N. B.: Se per venti minuti non si riceve nessun segnale
(in questo caso la spia RX non è accesa), il ricevitore
si spegne automaticamente per risparmiare le batterie.
4) Con il regolatore (4) sul ricevitore impostare il
volume per l’auricolare, e con il regolatore sul
trasmettitore il volume per il microfono in modo
che il segnale del microfono non venga distorto
(allora ridurre il volume) e che non ci sia troppo
fruscio (allora aumentare il volume).
Attenzione! Non impostare mai molto alto il
volume dell’auricolare. Alla lunga, i volumi alti pos-
sono danneggiare l’udito.
5) Se per la trasmissione di informazioni o lingue dif-
ferenti si usano contemporaneamente più sistemi
ATS-42, occorre impostare per ogni sistema sin-
golo un canale differente di trasmissione. Si pos-
sono eseguire contemporaneamente 12 trasmis-
sioni di lingue se sono impostati i seguenti canali:
1, 2, 13, 17, 19, 20, 21, 22, 24, 28, 39, 40.
6) Per spegnere gli apparecchi tener premuto il tasto
finché il display segnala “OF”.
5 Dati tecnici
Frequenza di trasmissione: 863 – 865 MHz
Potenza di trasmissione: . . ≤ 10 mW (EIRP)
Portata: . . . . . . . . . . . . . . . ca. 50 m
Alimentazione: . . . . . . . . . 2 × batteria o accumu-
latore al NiMH del tipo
stilo(AA)
Temperatura d’esercizio:
. . 0 – 40 °C
Dimensioni, peso: . . . . . . . 66 × 102 × 26 mm, 60 g
Assegnazione dei canali
Canale MHz Canale MHz Canale MHz Canale MHz
01 863,075 11 863,175 21 863,025 31 863,125
02 863,275 12 863,375 22 863,225 32 863,325
03 863,475 13 863,575 23 863,425 33 863,525
04 863,675 14 863,775 24 863,625 34 863,725
05 863,875 15 863,975 25 863,825 35 863,925
06 864,075 16 864,175 26 864,025 36 864,125
07 864,275 17 864,375 27 864,225 37 864,325
08 864,475 18 864,575 28 864,425 38 864,525
09 864,675 19 864,775 29 864,625 39 864,725
10 864,875 20 864,975 30 864,825 40 864,925
Con riserva di modifiche tecniche.
Italiano
