Circuito prioritario per microfono
Tramite il canale micro 1 esiste la possibilità di inserirsi in un programma
di musica (sul canale 4 AUX/PHONO) per fare degli annunci; in tal caso
la musica viene abbassata fino a 20 dB con una variazione del volume
molto delicata.
Se il fader(16) sul retro dello strumento è girato tutto a sinistra, tale auto-
matismo è fuori servizio. Se il fader si trova in posizione tutta a destra, l’ab-
bassamento della musica è al livello massimo.
Funzionamento a batteria
I collegamenti per la batteria 24 V DC (11) si trovano sul retro. Non appena
si collega la tensione della batteria, l’apparecchio è pronto per l’uso. Il LED
ON (8) si accende. Mentre l’interruttore rete (7) rimane disattivato.
Se sono collegate contemporaneamente la tensione di rete 230 V~ e la
batteria con 24 V DC, l’amplificatore lavora con la tensione di rete e in caso
di caduta della rete cambia automaticamente su funzionamento con bat-
teria.
Interruttore di protezione
Nel caso di cortocircuito o di sovraccarico, un interruttore apre automati-
camente il circuito, e il LED PROTECT (6) speciale si accende. Dopo l’eli-
minazione del difetto, il circuito può essere richiuso [premere “CIRCUIT
BREAKER” (9)].
Dati tecnici
Potenza di uscita: . . . . . . . . . . 100 W max.
Fattore di distorsione: . . . . . . . 2 %/60 W
Uscite
Altoparlanti: . . . . . . . . . . . . . 4/8/16 Ω, 70/100 V
Preamplificatore (presa REC): 200 mV (20
-
20 000 Hz, ±1 dB)
Line Out: . . . . . . . . . . . . . . . 1 V/600 Ω
Ingressi
MIC/LINE 1
-
3
:
. . . . . . . . . . MIC 0,5 mV/3 kΩ per microfoni a bassa
impedenza,
commutabile a livello Line
120 mV/220 kΩ
MIC 4/AUX/PHONO: . . . . . MIC 0,5 mV/3 kΩ per microfono a bassa
impedenza,
commutabile a
MAG. PHONO 3 mV/47 kΩ (RIAA) o
AUX 200 mV/250 kΩ
Frequenza: . . . . . . . . . . . . . . . 50
-
15 000 Hz, ±3 dB
Regolatore
Bassi: . . . . . . . . . . . . . . . . . ±10 dB/100 Hz
Alti: . . . . . . . . . . . . . . . . . . . ±10 dB/10 kHz
Rapporto segnale rumore: . . . . > 60dB
VU-meter: . . . . . . . . . . . . . . . . 0 dB con 60 W
Alimentazione: . . . . . . . . . . . . 230 V~/50 Hz,
24 V ext., 6 A ca.
Dimensioni (L x H x P): . . . . . . 385 x 125 x 280 mm
Peso: . . . . . . . . . . . . . . . . . . . 10,8 kg
Dati forniti dal costruttore. Con riserva di modifiche tecniche.
Subject to technical change. Copyright © by INTER-MERCADOR GMBH & CO. KG, Bremen, Germany. All rights reserved. 09.95.02
PA-802
Best.-Nr. 17.0120
12345678

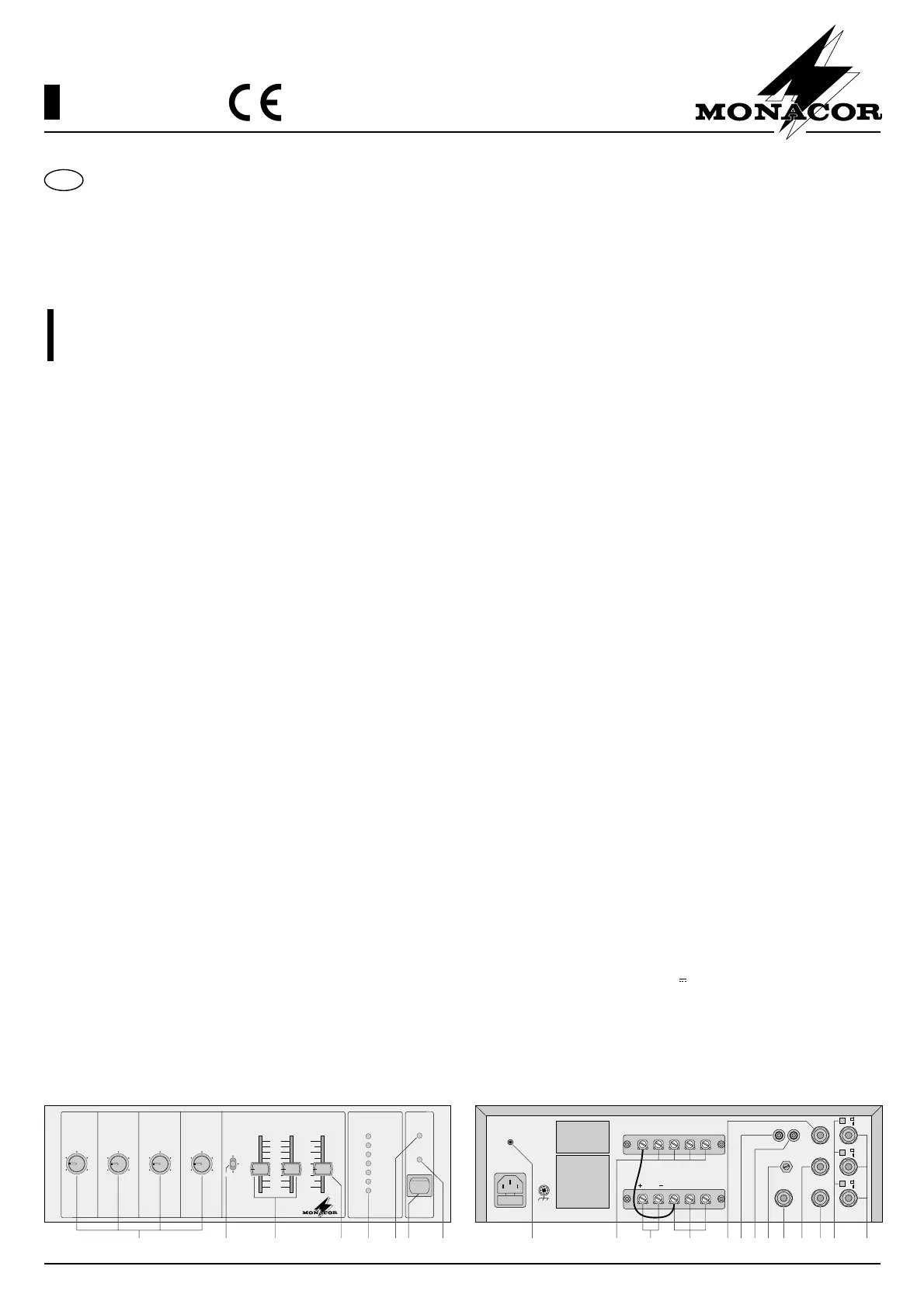

I Istruzioni per l’uso
Amplificatore PA PA-802
Un amplificatore PA mono ad altissima potenza, qualità professionale,
230 V~/50 Hz e 24 V DC. Struttura al silicio resistente alle alte tempera-
ture. Numerose protezioni.
Avviso di sicurezza
Questo apparecchio funziona con tensione di rete di 230 V~. Non inter-
venire mai al suo interno; la manipolazione scorretta può provocare delle
scariche pericolose. Se l’apparecchio viene aperto decade ogni diritto
alla garanzia.
Durante l’uso si devono osservare assolutamente i seguenti punti:
•
Lo strumento è previsto solo per l’uso all’interno di locali.
•
Proteggere l’apparecchio dall’umidità e dal calore.
•
Non mettere in funzione l’apparecchio e staccare immediatamente la
presa dalla spina nel caso di:
1. danni visibili all’apparecchio o al cavo rete,
2. caduta o altro evento che può procurare danni,
3. funzionamento scorretto.
Per la riparazione, rivolgersi in ogni caso ad un laboratorio autorizzato.
•
Non staccare mai la spina rete tirando il cavo.
•
Nel caso di utilizzo improprio dell’apparecchio, di errore durante l’uso o
di riparazione non a regola d’arte, il costruttore o rivenditore non ris-
ponde di eventuali danni.
•
Per la pulizia usare solo un panno asciutto; non impiegare in nessun
caso prodotti chimici o acqua.
Collegamenti di uscita
Esistono 4 morsetti (10) per impedenze di 4, 8 e 16 Ω; una morsettiera
separata (12) prevede collegamenti per 70 V e 100 V con la possibilità di
utilizzarli senza collegamento alla massa o al chassis.
Preamplificatore e uscita Line
Si tratta di due uscite sul retro dello strumento: una presa cinch REC (15)
e una presa per jack 6,3 mm LINE OUT (17).
Collegamenti di ingresso
Collegare le prese d’ingresso (13, 18, 19, 21). Portare i commutatori MIC/
LINE (20) degli ingressi MIC/LINE 1
-
3 (21) nella posizione richiesta. Se
al jack MAG. PHONO (19) si collega un giradischi con sistema magnetico,
oppure all’ingresso di riserva AUX (13) una qualsiasi sorgente, il commu-
tatore (2) deve essere rispettivamente in posizione MAG. PHONO o AUX.
Un ingresso AUX per cassette/nastri è presente alla presa cinch
PB (14).
Funzionamento
1) Portare i regolatori (1+ 4) in posizione “0”.
2) A questo punto collegare l’amplificatore alla rete (230 V~/50 Hz). Dopo
l’accensione in posizione ON si accende la lampada spia ON (8).
3) Portare i regolatori d’ingresso (1) nonché i regolatori per alti e bassi (3)
sui valori desiderati.
Il volume globale può essere impostato con il regolatore MASTER (4).
Il relativo livello è indicato dal VU-meter (5).
MAG.
