3 Toepassingen
De stereoversterker SA-130DMP kan universeel
worden gebruikt, bv. in cafés, evenementen-
ruimten, kantoren. Hij is uitgerust met aan-
sluitmogelijkheden voor een microfoon en
twee geluidsbronnen met lijnsignaalniveau
(bv. mengpaneel, cd / mp3-player). Daarnaast
zijn ook een mp3-player met USB-poort en een
geheugenkaartslot, een Bluetooth-ontvanger
en een FM-radio ingebouwd.
4 Opstelling
De versterker is voorzien voor montage in een
19”-rack (482 mm), maar kan ook als tafel-
model gebruikt worden. In elk geval moet er
lucht door alle ventilatieopeningen kunnen
stromen, om voldoende ventilatie van de ver-
sterker te verzekeren.
4.1 De montage in een rack
In het rack is voor de versterker een hoogte
van 1 HE nodig (rack-eenheid = 44,45 mm).
De frontplaat alleen is niet voldoende voor een
veilige bevestiging. Het apparaat moet links
en rechts ook door rails of onderaan door een
bodemplaat ondersteund worden.
De lucht die door de versterker wordt af-
gegeven, moet uit het rack kunnen worden
afgevoerd. Anders hoopt de warmte zich op
in het rack, waardoor niet enkel de versterker
maar ook andere apparaten in het rack kun-
nen worden beschadigd. Bij een onvoldoende
warmteafvoer moet u in het rack een ventilator
plaatsen.
5 Aansluiting
Schakel alle betrokken apparaten uit, voordat
u de verbindingen tot stand brengt / loskoppelt.
1)
Gebruik voor het aansluiten van een micro-
foon de bus MIC (2): sluit de microfoon
met een 6,3 mm-stekker of een XLR-stekker
aan.
2)
Voor het aansluiten van stereogeluids-
bronnen met lijnsignaalniveau
(bv.
cd / mp3-player, cassettedeck, radio, meng-
paneel, pc) zijn twee ingangen beschikbaar:
– de 3,5 mm-stekkerbus AUX (3);
bij aansluiting van deze bus wordt de
combinatie “mp3-player/ FM-radio / Blue-
tooth-ontvanger” gedempt.
– de cinch-bussen LINE IN (10);
L (wit) = links, R (rood) = rechts
2 Veiligheidsvoorschriften
Het apparaat is in overeenstemming met alle
relevante EU-Richtlijnen en is daarom geken-
merkt met de -markering.
WAARSCHUWING
De netspanning van het
apparaat is levensgevaar-
lijk. Open het daarom niet
en zorg dat u niets in de
ventilatieopeningen steekt.
U loopt het risico van een
elektrische schok.
•
Het apparaat is enkel geschikt voor gebruik
binnenshuis. Vermijd druip- en spatwater
en plaatsen met een hoge vochtigheid. Het
toegestane omgevingstemperatuurbereik
bedraagt 0 – 40 °C.
•
Plaats geen bekers met vloeistof zoals drink-
glazen etc. op het apparaat.
•
De warmte die in het apparaat ontstaat,
moet door ventilatie afgevoerd worden.
Dek daarom de ventilatieopeningen niet af.
•
Trek onmiddellijk de netstekker uit het stop-
contact,
1.
wanneer het apparaat of het netsnoer
zichtbaar beschadigd is,
2.
wanneer er een defect zou kunnen op-
treden nadat het apparaat bijvoorbeeld
gevallen is,
3.
wanneer het apparaat slecht functioneert.
Het apparaat moet in elk geval hersteld wor-
den door een gekwalificeerd vakman.
•
Trek de stekker nooit met het snoer uit het
stopcontact, maar met de stekker zelf.
•
Verwijder het stof met een droge, zachte
doek. Gebruik zeker geen water of chemi-
caliën.
•
In geval van ongeoorloofd of verkeerd ge-
bruik, verkeerde aansluiting, foutieve bedie-
ning of van herstelling door een niet-gekwa-
lificeerd persoon vervalt de garantie en de
aansprakelijkheid voor hieruit resulterende
materiële of lichamelijke schade.
Wanneer het apparaat definitief uit
bedrijf wordt genomen, bezorg het
dan voor milieuvriendelijke verwer-
king aan een plaatselijk recyclage-
bedrijf.
Stereomengversterker
Deze handleiding is bedoeld voor gebruikers
zonder bijzondere vakkennis. Lees de hand-
leiding grondig door, alvorens het apparaat in
gebruik te nemen, en bewaar ze voor latere
raadpleging.

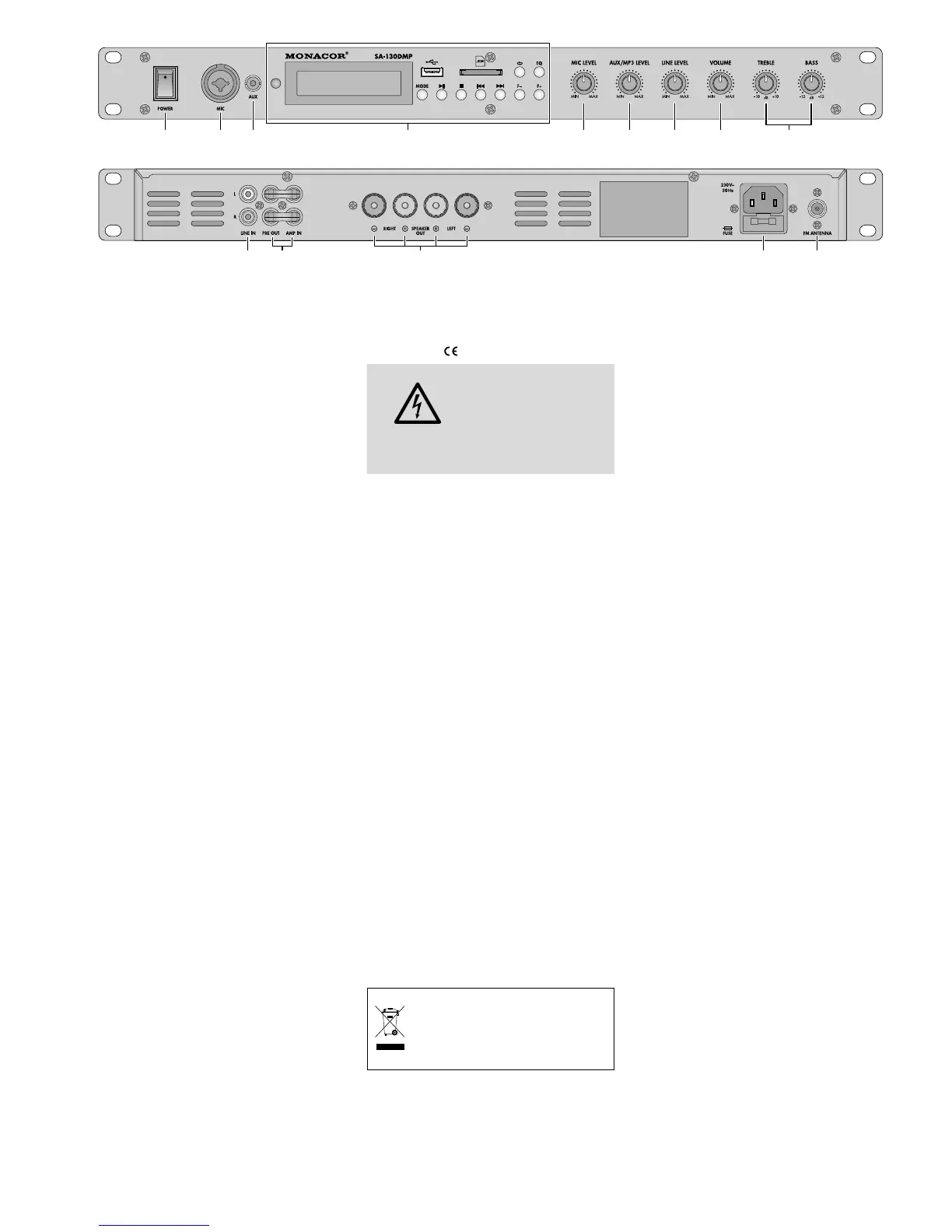

1 Overzicht
1 POWER-schakelaar
2
Mono-ingang voor de aansluiting van
een microfoon via een XLR-stekker of een
6,3 mm-stekker
3
Stereo-ingang (3,5 mm-stekkerbus) voor
aansluiting van een geluidsbron met lijn-
signaalniveau, bv. cd / mp3-player
Opmerking: Bij het aansluiten van de bus wordt
de combinatie “mp3-player/ FM-radio / Blue-
tooth-ontvanger” (4) gedempt.
4
Combinatie “mp3-player/ FM-radio / Blue-
tooth-ontvanger”:
☞
Hoofdstuk 6.1
5
Volumeregelaar MIC LEVEL voor de ingang
MIC (2)
6
Volumeregelaar voor de ingang AUX (3)
of, als deze niet wordt gebruikt, voor de
combinatie “mp3-player/ FM-radio / Blue-
tooth-ontvanger" (4)
7
Volumeregelaar voor de ingang LINE IN (10)
8 Totaalvolumregelaar
9
Equalizer TREBLE (hoge tonen) en BASS
(lage tonen)
10
Stereo-ingang (cinch-aansluitingen, LinksL /
Rechts R) voor de aansluiting van een
geluidsbron met lijnsignaalniveau, bv.
cd / mp3-player, mengpaneel, cassettedeck
11 Stereo-uitgang PRE OUT en stereo-ingang
AMP IN (cinch-aansluitingen, Links L /
Rechts R) voor de aansluiting van een appa-
raat om de klank te bewerken
☞
Hoofd-
stuk 5, punt 3
Opmerking: Als PRE OUT en AMP IN niet voor
het aansluiten van een apparaat worden ge-
bruikt, moeten ze zoals in afb.2, via de twee
jumpers met elkaar verbonden zijn. Anders
wordt de signaalstroom onderbroken.
12
Luidsprekeraansluitingen (schroefklemmen
met 4 mm-banaanbussen)
13
POWER-jack voor de aansluiting op een
stopcontact (230 V/ 50 Hz) met behulp van
het bijgeleverde netsnoer
Daaronder bevindt zich de zekeringhouder;
vervang een gesmolten zekering uitsluitend
door een zekering van hetzelfde type!
14 Aansluiting voor een FM-antenne
