Stereo-Mischverstärker
Diese Bedienungsanleitung richtet sich an Be-
nutzer ohne besondere Fachkenntnisse. Bitte
lesen Sie die Anleitung vor dem Betrieb gründ-
lich durch und heben Sie sie für ein späteres
Nachlesen auf.

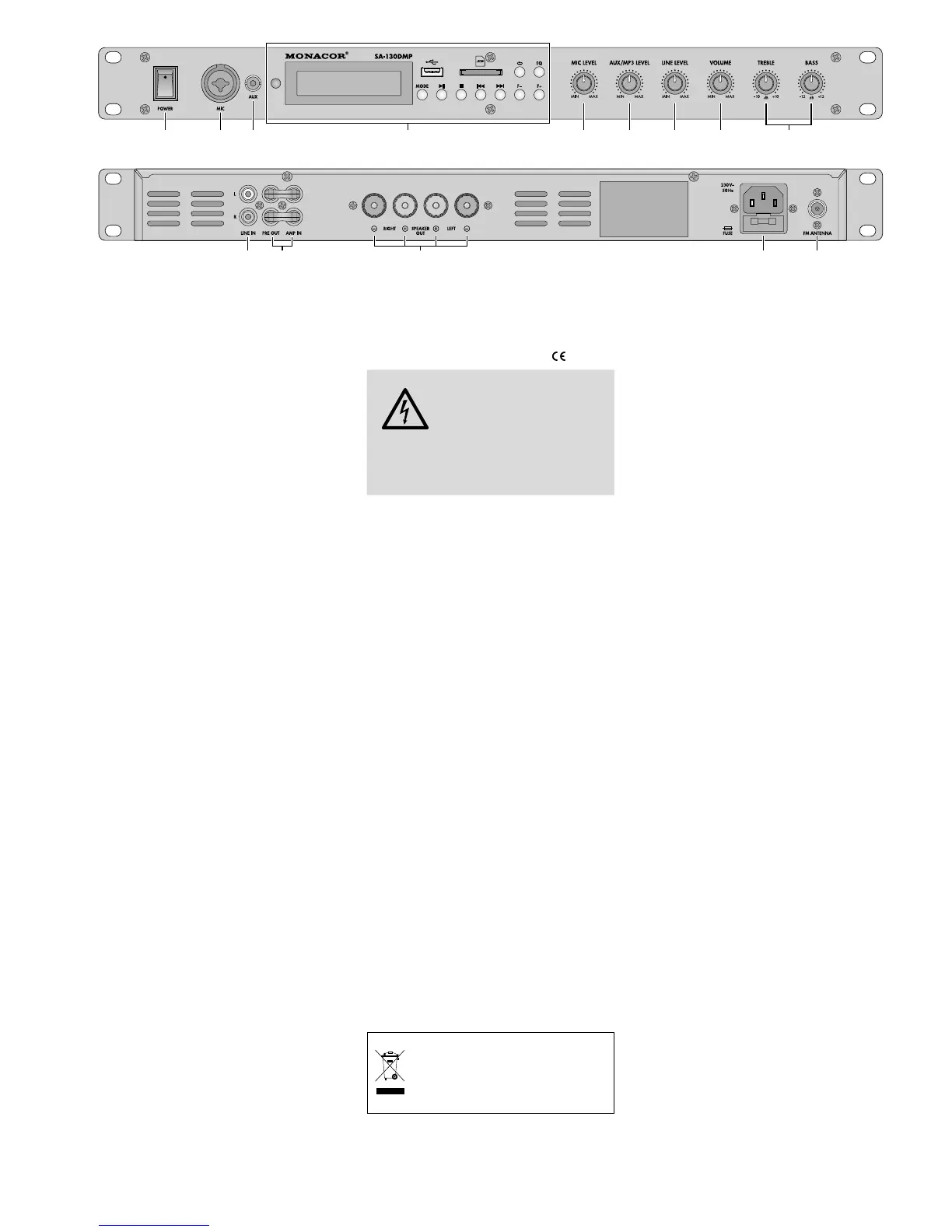

1 Übersicht
1 Ein- /Ausschalter
2 Mono-Eingang zum Anschluss eines Mik-
rofons über einen XLR-Stecker oder einen
6,3-mm-Klinkenstecker
3
Stereo-Eingang (3,5-mm-Klinkenbuchse)
zum Anschluss einer Tonquelle mit Line-Si-
gnalpegel, z. B. CD / MP3-Player
Hinweis: Beim Anschluss der Buchse wird die
Kombination „MP3-Player / UKW-Radio / Blue-
tooth-Empfänger“ (4) stummgeschaltet.
4
Kombination „MP3-Player / UKW-Radio /
Blue tooth-Empfänger“:
☞
Kapitel 6.1
5 Lautstärkeregler für den Eingang MIC (2)
6
Lautstärkeregler für den Eingang AUX
(3) bzw., wenn dieser nicht belegt ist,
für die Kombination„MP3-Player / UKW-
Radio / Bluetooth-Empfänger“ (4)
7
Lautstärkeregler für den Eingang LINE IN
(10)
8 Gesamtlautstärkeregler
9
Klangregler TREBLE (Höhen) und BASS
(Bässe)
10
Stereo-Eingang (Cinch-Buchsen, Links L /
Rechts R) zum Anschluss einer Tonquelle
mit Line- Signalpegel, z. B. CD / MP3-Player,
Mischpult, Tape-Deck
11 Stereo-Ausgang PRE OUT und Stereo-Ein-
gang AMP IN (Cinch-Buchsen, Links L /
Rechts R) zum Einschleifen eines Geräts
zur Klangbearbeitung
☞
Kapitel 5, Punkt 3
Hinweis: Werden PRE OUT und AMP IN nicht
zum Anschluss eines Geräts genutzt, müssen sie,
wie in der Abb. 2, über die zwei Steckbrücken
miteinander verbunden sein. Anderenfalls ist der
Signalfluss unterbrochen.
12
Lautsprecheranschlüsse (Schraubklemmen
mit 4-mm-Bananenbuchsen)
13 Netzbuchse zum Anschluss an eine Steck-
dose (230 V/ 50 Hz) über das beiliegende
Netzkabel
Darunter befindet sich der Sicherungs-
halter; eine geschmolzene Netzsicherung
nur durch eine gleichen Typs ersetzen!
14 Anschluss für eine UKW-Antenne
2 Hinweise für den
sicherenGebrauch
Das Gerät entspricht allen relevanten Richt-
linien der EU und trägt deshalb das -Zeichen.
WARNUNG
Das Gerät wird mit lebens-
gefährlicher Netzspannung
versorgt. Nehmen Sie deshalb
niemals selbst Eingriffe daran
vor und stecken Sie nichts in die
Lüftungsöffungen. Es besteht
die Gefahr eines elektrischen
Schlags.
•
Das Gerät ist nur zur Verwendung im Innen-
bereich geeignet. Schützen Sie es vor Tropf-
und Spritzwasser und hoher Luftfeuchtig-
keit. Der zulässige Einsatztemperaturbereich
beträgt 0 – 40 °C.
•
Stellen Sie keine mit Flüssigkeit gefüllten
Gefäße, z. B. Trinkgläser, auf das Gerät.
•
Die im Gerät entstehende Wärme muss
durch Luftzirkulation abgegeben werden.
Decken Sie darum die Lüftungsöffnungen
nicht ab.
•
Ziehen Sie sofort den Netzstecker aus der
Steckdose,
1. wenn sichtbare Schäden am Gerät oder
am Netzkabel vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem
der Verdacht auf einen Defekt besteht,
3. wenn Funktionsstörungen auftreten.
Lassen Sie das Gerät in jedem Fall in einer
Fachwerkstatt reparieren.
•
Ziehen Sie den Netzstecker nie am Kabel
aus der Steckdose, fassen Sie immer am
Stecker an.
•
Verwenden Sie zum Reinigen nur ein tro-
ckenes, weiches Tuch, niemals Wasser oder
Chemikalien.
•
Wird das Gerät zweckentfremdet, nicht rich-
tig angeschlossen, falsch bedient oder nicht
fachgerecht repariert, kann keine Haftung für
daraus resultierende Sach- oder Personen-
schäden und keine Garantie für das Gerät
übernommen werden.
Soll das Gerät endgültig aus dem
Betrieb genommen werden, über-
geben Sie es zur umweltgerech-
ten Entsorgung einem örtlichen
Recycling betrieb.
3 Einsatzmöglichkeiten
Der Stereo-Verstärker SA-130DMP ist universell
einsetzbar, z. B. in Bars, Veranstaltungsräumen,
Büros. Er verfügt über Anschlussmöglichkei-
ten für ein Mikrofon und zwei Tonquellen mit
Line-Signalpegel (z. B. Mischpult, CD / MP3-
Player). Integriert sind außerdem ein MP3-
Player mit USB-Port und Speicherkarten-
steckplatz, ein Bluetooth-Empfänger und ein
UKW-Radio.
4 Aufstellung
Der Verstärker ist für den Einschub in ein Rack
(482 mm /19”) vorgesehen, kann aber auch als
Tischgerät verwendet werden. In jedem Fall
muss Luft ungehindert durch alle Lüftungs-
öffnungen strömen können, damit eine aus-
reichende Kühlung gewährleistet ist.
4.1 Rackeinbau
Im Rack wird für den Verstärker eine Höhe von
1 HE (1 Höheneinheit = 44,45 mm) benötigt.
Für eine sichere Befestigung reicht die Front-
platte allein nicht aus. Zusätzlich müssen Sei-
tenschienen oder eine Bodenplatte das Gerät
halten.
Die vom Verstärker abgegebene, erhitzte
Luft muss aus dem Rack austreten können. An-
derenfalls kommt es im Rack zu einem Hitze-
stau, wodurch nicht nur der Verstärker, sondern
auch andere Geräte im Rack beschädigt werden
können. Bei unzureichendem Wärmeabfluss in
das Rack eine Lüftereinheit einsetzen.
5 Anschluss
Vor dem Herstellen / Trennen von Anschlüssen
alle beteiligten Geräte ausschalten.
1)
Für den Anschluss eines Mikrofons die
Buchse MIC (2) verwenden: das Mikrofon
über einen 6,3-mm-Klinkenstecker oder
einen XLR-Stecker anschließen.
2)
Für den Anschluss von Stereo-Tonquellen
mit Line-Signalpegel (z. B. CD / MP3-Player,
Tape-Deck, Radio, Mischpult, PC) sind zwei
Eingänge verfügbar:
– die 3,5-mm-Klinkenbuchse AUX (3);
bei Anschluss dieser Buchse wird die
Kombination „MP3-Player / UKW-Radio /
Blue tooth-Empfänger“ stummgeschaltet.
– die Cinch-Buchsen LINE IN (10);
L (weiß) = links, R (rot) = rechts
