Mongoose BMX - Montaje de las Clavijas; 4 Ensamblado 3

Ensamblado 3
35
35
Figura 3.33Figura 3.33
MONTAJE DE LAS CLAVIJAS
¡Importante!Reviseperiódicamenteparaestarsegurodequelas
clavijasestánapretadas.Algunosmodelospuedenvenirequipados
con2o4clavijas.Parainstalarlosreposapiés:
❶No aojeniquitelastuercasdeleje.Figura 3.19
❷ Compruebeparaestarsegurodequelastuercasdelejeestán
bienapretadasantesdeinstalarlasclavijas.

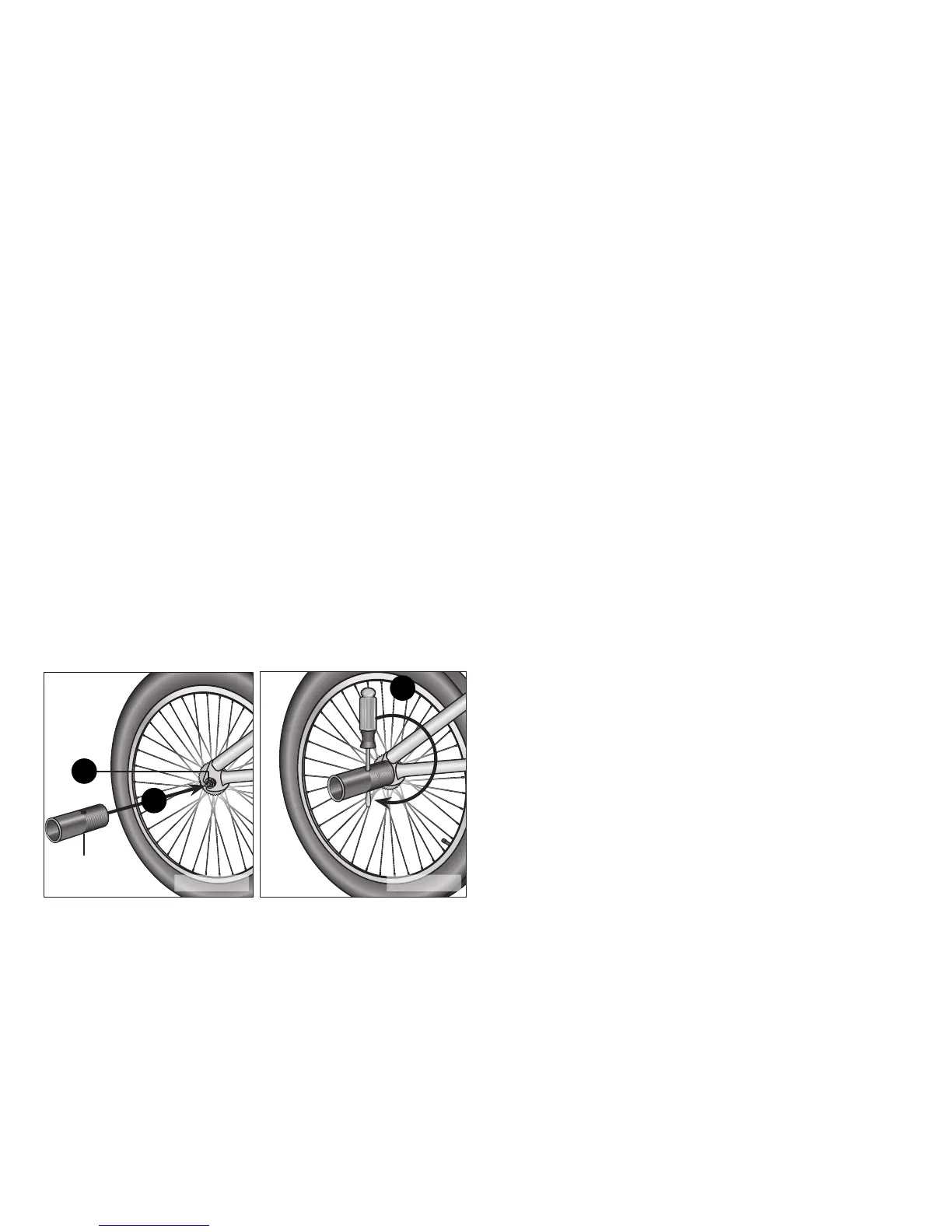

❸Enrosquelasclavijasdelejesobrelatuercadeleje.
❹ Introduzcaundestornilladorounaherramientasimilaratravés
delosoriciosdelaclavijayapriételagirándolaconesta
herramienta.Figura 3.20
❺Repitalospasostresycuatroconlasclavijasrestantes.
Reposapiés de copa larga
❺Quiteunadelastuercasdelejeconlallavedetrinquete;
luegoquitelasarandelasquehayanquedado.
❻Atornillelaarandelaadaptadoradelejesisenecesita.
Cuandolosreposapiéssonmásgrandesqueeleje,se
necesitaunaarandelaespecialdemodoquelosreposapiés
seajustencorrectamente.Sisusreposapiésyelejesondel
mismotamaño,omitaestepaso.
❼Insertelasclavijasestabilizadorasenelreposapiésdemodo
queéstepermanezcainmóvilmientrasrealizatrucos.
AtornillebienlaclavijaconunallaveAllen.
❽Desliceelreposapiéssobreeleje;jelaclavija
estabilizadorayapriételaligeramenteconlallavedecopa
larga.
❾Asegúresedequenohayafricciónentrelaruedaylas
vainasdelacadenaylaspasllasdefreno.Ajustelarueda
desernecesarioparaquetodaslaspiezasfuncionen
libremente.Unavezquelaspiezasfuncionen
correctamente,ulicelallavedecopalargaparaapretarla
tuercadeleje.
3
Peg
2
Axlenut
4
