Mongoose BMX - Page 121

Ajustes 4
51
51
Stem
2
1
3

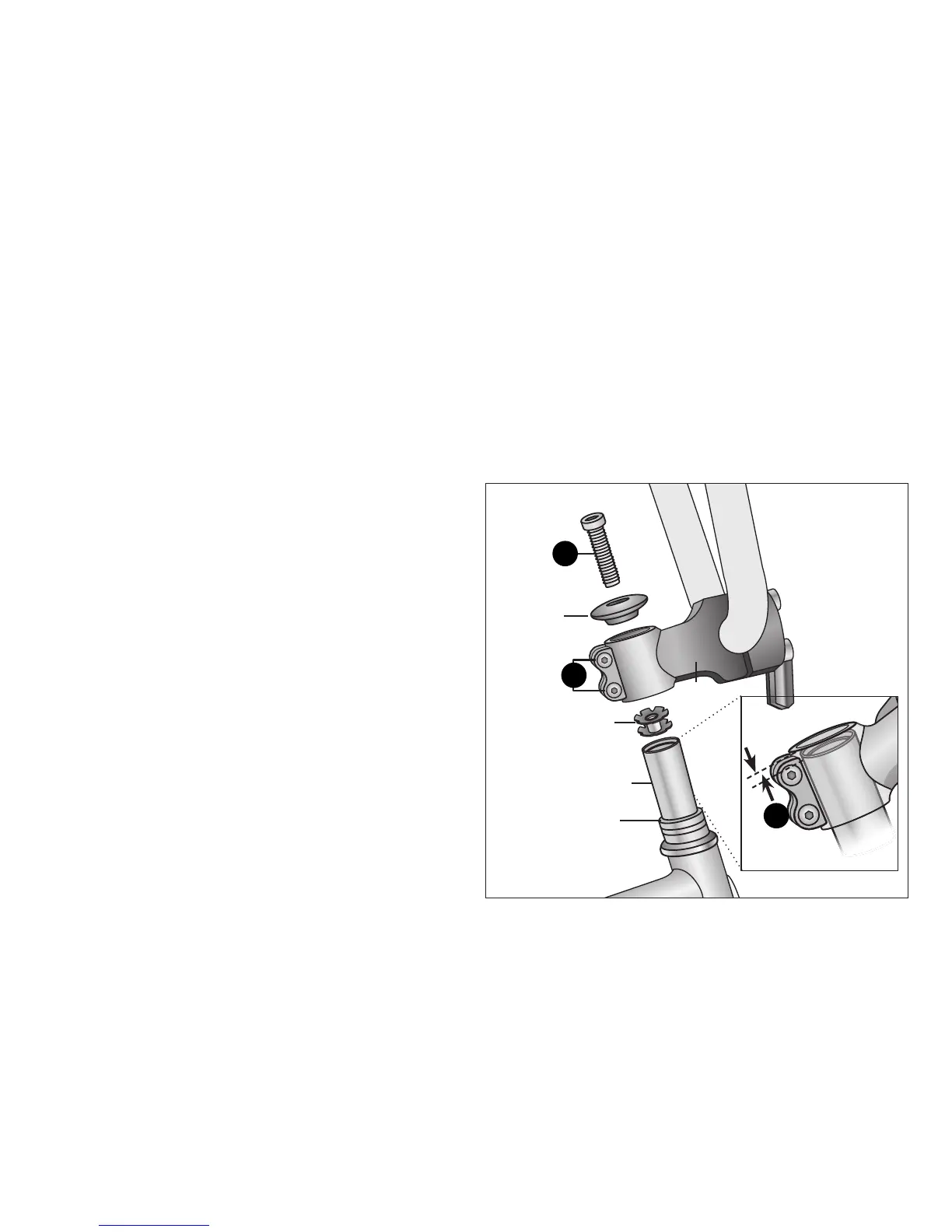

❶ Aoje el perno de tapa y rere la tapa superior.
¡Importante! No desmonte el juego de dirección ni pierda
ninguna pieza. Asegúrese de que el extremo de la horquilla
esté en el suelo o que lo esté sujetando con la mano libre,
porque una vez aoje la tapa superior, el conjunto de la
horquilla puede caer del cuadro. Figura 4.27
❷ Compruebe que la separación entre la parte superior del
tubo de dirección y la parte superior de la potencia sea de
entre 3-5 mm (1/8" - 3/16").
Figura 4.26
Si la separación no es correcta, añada o quite espaciadores
hasta que lo sea. La potencia debe presionar los
espaciadores con el n de ajustar los rodamientos. Si el
espacio es correcto, vuelva a colocar la tapa superior y
apriete el perno de ésta hasta que esté ajustado. No lo
apriete en exceso.
❸ Aflojeligeramente los pernos de jación de la potencia.
Probablemente la potencia no se mueva, pero asegúrese de
que queda alineada con la horquilla y la rueda.
❹ Reinstale y apriete la tapa superior hacia abajo un 1/4 o 1/2
vuelta de su tornillo y revise por si hay temblores en el
juego de dirección. Si todavía hay holgura en el juego de
dirección, gire el perno de la tapa superior otro 1/4 o 1/2
vuelta. Repita el proceso hasta que los temblores
desaparezcan.
❺ Levante la rueda delantera de la bicicleta; si no se mueve a
izquierda y derecha libremente, el perno de la tapa superior
está demasiado apretado. Si es el caso, gire hacia atrás un
poco el perno de la tapa superior.
❻ Repita los pasos 3 y 4 hasta que no haya juego en el juego
de dirección. Si no puede solucionarse la holgura en el juego
de dirección con estos ajustes, vea a un mecánico de
bicicletas cualicado para hacer estas reparaciones.
Tapa
superior
Tuerca de
estrella
Tubo de dirección
Pernos de
jación de
la potencia
Perno de
la tapa
superior
Espaciadores
Figura 4.27
1/8" - 3/16"
(3 - 5 mm)
Figura 4.26
