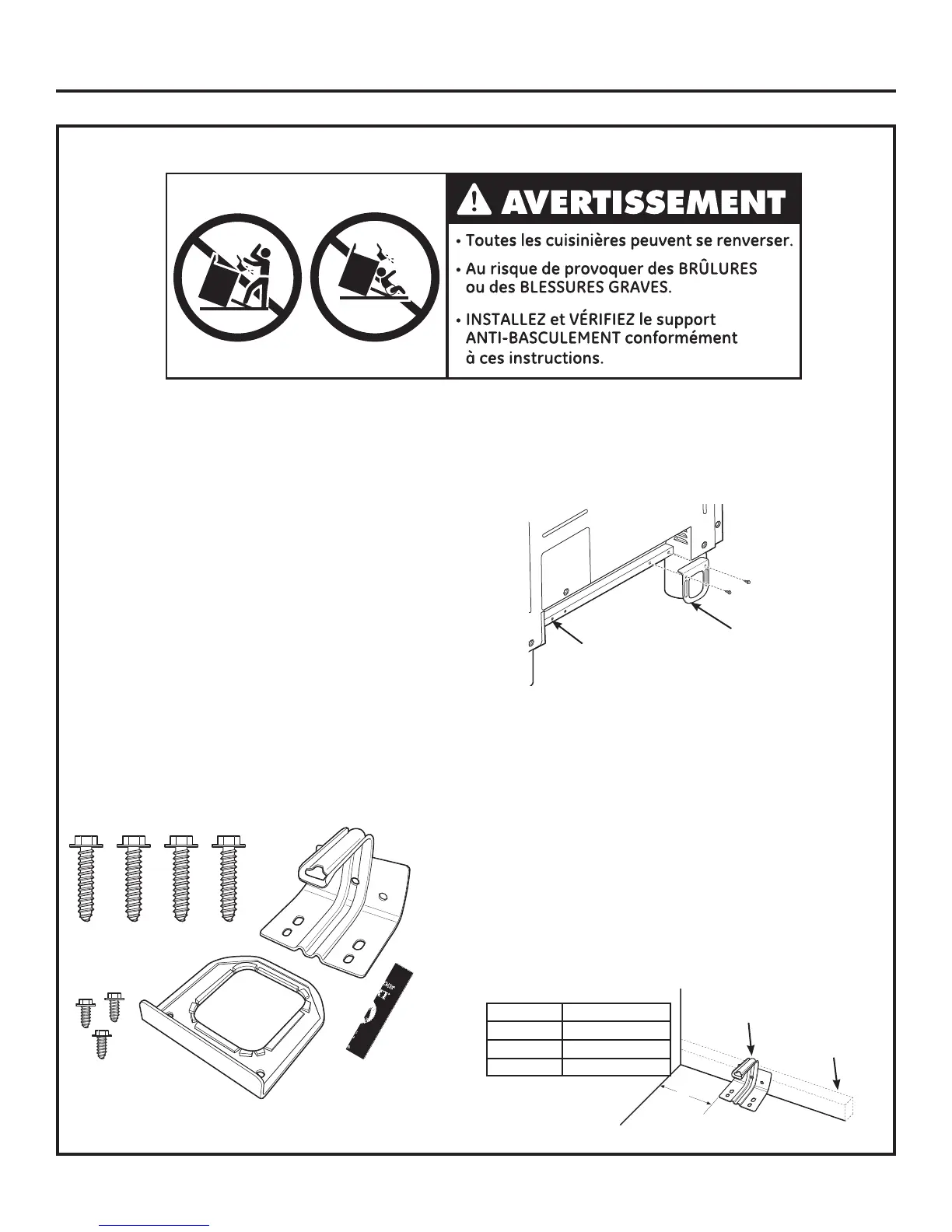

INSTALLEZ LE SUPPORT ANTI-BASCULEMENT
ÉTAPE 3
Installation
37
Pièces du support anti-basculement fournies
• Fixez l’équerre anti-basculement au bas de la
cuisinière dans l’espace en retrait. Installez 2 vis
hexagonales (fournies) sur l’équerre et la cuisinière.
REMARQUE : Ce dispositif anti-basculement peut être
installé sur le côté opposé de la cuisinière.
Position d’équerre
alternative
Vis hexagonales
Équerre anti-
basculement
• Mesurez et marquez Dimensionnez A (voir le tableau
ci-dessons) du côté gauche (ou droit) de l’emplacement
d’installation, Si le plan de travail est doté d’un surplomb,
ajoutez cette dimension à Dimensionnez A.
• Placez le support anti-basculement sur le sol et le mur
arrière selon l’emplacement marqué. Marquez des repères
pour les trous à vis pour la fixation du support sur
la semelle du mur et le sol.
• Percez des trous repère de 31 mm (1/8”) à un angle de 20°.
• Fixez le support sur le sol et/ou le mur à l’aide les 2 vis
à bois (fournies).
Pour les constructions en ciment ou béton : Vous devez
utiliser les éléments fixation appropriés (non fournis).
Support anti-basculement
Équerre anti-
basculement
4 vis à bois
Afin d’éviter que la cuisinière ne bascule, il est nécessaire de
la fixer à l’aide d’un support anti-basculement. Reportez-vous
aux consignes d’installation fournies avec le support pour en
savoir plus avant de procéder à l’installation.
Afin de vérifier la bonne installation du support, regardez
au-dessous de la cuisinière. Le support anti-basculement devrait
être inséré dans l’ouverture de l’équerre anti-basculement sur
la cuisinière. Si le bras du support manque l’équerre sur le côté
droit au gauche, ou le bras du support ne dépasse pas à travers
l’ouverture de l’équerre, réinstallez le support.
Si la cuisinière est tirée du mur, répétez cette procédure afin
de vérifier si la cuisinière est correctement fixée par le support
anti-basculement.
Si votre cuisinière ne dispose pas support anti-basculement,
appelez le 1.800.626.8774 pour en recevoir un gratuitement.
Si le support anti-basculement fourni avec la cuisinière
n’adapte pas dans cette application, utilisez le support anti-
basculement universel WB2X7909.
Veuillez lire la brochure de sécurité contre les basculements
AHAM livrée avec le support.
Brochure de sécurité
anti-basculement
AHAM
3 vis à
tête hexagonale
(2 nécessaires, 1 de
rechange)
Support
anti-basculement
A
Semelle de mur
La Cuisinière A
30” (76 cm) 5-1/16” (12.85 cm)
36” (91 cm) 5-1/16” (12.85 cm)
48” (121 cm) 8-1/4” (20.95 cm)
