Monogram ZWL1126SR - Notas Importantes para el Instalador; Piezas Incluidas

6 31-7000165 Rev. 1

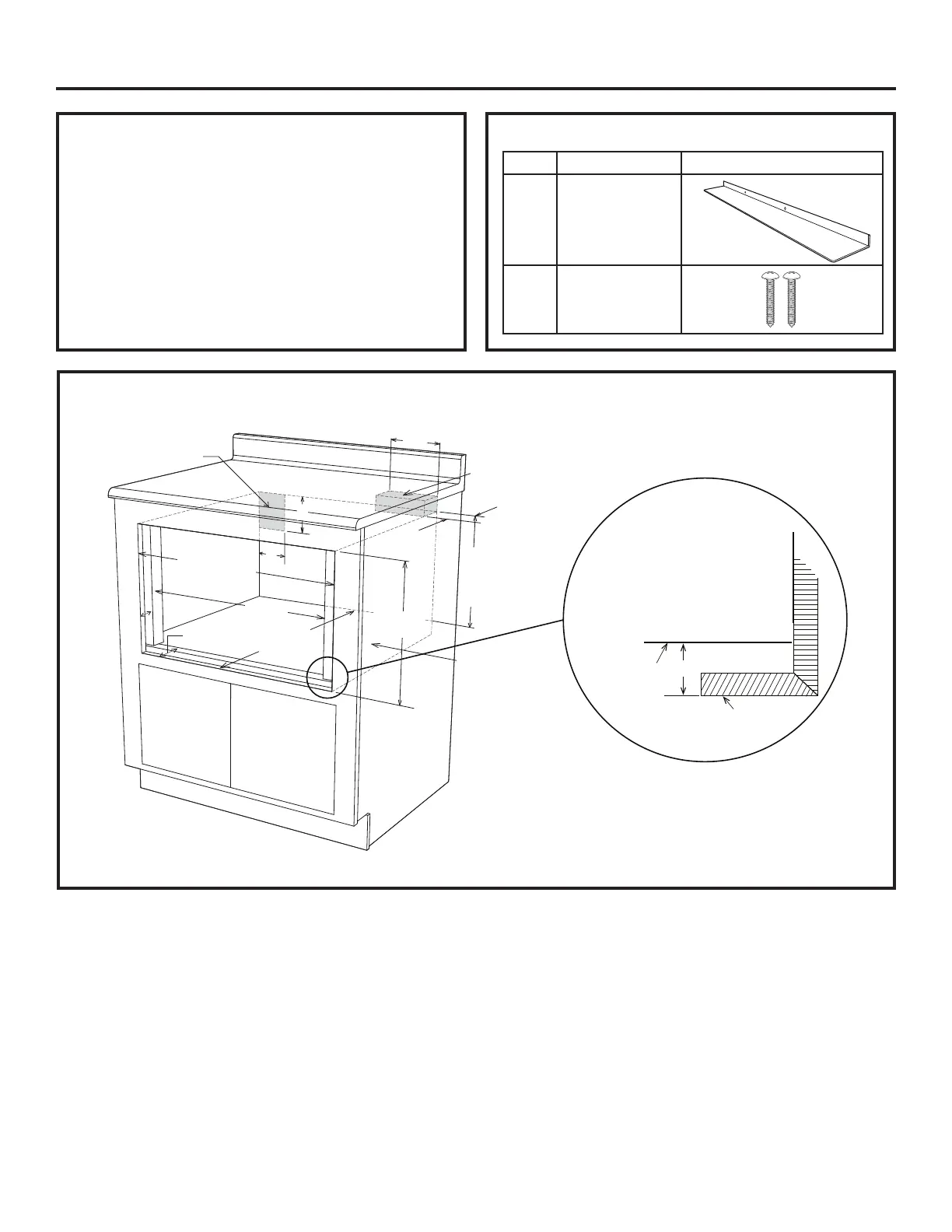

1. Prepare la abertura del gabinete como se muestra en las Figuras 6, 7, 8 y 9.
Montaje al Ras Instrucciones de Instalación
NOTAS IMPORTANTES PARA EL
INSTALADOR
• Lea todo el Manual de Instalación incluido con el
Microondas de Cajón, antes de instalar la configuración
del montaje al ras.
• Cumpla con todos los códigos, ordenanzas e instrucciones
de seguridad.
• Asegúrese de que el consumidor cuente con estas
instrucciones.
Ubicación preferente
para la salida eléctrica*
Bloque
Antivolcaduras
14
13
/16”
hasta la parte
inferior del
Bloque Antivol-
caduras
El piso debe
soportar
100 libras
NOTA: La cara de la
repisa se debe apoyar
sobre 1 7/8” sobre la cara
del gabinete.
Cara de la
Repisa
Cara del Gabinete
Mín. de 24
3
/16”
Máx. de 24
1
/2”
PIEZAS INCLUIDAS
Cant Descripción
1 Ventilación con
Deflector con
Montaje al Ras
2 Tornillos de
Montaje
Figura 6

6”
5”
4”
22”


min


