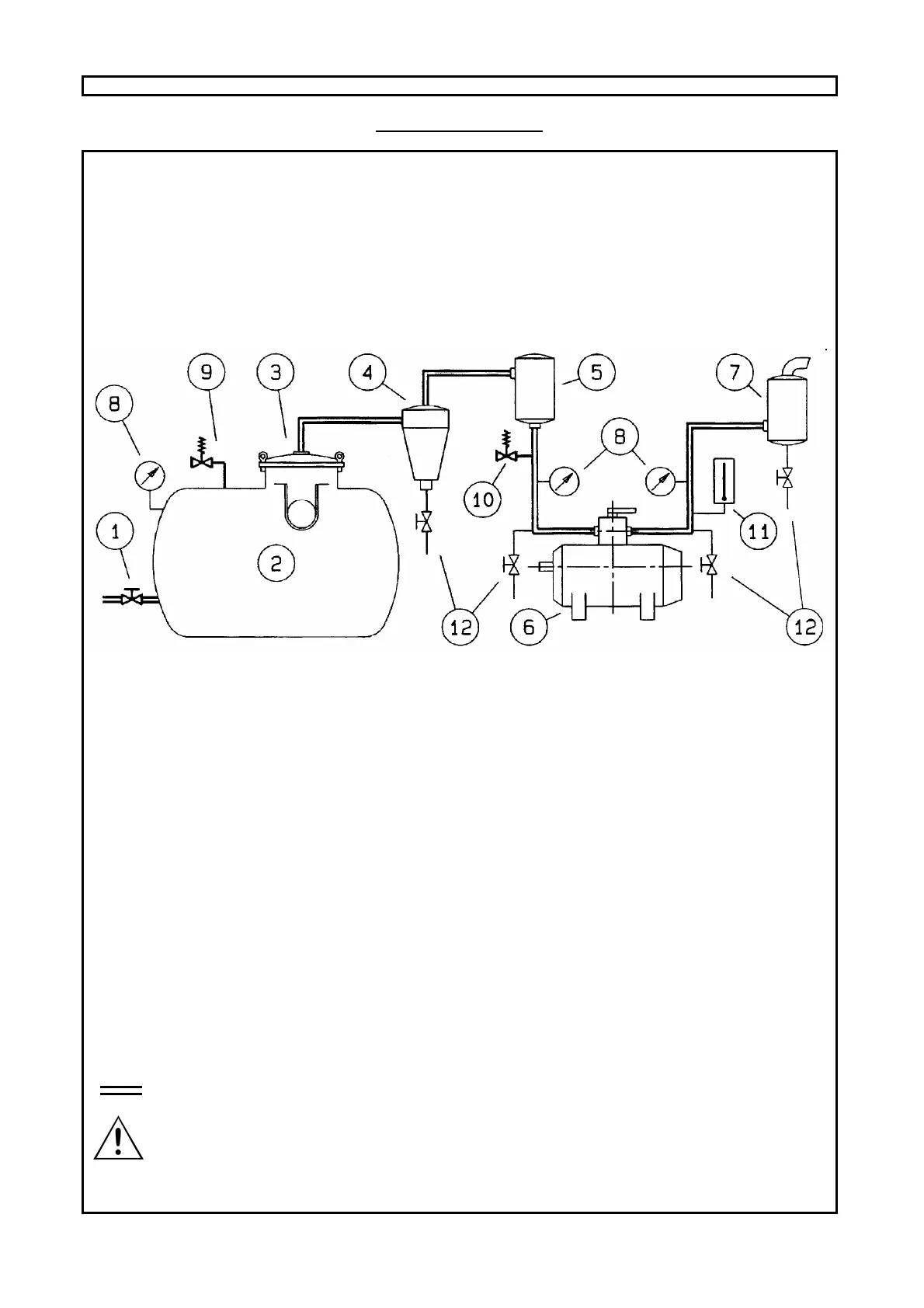

SCHEMA DI IMPIANTO
Fig. 8
LEGENDA
1 - Tubo di aspirazione con saracinesca
2 - Cisterna
3 - Passo d’uomo con valvola a galleggiante
4 - Filtro a ciclone
5 - Filtro di sicurezza
6 - Pompa per vuoto
7 - Filtro di scarico
8 - Manometro (-1 / +3 bar)
9 - Valvola di massima pressione (+ 1 bar)
10 - Valvola di sicurezza (-0,8 bar opzionale)
11 - Termometro (0 / + 200 °C)
12 - Drenaggi (3/8” - 1”)
Tubi principali (in doppia linea) 4” (raccomandati)
Il termometro (POS. 11) deve essere installato immediatamente a valle della pompa. (Max. 50 mm. di
distanza).
