Ø127
Ø108
1
2
2
2
2
4
3
5
6
7
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Monteringsvejledning airtight
5660
Morsø 5600
RSV
31.10.06
A3

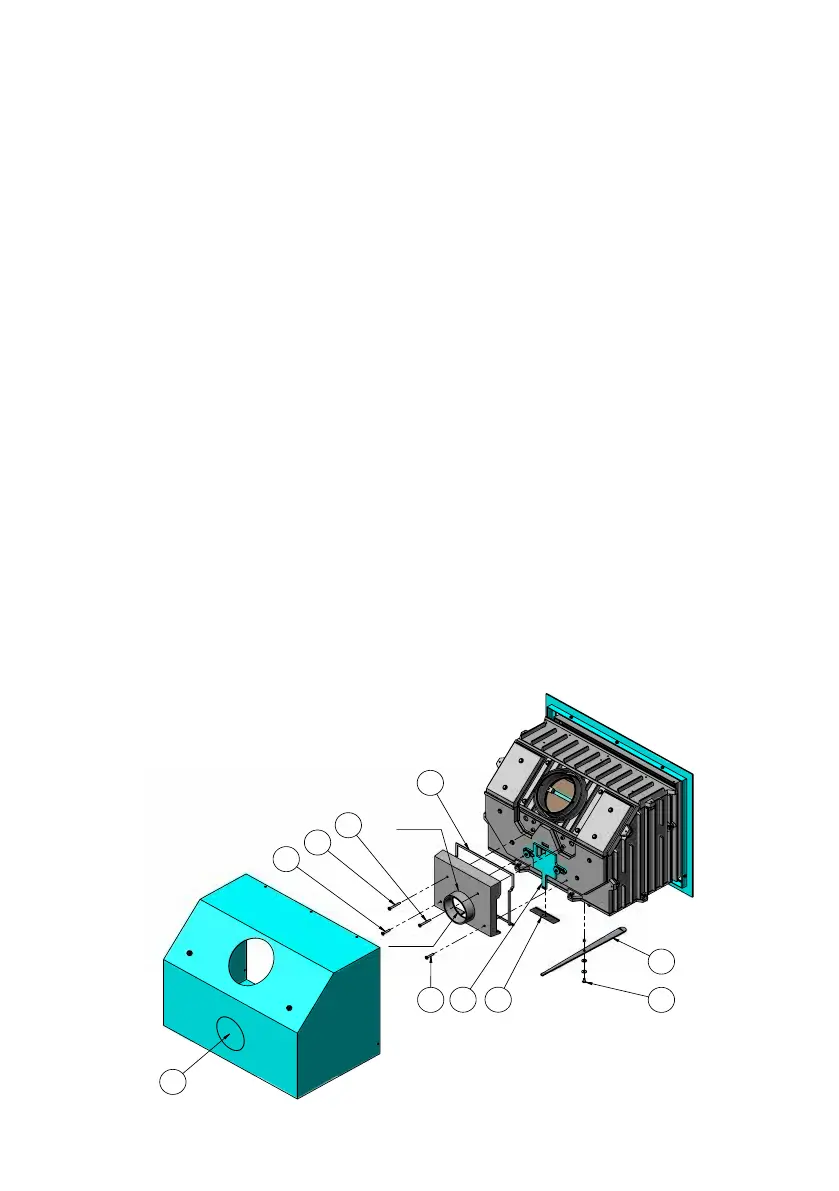

Exploded Diagram
127,21 kg
ERROR!:materiale
Date of print: 25-08-2010
U:\udv\Tegninger\5600\5600 Assembly.SLDASM
5600-102 b
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
b Påført glastape. RSV 25.08.2010
Instrucciones de instalación
Kit de aire Morsø 5660 EN
Este kit consta de:
1 x Caja de aire externa
1 x Placa de protección
2 x Tornillos de 6 x 35 mm
2 x Tornillos de 6 x 55 mm
110 cm de cinta adhesiva
1. Antes de la instalación: Perfore la pieza (1) de acero de la caja usando un martillo peque-
ño por los ”puentes” pequeños.
2. Retire la cámara de combustión de la carcasa del convector y desatornille la varilla de
regulación de aire (4) de la placa de fondo, jada en el centro mediante tornillos (5). A
continuación, coloque la placa de protección (3) alrededor de la válvula (6) situada en la
parte posterior de la estufa (véase imagen). Vuelva a montar la varilla de regulación de
aire en la placa de fondo.
3. Extraiga los 4 tornillos M6x8 situados en la parte posterior de la estufa, donde se deberá
jar la caja del kit de aire.
4. Pegar/pegue* la cinta adhesiva (7) sobre el borde, alrededor de toda la caja del kit de aire.
5. A continuación, monte la caja del kit de aire en la parte posterior de la estufa, con la ayu-
da de los 4 tornillos suministrados (2). Compruebe que la placa de protección (3) esté
bien colocada en el interior del fondo de la caja (véase imagen).
Luego, instale la estufa. Consulte el manual de instalación / del usuario.
