2
4. Vinkelbeslaget placeret i bunden af den støb-
te luftkanal på ovnens bagside skrues af.
5. Stråleskærmen i bunden af 6140 skrues af.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Airtight vejledning
6100 serien
Morsø 6100
RSV
13.08.2010
A3
Assembly Instructions
Date of print: 25-08-2010
C:\UDV\tegninger\6100\6100 Assembly.SLDASM
6100-134 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:

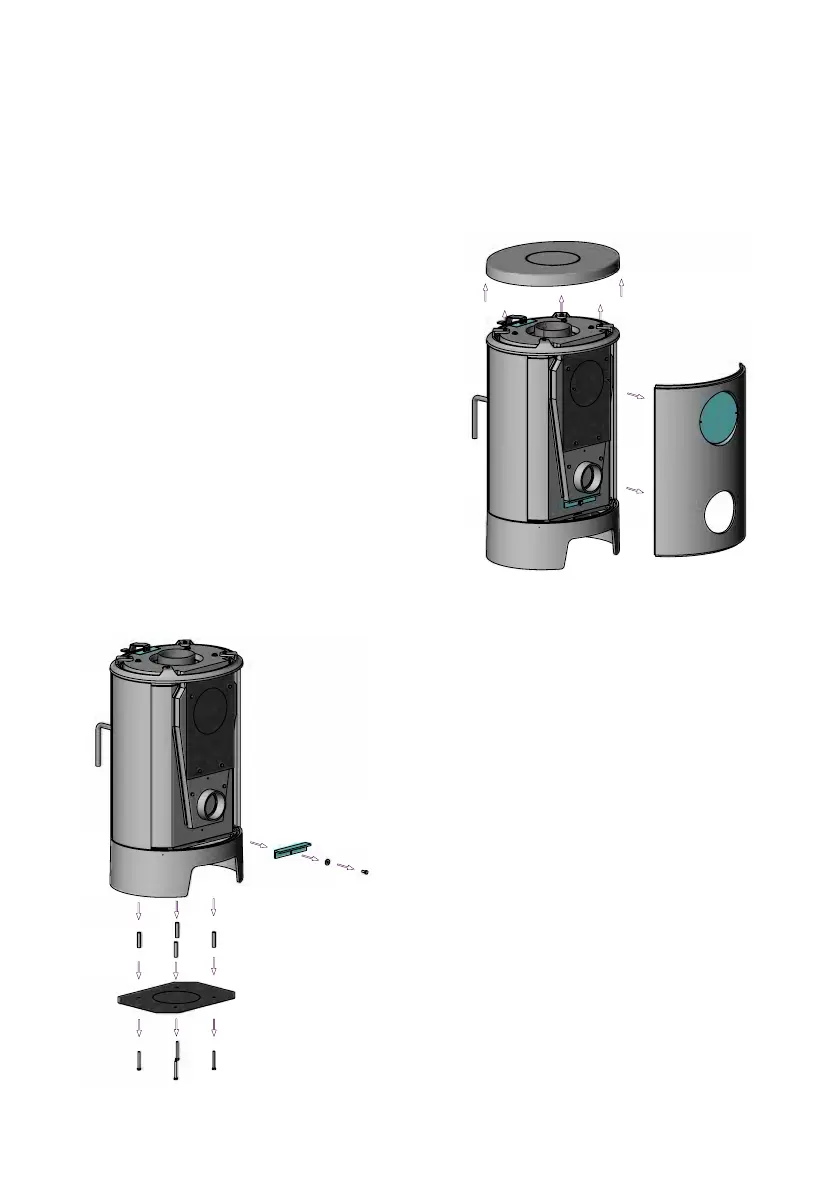

Montering af friskluftsystem/air kit til Morsø 6100 serien
For at kunne montere friskluftsystem/air kit er det nødvendigt at fjerne den udvendige støbte
bagplade.
1. Den øverste støbte topplade, der ligger løst
på ovnen fjernes/løftes af.
2. Toprammen holder sidepladerne og bagpla-
den inde på plads øverst på ovnen. Da det
kan være vanskeligt at fastholde begge side-
plader og bagpladen uden de vælter ud, kan
det være en fordel, at spænde en snor rundt
om ovnen som en sikkerhed inden topram-
men løsnes.
3. De 4 skruer i den støbte topramme løsnes og
den støbte bagplade fjernes.
