Morso 6148 - Page 3

32

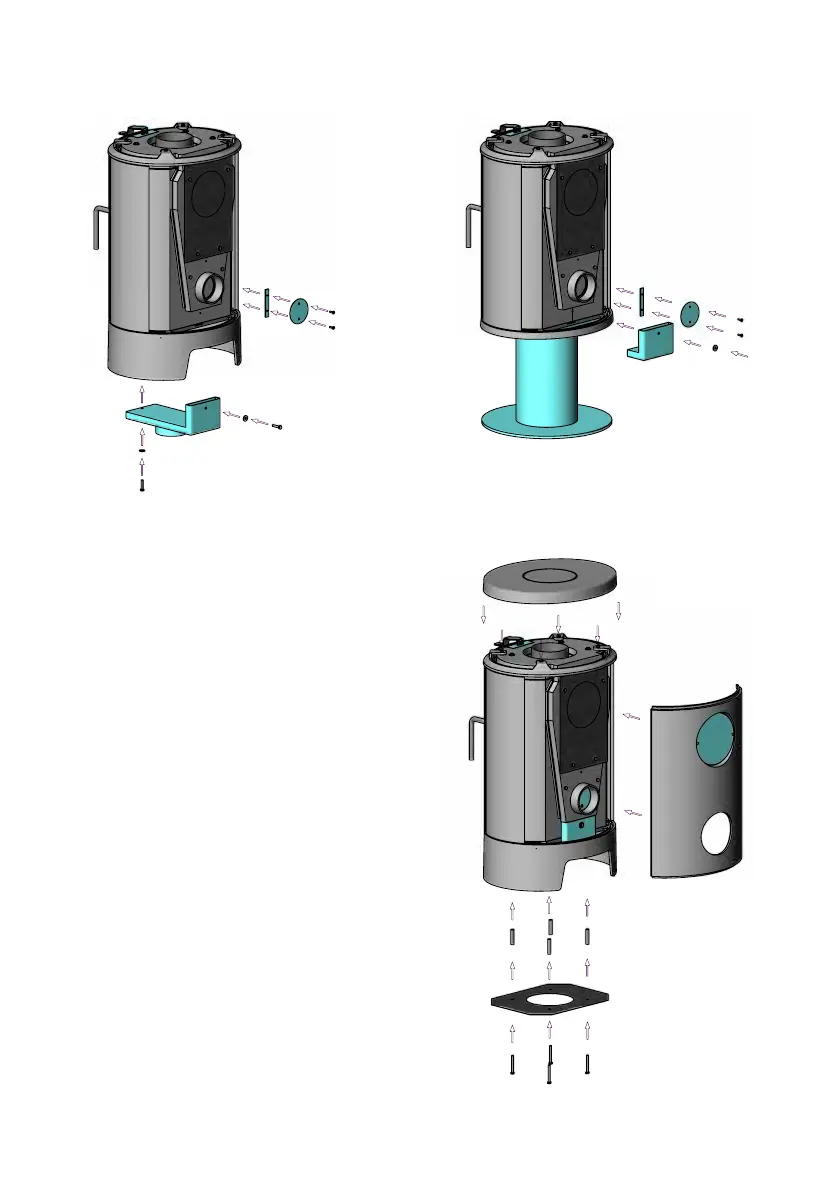

6. Den medfølgende pladerondel monteres i
det eksisterende hul med de 2 skruer og den
medfølgende laske.
7. Friskluftboksen monteres med de medføl-
gende skruer.
På piedestaludgaven 6148 kan spalten mellem
rør og friskluftboksen evt. tætnes med en
lille silikonefugnintg.
8. Den perforerede brik trykkes ud i stråle-
skærmen på 6140 og genmonteres med de
medfølgende M6 x 55 mm skruer og de 48
mm lange afstandsrør.
Ved montering af friskluftsystem/air kit på 6143,
6150, 6151, 6190 og 6191 skal evt. stråle-
skærm under ovnen ikke genmonteres.
9. Den støbte bagplade genmonteres.
10. Toprammen fastskrues.
11. Den støbte topplade lægges på plads.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Airtight vejledning
6100 serien
Morsø 6100
RSV
13.08.2010
A3
Assembly Instructions
Date of print: 25-08-2010
C:\UDV\tegninger\6100\6100 Assembly.SLDASM
6100-134 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Airtight vejledning
6100 serien
Morsø 6100
RSV
13.08.2010
A3
Assembly Instructions
Date of print: 25-08-2010
C:\UDV\tegninger\6100\6100 Assembly.SLDASM
6100-134 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Airtight vejledning
6100 serien
Morsø 6100
RSV
13.08.2010
A3
Assembly Instructions
Date of print: 25-08-2010
C:\UDV\tegninger\6100\6100 Assembly.SLDASM
6100-134 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:
6140, 6143, 6150, 6151, 6190, 6191 6148, 6149
