Morso 6148 - Page 4

4
4. Den Winkelbeschlag abschrauben, der sich
unten am gegossenen Luftkanal auf der
Ofenrückseite befindet.
5. Das Abschirmblech unten am 6140 ab-
schrauben.
Revisions
Rev.
Sign.:
Title:
Drawing no.:
1:10
Airtight vejledning
6100 serien
Morsø 6100
RSV
13.08.2010
A3
Assembly Instructions
Date of print: 25-08-2010
C:\UDV\tegninger\6100\6100 Assembly.SLDASM
6100-134 a
Itemno.:
This drawing is Morsø Jernstøberi A/S' property and must not be sold, lended or copied without any written authorization from the company.
Material:
Weight:
Model no.
Drawingtype:
Location of file:
Scale:
Format:
Released:
Construction:
Date:

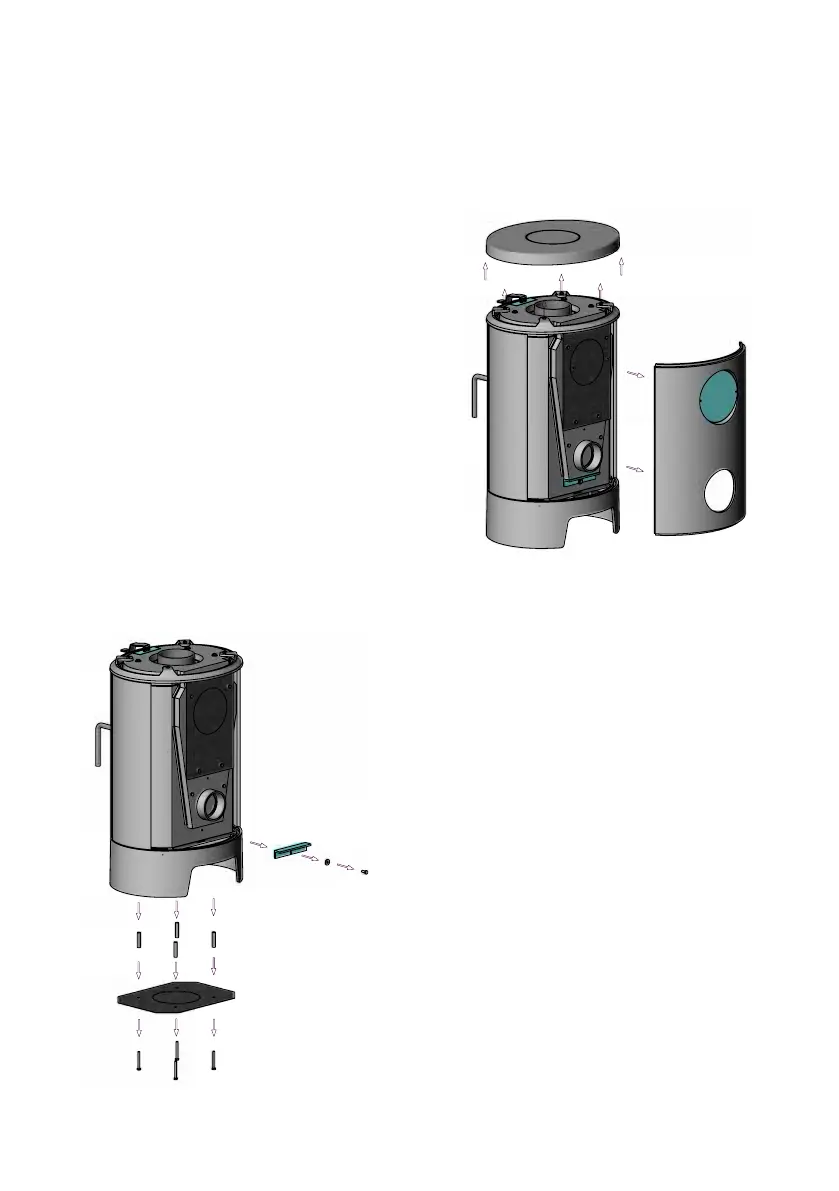

Einbau des Frischluftsatzes bei der Morsø Serie 6100
Zum Einbau des Frischluftsatzes muss zuerst die äußere Gussrückwand abgebaut werden.
1. Den Gussdeckel abbauen/abnehmen, der
lose oben auf dem Kaminofen aufliegt.
2. Die Seitenwände und die Rückwand werden
oben von der Einfassung gehalten. Um zu
verhindern, dass die Seitenwände und die
Rückwand gleichzeitig herausfallen, emp-
fiehlt es sich, eine Schnur um den Kamino-
fen herum zu legen, bevor die obere Einfas-
sung angehoben wird.
3. Die 4 Schrauben an der oberen Gussein-
fasssung und anschließend die Schrauben
an der Gussrückwand lösen.
