02/12/16 CH7K20C1_IT-EN-DE
DEUTSCH
DEUTSCH
REV.0-12/16
CONTROLLER AMF25

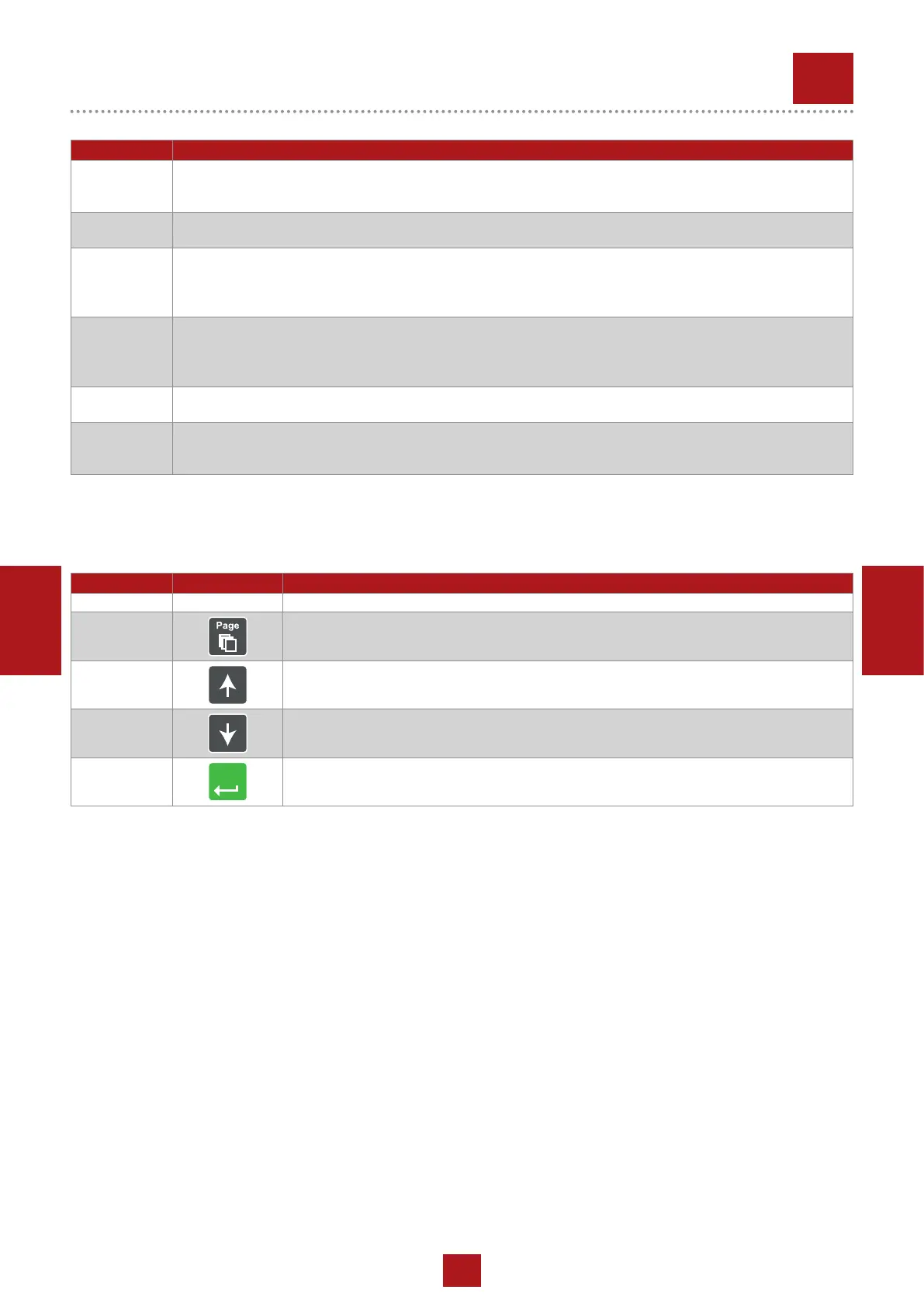

POSITION TASTE ANZEIGEBESCHREIBUNG
15 Graphische schwaz-weiße Anzeige, 128x64 Punkte
16
PAGE Taste (Seite). Benutzen Sie diese Taste, um in den Anzeigeseiten zu blättern. Sehen
Sie die Kapitel Anzeigefenster und Seitenstruktur unter dieser Tabelle für mehr Einzelheiten.
17
UP Taste (Auf). Benutzen Sie diese Taste, um den Wert zu steigern oder zu erhöhen.
18
DOWN Taste (Ab). Benutzen Sie diese Taste, um den Wert zu senken oder herabzusetzen.
19
Enter
ENTER Taste (Eingabe). Benutzen Sie diese Taste, um Eingabe eines Einstellwertes zu
beenden oder Bewegung auf der Seite der Historie nach rechts durchzuführen.
POSITION ANZEIGEBESCHREIBUNG
9
Gen-set failure (Fehler des Stromaggregats. Die rote LED-Diode beginnt bei einer Störung des Stromaggre-
gats zu blinken. Nach Betätigung der Taste FAULT RESET (Fehler zurücksetzen) beginnt sie ununterbrochen
zu leuchten (falls ein Alarm noch aktiv ist) oder erlischt (falls kein Alarm mehr aktiv ist).
10
Gen-set voltage OK (Spannung des Stromaggregats i. O.). Die grüne LED-Diode leuchtet, wenn Spannung
vom Generator vorhanden ist und ihre Parameter im Rahmen der Grenzwerte liegen.
11
GCB ON (Generatorschutzschalter eingeschaltet). Die grüne LED-Diode leuchtet, wenn der GCB (Generator-
schutzschalter) eingeschaltet ist. Die Diode wird mit dem Ausgang GCB CLOSE/OPEN (Generatorschutzschal-
ter ein-/ausgeschaltet) oder mit dem Signal GCB Feedback (Rückkopplung des Generatorschutzschalters)
(AMF 25) angesteuert (nur an Automatischen Schalttafeln).
12
MCB ON (Netzschutzschalter eingeschaltet). Die GRÜNE LED-Diode leuchtet, wenn der MCB (Netzschutzschal-
ter) eingeschaltet ist. Die Diode wird mit dem Ausgang MCB CLOSE/OPEN (Netzschutzschalter ein-/ausge-
schaltet) oder mit dem Signal MCB Feedback (Rückkopplung des Netzschutzschalters) (AMF 25) angesteuert
(nur an Automatischen Schalttafeln).
13
Mains voltage OK (Netzspannung i. O.). Die grüne LED-Diode leuchtet, wenn das Netz vorhanden ist und
seine Parameter im Rahmen der Grenzwerte liegen (nur an Automatischen Schalttafeln).
14
Mains failure (Netzfehler). Die rote LED-Diode beginnt zu blinken, wenn ein Netzfehler erkannt wurde, und
nach dem Start des Stromaggregats leuchtet sie ununterbrochen bis zur Behebung des Netzfehlers (nur an
Automatischen Schalttafeln).
ANZEIGE- UND REGELUNGSTASTEN
ANZEIGE- UND REGELUNGSTASTEN
