5. ANZEIGEFENSTER UND SEITENSTRUKTUR

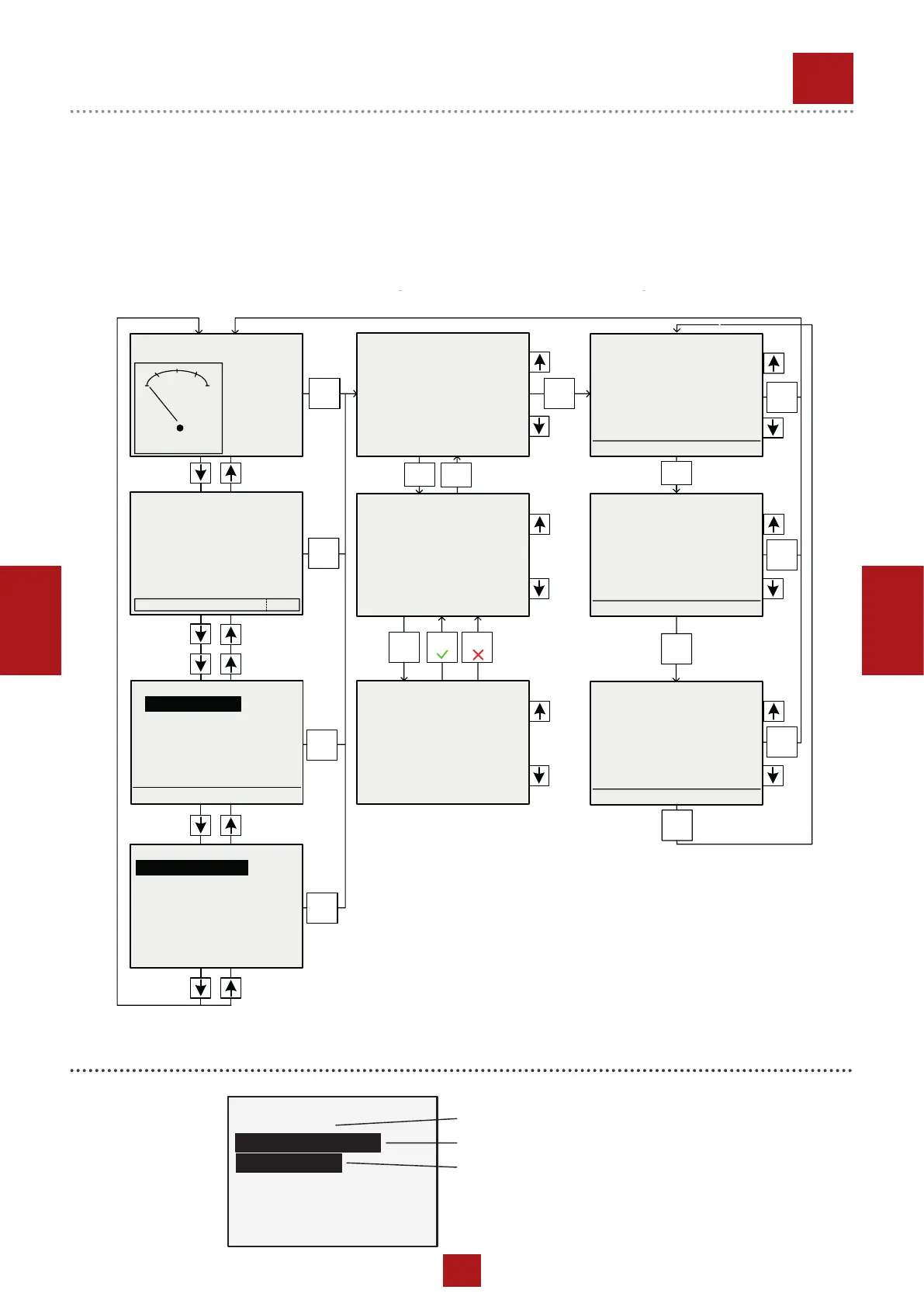

Die Anzeige der Information wird mit Strukturierung in “Seiten” und “Fenster” aufgebaut. Benutzen Sie die Taste PAGE (Seite),
um in den Seiten zu blättern.
1. Die Seite Measurement (Messung) besteht aus Fenstern, in denen gemessene Werte, wie z. B. Spannungen, Strom,
Öldruck, usw., berechnete Werte, wie z. B. Leistung des Stromaggregats, Statistikdaten und Alarmliste im letzten Fenster
angezeigt werden.
2. Die Seite Setpoints (Einstellwerte) enthält alle einzustellenden in Gruppen angeordneten Werte sowie eine spezielle
Gruppe zur Passworteingabe.
3. Die Seite History log (Historieprotokoll) zeigt das Historieprotokoll in der Reihenfolge, in der die letzte Aufzeichnung als
erste angezeigt wird.
ANMERKUNG:
Die Seiten History (Historie) und Setpoints (Einstellwerte) stehen nur dann zur Verfügung, wenn Sie die Schnittstelle Engineer
(Techniker) (nicht Benutzer) auswählen. Sehen Sie das nachstehende Zwischenkapitel Informationsfenster des Reglers.
