68P02900X91 1-3
FR
Installation de la tête de commande – montage séparé
Pour installer le boîtier avant de l'unité radio :
1.
Désolidarisez la tête de commande de l'unité radio avec un tournevis à tête plate. Insérez le tournevis dans
l’intervalle séparant la tête de commande et l'unité radio. Appuyez lentement jusqu’à ce que l’arrière de la tête de
commande soit libre.
2.
Séparez la tête de commande de l'unité radio. Débranchez le ruban de connexion sur la prise de la tête de
commande.
3.
Saisissez le boîtier avant et branchez le ruban de connexion à la carte du boîtier avant de l’unité radio. Les contacts
du ruban doivent faire face à la carte.
4.
Placez et appuyez le boîtier avant sur l'unité radio jusqu’à ce que les onglets de fixation de l’unité radio
s’enclenchent dans les fentes correspondantes du boîtier avant.
Pour installer le boîtier arrière de la tête de commande :
1.
Branchez le ruban de connexion à la carte du boîtier arrière de la tête de commande (c’est à dire la carte d’origine
de la tête de commande).
2.
Appuyez la tête de commande sur le boîtier arrière jusqu’à ce qu’il s’enclenche en position.
Pour installer la tête de commande dans le véhicule :
1.
Placez l’étrier de montage à l’endroit et dans la position voulus. Marquez l’emplacement des perforations en faisant
un pré-trou à la main. Percez vos marques avec une mèche de 4 mm. Fixez l’étrier avec les vis fournies.
2.
Assurez-vous que les joints des prises sont correctement montés à l’arrière de la tête de commande et du boîtier
avant. Branchez le câble de liaison sur ces deux prises.
3.
Encliquetez la tête de commande sur l’étrier de montage et fixez-la avec les vis à ailettes.

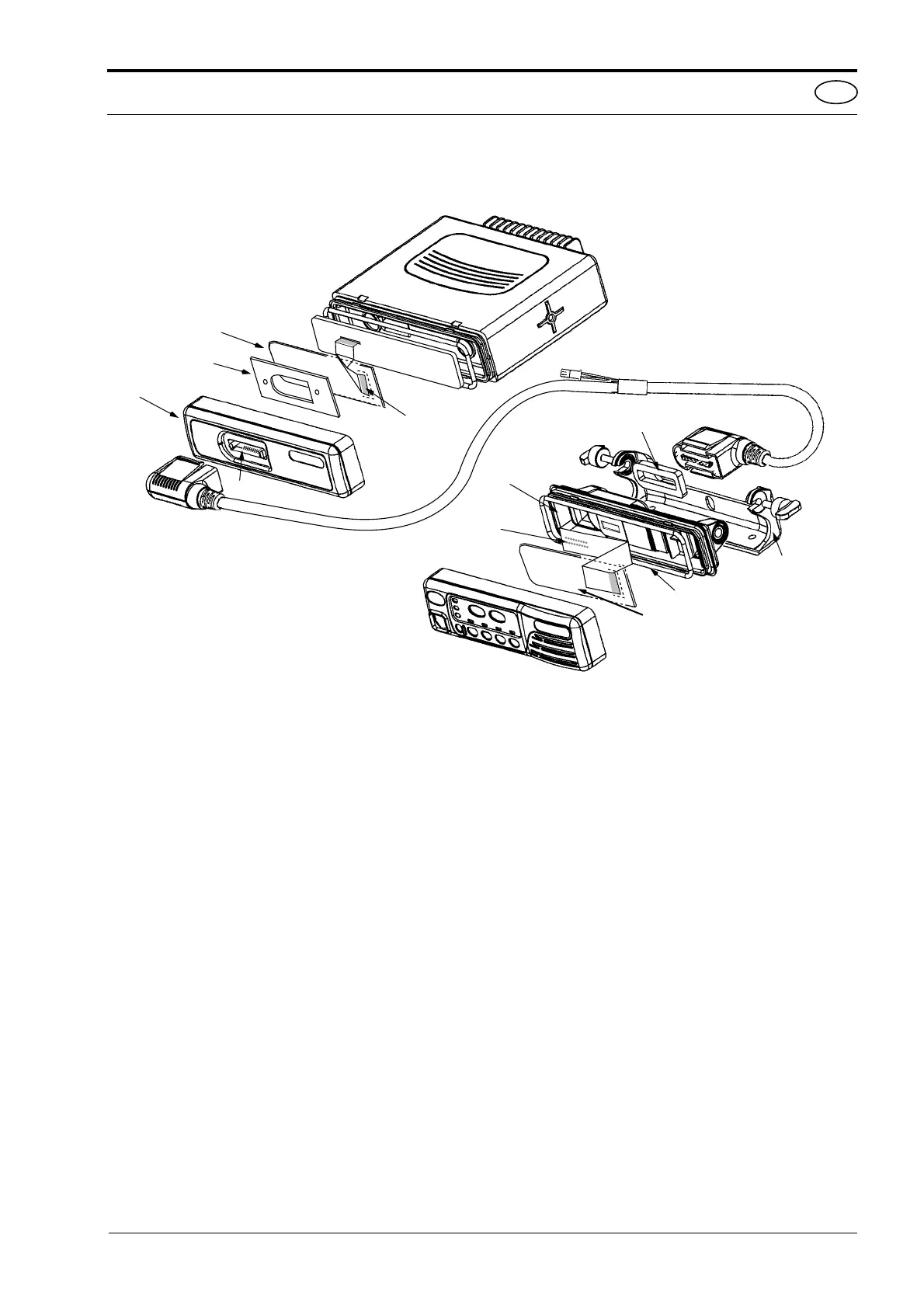

Boîtier avant
Boîtier arrière de la tête de commande
Unité radio
Carte du boîtier avant
Patin de
Boîtier avant de
Joint
Câble de liaison
Ruban de connexion
Tête de commande
Carte de la tête de commande
Joint de la tête de commande
Etrier de montage
Joint de la prise
Tête de commande
Interface du ruban
de l’unité radio
protection
l’unité radio
du câble de liaison
de connexion
Français
