FUNZIONAMENTO
Il vostro rasaerba Mountfield non contiene né benzina né olio motore, questi vanno aggiunti prima dell’accen-
sione. L’utilizzo del rasaerba con un’insufficente quantità di olio può causare seri danni al motore ed inva-
lidare la vostra garanzia.
NON INCLINARE IL RASAERBA SUL SUO FIANCO, LA FUORIUSCITA DI OLIO POTREBBE
DANNEGGIARE IL FILTRO ARIA.
Per accedere alla parte inferiore della scocca, sollevare le ruote anteriori finché il manico si ap-
poggia a terra.
Rimuovere con attenzione il rasaerba dall’imballo e leggere le seguenti istruzioni. Preghiamo di leggere attentamen-
te anche il manuale istruzioni del motore che troverete incluso.

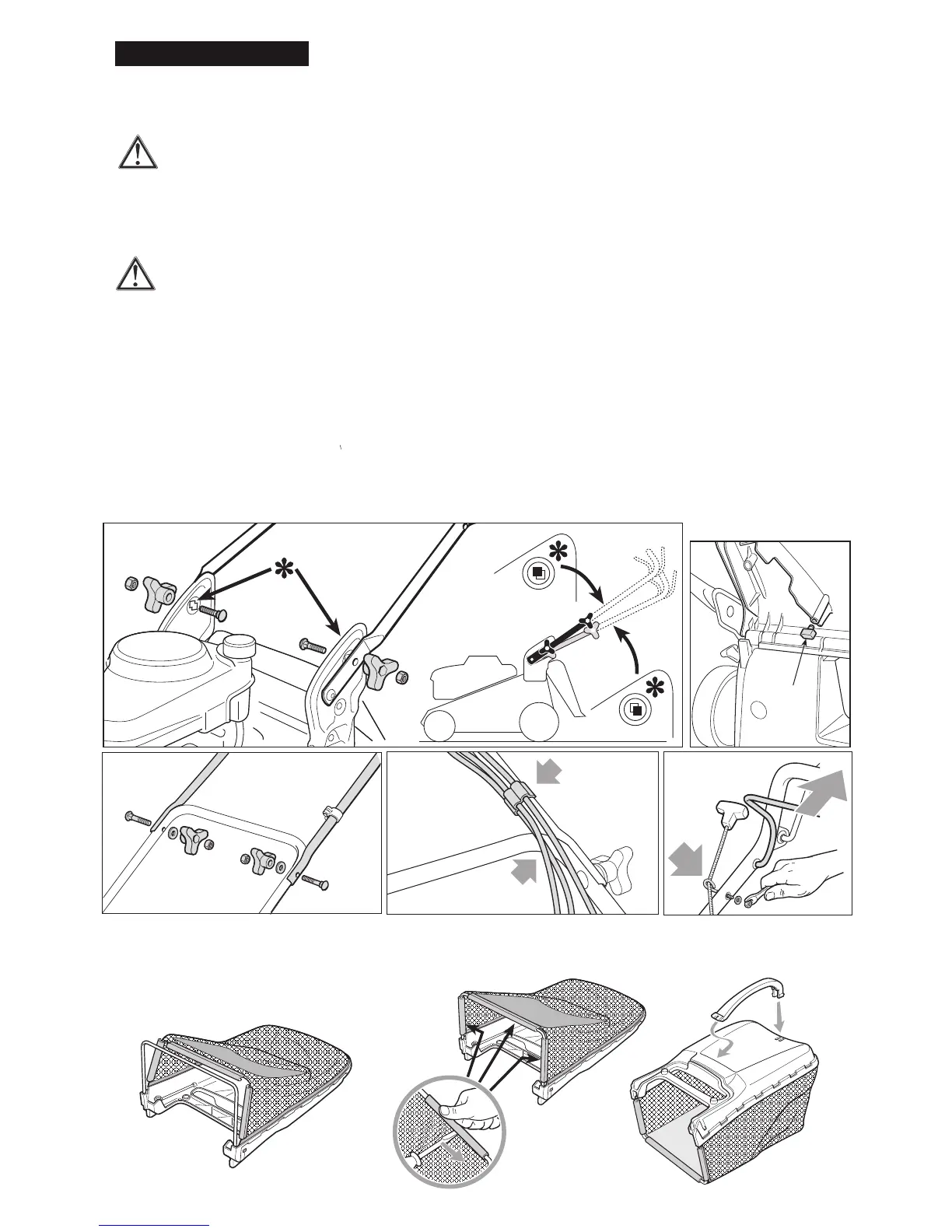

ASSIEMAGGIO MANICO
•
Portare la parte inferiore del manico nella posizione di lavoro e fissarla mediante la viteria (Figura 1A). Il manico
SACCO DI RACCOLTA
•
8
Lo sballaggio e il completamento del montaggio devono essere effettuati su una superficie piana e solida,
con spazio sufficiente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi
appropriati. Lo smaltimento degli imballi deve avvenire secondo le disposizioni locali vigenti.
•
Per fissare il sacco al rasaerba, alzare il parasassi
e agganciarlo ai perni
•
Figura 1A
può essere regolato in due differenti posizioni (Figura 1B).
Figura 1B
Montare la parte superiore mediante la viteria in dotazione, assicurandosi che il cavo acceleratore sia nel lato
sinistro (Figura 2).
Figura 2
Fissare il cavo freno e il cavo trazione al manico tramite il fermacavo (Figura 3). Assicurarsi che i cavi non osta-
•
colino la rimozione del sacco.
Sollevare il parasassi ed inserire il perno come indicato nella Figura 5.
•
Figura 4
Tirare la leva freno motore contro il manico per disinserire il freno. Tirare la fune di avviamento ed inserirla nella
guida fune. Fissare la guida fune alla parte superiore del manico utilizzando una chiava da 10 mm (Figura 4).
•
Figura 3
Figura 5
Introdurre il telaio nel sacco , agganciare tutti i profili in plastica aiutandosi con un cacciavite come indicato nella
figura e agganciare la maniglia (Figura 6)
Figura 6
