16
RU

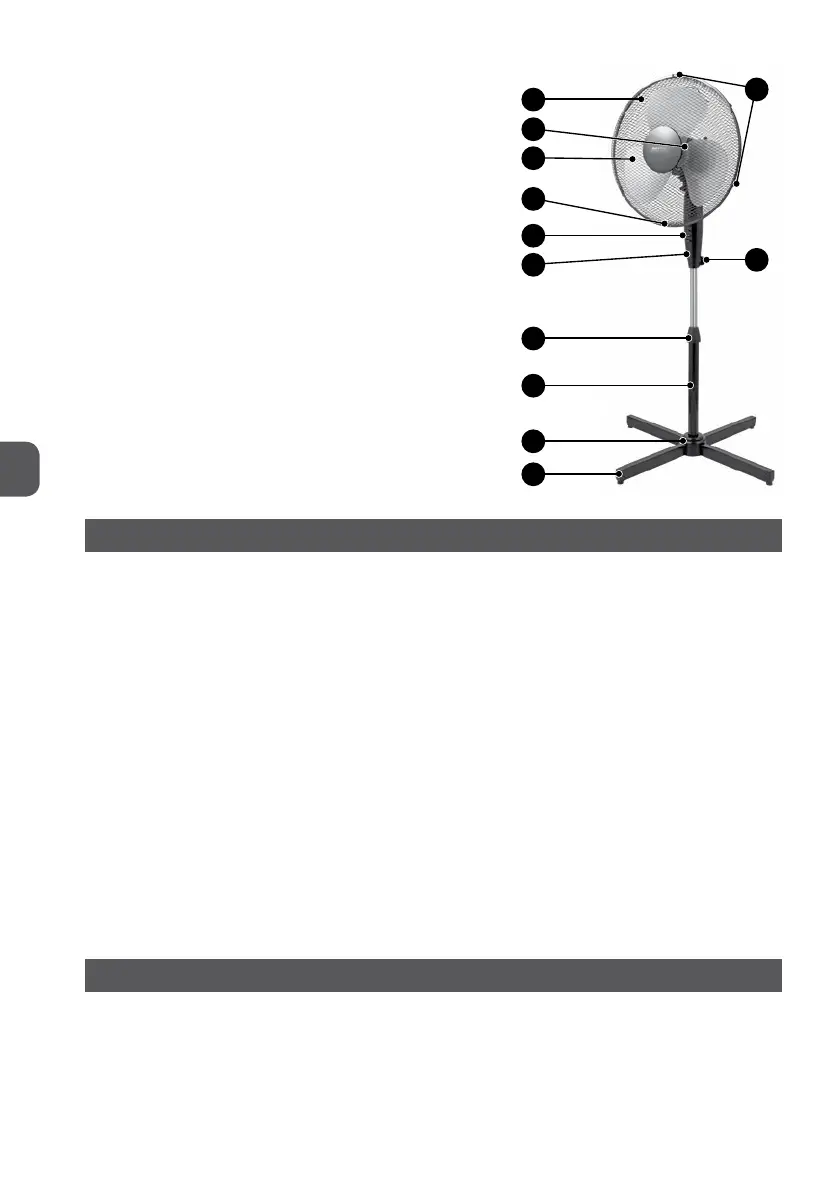

МОДЕЛЬ MWP-17
1. Передняя панель сетчатого корпуса
пропеллера
2. Защитная крышечка пропеллера
3. Пропеллер
4. Oснования прикрытие
5. Выключатель и переключатели ско-
рости оборотов
6. Корпус переключателей скоростей
7. Крышечка регуляции высоты головки
8. Задняя защитная сетка
9. Зажимное кольцо для задней защит-
ной сетки
10. Кнопка для колебаний
11. Крепежные крюки
12. Крепежные отверстия для винтов
13. Стопорный винт
14. Вооружений базы
15. Cтержень
ПОДГОТОВКА ОБОРУДОВАНИЯ К РАБОТЕ
ВНИМАНИЕ! Вентиляторы должны находиться на стабильных, плоских и сухих поверхностях!
1. Удалите все защитные пленки с элементов вентилятора.
2. Открутите защитную крышечку задней панели сетчатого корпуса пропеллера, нахо-
дящуюся на штыре двигателя
3. Установите заднюю панель сетчатого корпуса пропеллера ручкой вверх на штырь
двигателя и закрути защитную крышечку , убедившись в правильной инсталляции
элементов.
4. Далее установите пропеллер на штыре двигателя и закрутите защитную крышечку
пропеллера против часовой стрелки.
5. Наденьте передний сеточный кожух лопастей , прикрепяя крючок с пазом к заднему
сетчатому кожуху лопастей. Обратите внимание на то, чтобы отверстия для болта кре-
пления в переднем и заднем сетчатых кожухах лопастей были установлены напро-
тив друг к другу.
6. Затяните крючки крепления .
7. Скрутите сетчатые кожухи лопастей друг с другом при помощи болта крепления и гай-
ки.
МОНТАЖ ОСНОВАНИЯ В МОДЕЛЕ MWP16
1. Разместите корпус переключателей скорости в основании .
2. Затяните обе части спереди болтом (4 шт), которым оборудован вентилятор.
1
12
4
14
15
5
6
7
2
3
11
13
