21
DE

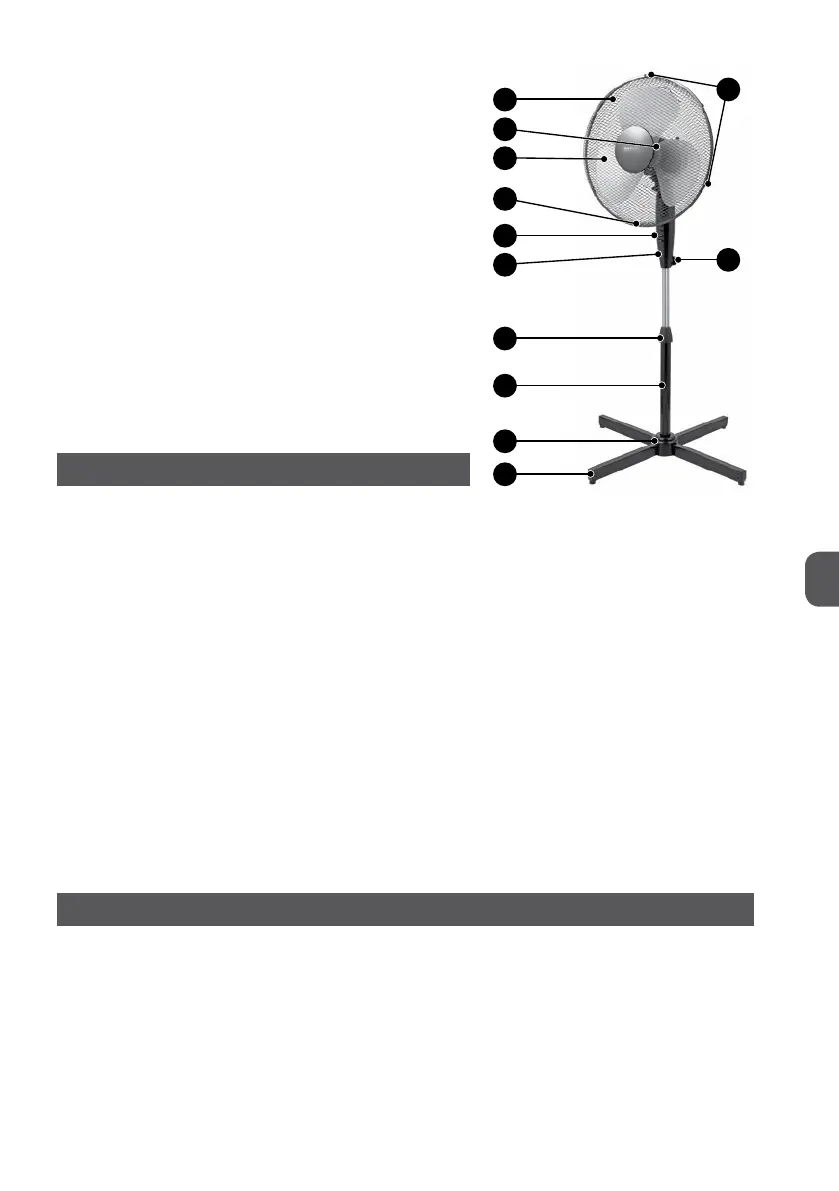

MODELL MWP-17
1. Vordere Netzgitterabdeckung des Propellers
2. Schutzmutter des Propellers
3. Propeller
4. Gestellabdeckung
5. O/I-Schalter und Drehzahlregler
6. Abdeckung der Geschwindigkeitsschalter
7. Kopf-Höhenverstellmutter
8. Hinteres Schutzgitter
9. Befestigungsring für hinteres Schutzgitter
10. Einstellknopf für Oszillation
11. Befestigungshaken
12. Löcher für die Befestigungsschraube
13. Knopf Schlossgehäuse
14. Standfuß
15. Stützenelement
INBETRIEBNAHME DES GERÄTES.
ACHTUNG! Der Lüfter muss auf stabilen, ebenen und trockenen
Untergründen aufgestellt werden!
1. Schutzfolie von allen Lüfterteilen entfernen.
2. Schutzkappe an der hinteren Netzgitterabdeckung des Propellers, die am Motorbolzen an-
gebracht ist, lösen.
3. Hintere Netzgitterabdeckung ⑧ mit dem Griff nach oben auf den Motorbolzen aufsetzen
und die Schutzkappe festdrehen ⑨, beachten dass die Elemente sorgfältig montiert sind.
4. Propeller ③ am Motorbolzen sorgfältig installieren und Schutzkappe ② des Propellers ent-
gegen dem Uhrzeigersinn festschrauben.
5. Vordere Netzgitterabdeckung des Propellers ① aufsetzen, Haken mit Falz in die hintere
Netzgitterabdeckung des Propellers befestigen. Beachten, dass die Öffnungen ⑫ für die
Befestigungsschraube an vorderer und hinterer Netzgitterabdeckung des Propellers gegen-
über von einander liegen.
6. Befestigungshaken ⑪ schließen.
7. Die beiden Netzgitterabdeckungen des Propellers mit der Befestigungsschraube und Mut-
ter zusammenschrauben.
GESTELLMONTAGE MODELL MWP16
1. Gehäuse der Geschwindigkeitsschalter ⑥ im Fuß platzieren ④.
2. Beide Teile von unten mit vier mitgelieferten Schrauben befestigen.
1
12
4
14
15
5
6
7
2
3
11
13
