PL

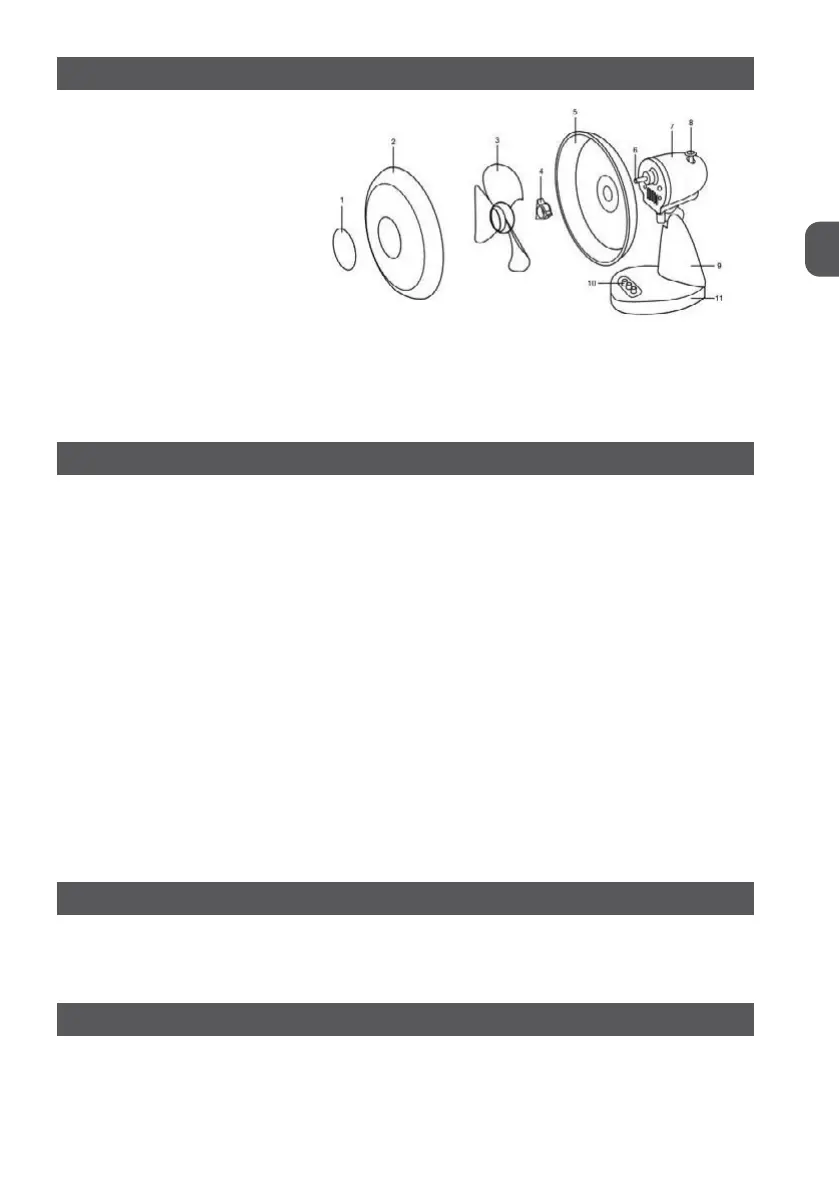

OPIS URZĄDZENIA
1. Płytka dekoracyjna
2. Przednia obudowa siat-
kowa śmigła
3. Śmigło
4. Nakrętka ochronna tylnej
obudowy
5. Tylna obudowa siatkowa
śmigła
6. Wał silnika
7. Obudowa silnika
8. Przycisk pracy obrotowej
9. Noga wentylatora
10. Włącznik/wyłącznik oraz przełączniki prędkości
11. Podstawa
PRZYGOTOWANIE URZĄDZENIA DO PRACY
UWAGA! Wentylatory muszą stać na stabilnych, płaskich i suchych powierzchniach!
1. Usuń wszystkie folie ochronne z elementów wentylatora.
2. Odkręć nakrętkę ochronną tylnej obudowy siatkowej śmigła (9), znajdującą się w przedniej
części obudowy silnika (7).
3. Załóż tylną obudowę siatkową śmigła (8) uchwytem do góry, dopasowując otwory do bol-
ców znajdujących się na obudowie silnika. Zakręć nakrętkę ochronną (9), upewniając się czy
elementy te są dokładnie zainstalowane.
4. Usuń tuleję ochronną z wału silnika (6).
5. Nałóż opaskę zabezpieczającą na trzpień śmigła (3). Następnie zainstaluj dokładnie śmigło
na wale silnika (6) i zakręć nakrętkę ochronną śmigła (2) w kierunku przeciwnym do ruchu
wskazówek zegara.
6. Załóż przednią obudowę siatkową śmigła (2) przyczepiając haczyk z wpustem do tyl nej obu-
dowy siatkowej śmigła (5). Zwróć uwagę na to , aby otwory do śruby mocującej w przedniej
i tylnej obudowie siatkowej śmigła (12) były ustawione naprzeciw siebie.
7. Zamknij haczyki mocujące (11).
8. Skręć ze sobą obudowy siatkowe śmigła przy użyciu śruby mocującej i nakrętki.
MONTAŻ PODSTAWY
1. Umieść obudowę przełączników (6) prędkości w podstawie (4).
2. Dokręć obie części od spodu czterema śrubami, będącymi w wyposażeniu wentylatora.
UŻYCIE WENTYLATORA
UWAGA! Przed włączeniem upewnij się, czy wentylator stoi na płaskiej, stabilnej i suchej powierzchni!
1. Podłącz urządzenie do źródła prądu.
