MPS Astro - Page 13

PrüfenSiedassalleStromzufuhrausgeschaltetist.Netzkabel
durchdieInneneinheitdesKlimagerätesdurchziehenund
anschliessen.DieStromversorgungzurPumpemusseine
allfälligeUnterbrechungdesKlimagerätes,beiFehler,erlauben.
Ein3A FusemussindieStromversorgungsLinieinstalliertsein
(SieheZeichnung)
TrennenSiealleVerbindungenzumSromnetzbisdieInstallation
derPumpevollständigbeendetist.
DiePumpehateineErdeVerbindungumRisikovoneinem
elektrischenSchockzuverhindern.VersichernSiedassdie
ErdeKabelKonnektionrichtig Angeschlossenist.Das AlarmKabel
mussam “ControlCircuit” angeschlossensein.Umein
UnterbrechenderKlimagerätFunktion,beieinemFehlerder
Pumpe,zuerreichen.3A Voltfreies AlarmKabel.Istnichgeeignet
fürdirektesUnterbrechenderKlimaStomversorgung.
DieKabelundRohr Anschlüsse,innerhalbdesKlimagerätes,
müssengutgeschütztsein.
DieStromversorgungmuss230V50Hzsein(sinusoidal).
DarfnichtdirektanderInverterStronversorgungangeschlossen
sein.
Drahtfarbe Verbindung
BRAUN L /SPANNUNG/LINE1
SCHWARZ R/ ALARMRELE
GRAUoderWEISS R/ ALARMRELE
Astro Kabelanschlüsse
BLAU N/NEUTRAL /LINE2
GRÜN/GELB E//ERDUNG
3A
L N E R R
L
L
N
N
E
E
POWER
ALIMENTACION
ALIMENTAZIONE
PUISSANCE
STROMVERSORGUNG:
230V50HZ
Control
Pump

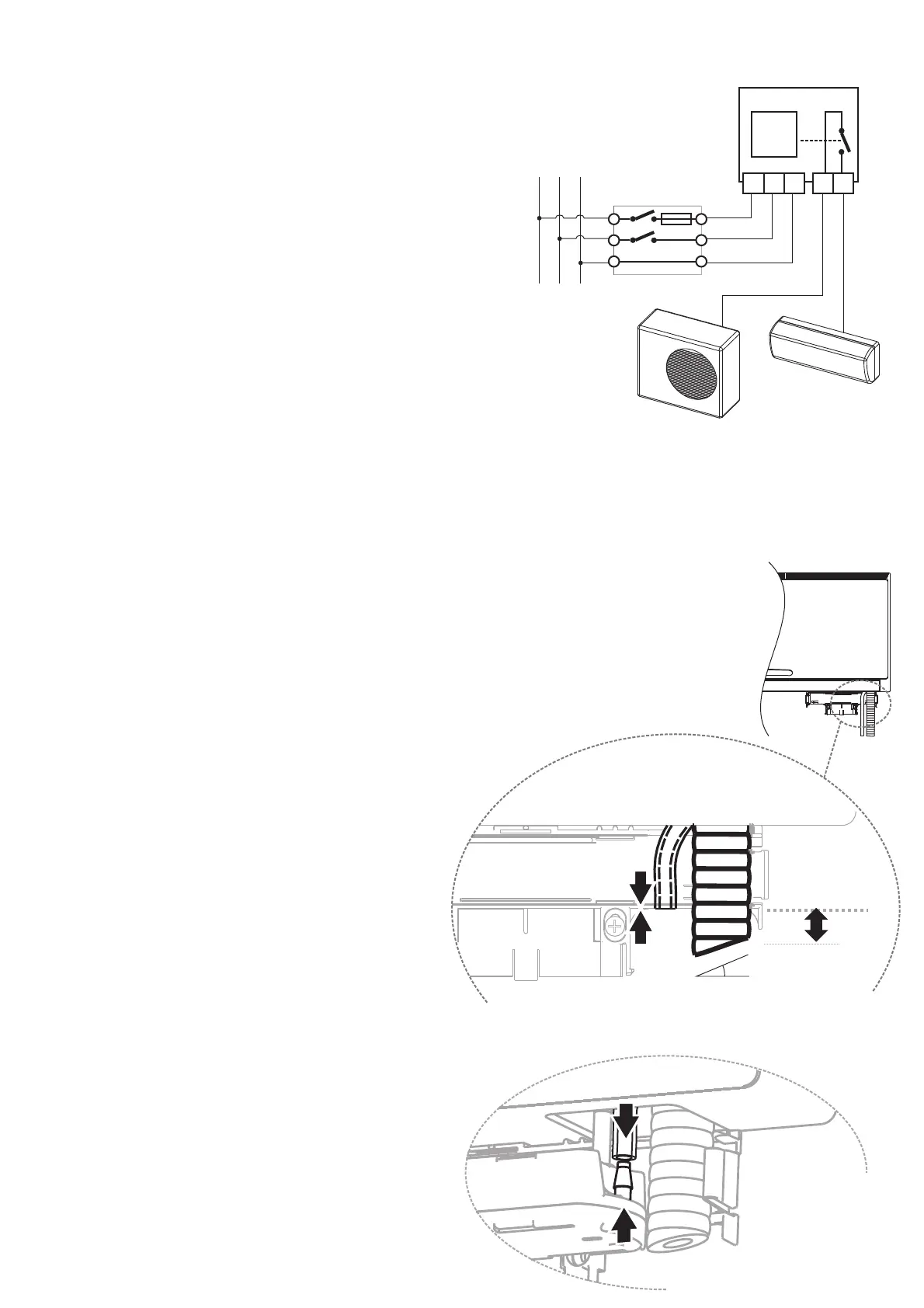

WICHTIG:DiesesDiagramisteinBeispielwiedie
Pumpeinstalliertwerdenkannunddientdahernurals
Referenz. AllePumpenmüssenvonqualifizierten
Fachleuteninstalliertwerdendiesichgutbewertet
habeninderInstallierungdereinzelnenKlimageräte.
2CM
°
Installierung
Rohre
SchneidenSiedenDrainageschlauchderLängenach. Am
bestendenSchlauchineinenWikelschneiden.(Siehe
Abbildung).
SchliessenSieden AblasschlauchzurRohrverbindungan
