35

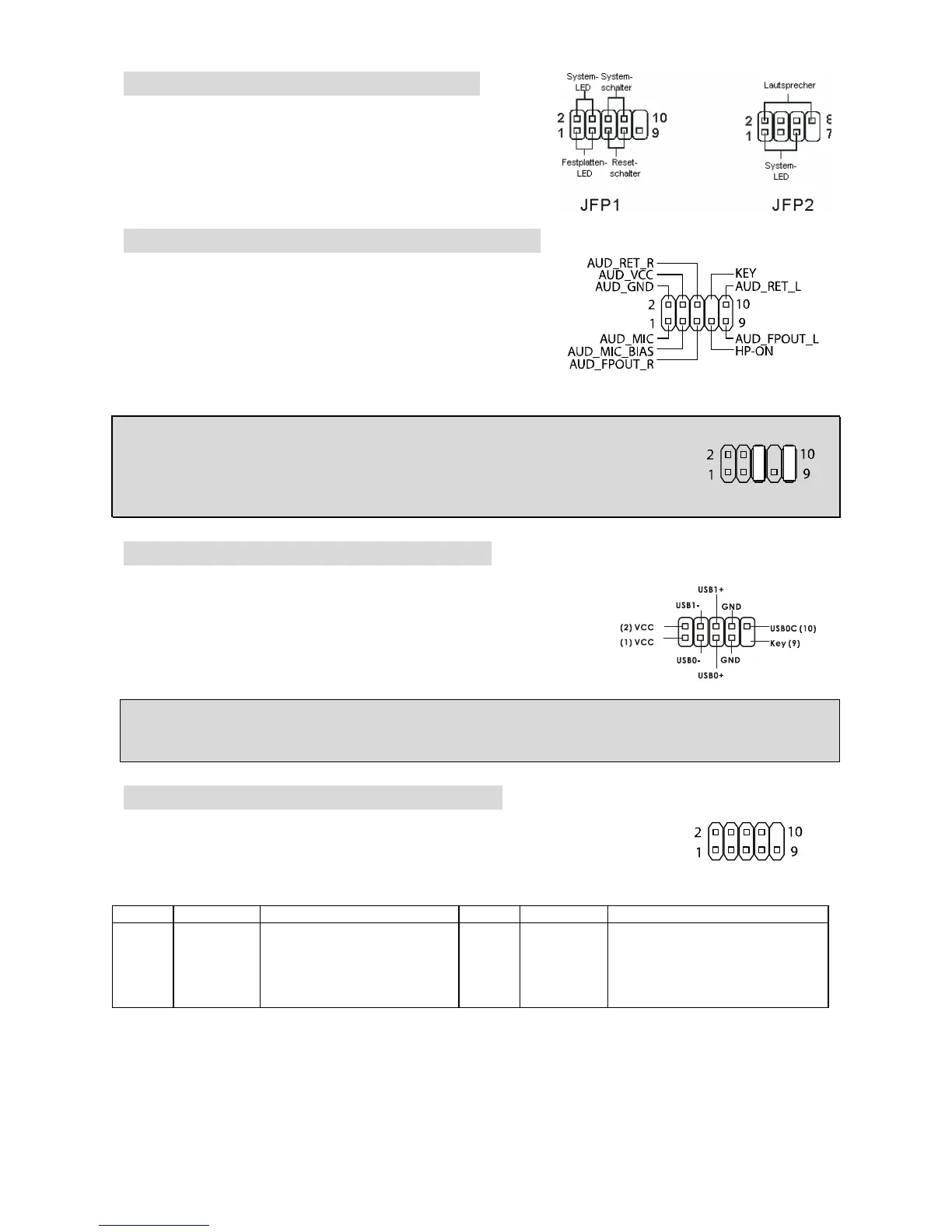

Frontpaneel Anschlüsse: JFP1/JFP2
Das Mainboard verfügt über zwei Anschlüsse für das
Frontpaneel, diese dienen zum Anschluss der Schalter
und LEDs des Frontpaneels. JFP1 erfüllt die
Anforderungen des “ Intel
®
Front Panel I/O Connectivity
Design Guide“.
Audioanschluss des Frontpaneels: JAUD1
Der Audio Vorderanschluss ermöglicht den Anschluss von
Audioein- und -ausgängen eines Frontpaneels. Der
Anschluss entspricht den Richtlinien des “ Intel
®
Front
Panel I/O Connectivity Design Guide”.
MSI weist darauf hin...
Wenn Sie die vorderen Audioanschlüsse nicht verwenden, müssen die
Pins 5 & 6 und 9 & 10 mit sog. „Jumpern“ gebrückt werden, um die Signal-
ausgabe auf die hinteren Audioanschlüsse umzuleiten. Andernfalls ist der
Line -Out Ausgang im hinteren Anschlussfeld ohne Funktion.
USB Vorderanschluss: JUSB1/JUSB2
Das Mainboard verfügt über zwei Standard- USB- 2.0- Anschlüsse in Form der Stift- Blöcke
USB2 und USB3. Die USB 2.0 Technologie erhöht den
Datendurchsatz auf maximal 480Mbps, 40 mal schneller als USB
1.1 und ist bestens geeignet, Hochgeschwindigkeits- USB-
Peripheriegeräte anzuschließen, wie z.B. USB
Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker,
Modems und ähnliches.
MSI weist darauf hin...
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung)
bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
Serieller Anschluss: JCOM1 (Optional)
Das Mainboard bietet einen 9-Pin DIN Stecker COM 1 (am hinteren Paneel)
und optional zusätzlichen den Seriellen Anschluss JCOM1. Es handelt sich
bei beiden um 16550A Hochgeschwindigkeitskommunikationsschnittstellen,
die 16 Bytes FIFOs senden/empfangen. An diese können Sie direkt eine Serielle Maus oder ein
anderes Serielles Gerät anschließen.
PIN SIGNAL BESCHREIBUNG PIN SIGNAL BESCHREIBUNG
1
3
5
7
9
DCD
SOUT
GND
RTS
RI
Data Carry Detect
Receive Data Transmit
Data
Request To Send Ring
Indicate
2
4
6
8
10
SIN
DTR
DSR
CTS
X
Serial in or receive data
Serial out or transmit data
Data Set Ready
Clear To Send
X
