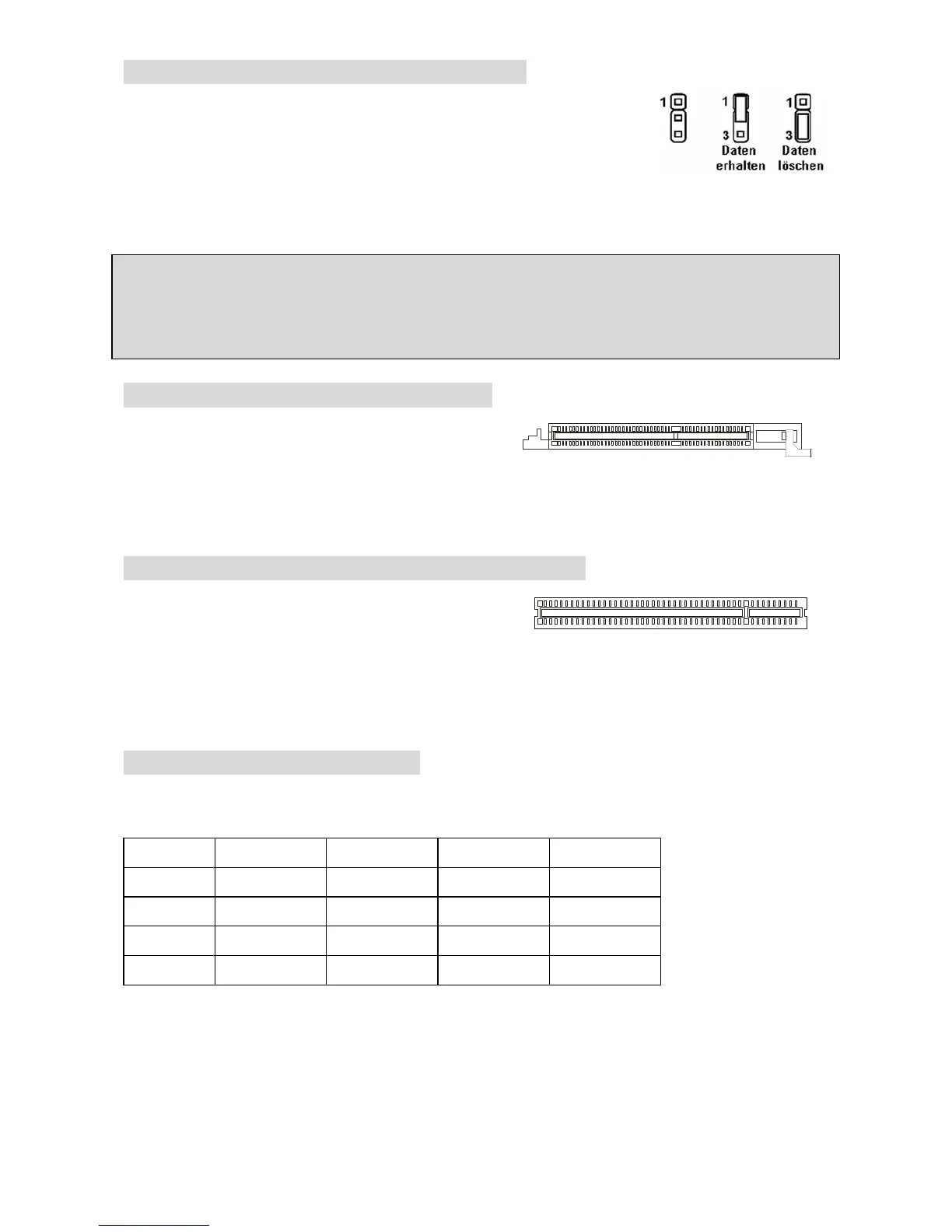

36
Steckbrücke zur CMOS-Löschung JBAT1
Auf dem Mainboard gibt es einen sogenannten CMOS Speicher (R
der über eine Batterie gespeist wird und die Daten der System-
konfiguration enthält. Er ermöglicht es dem Betriebssystem, mit jedem
Einschalten automatisch hochzufahren. Wollen Sie die
Systemkonfiguration löschen, verwenden Sie hierfür JBAT1 (Clear
CMOS Jumper - Steckbrücke zur CMOS Löschung). Halten Sie sich an die folgenden
Anweisungen, um die Daten löschen:
AM),
MSI weist darauf hin...
Sie können den CMOS löschen, indem Sie die Pins 2-3 verbinden, während das System
ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurück. Löschen Sie den CMOS nicht,
solange das System angeschaltet ist, dies würde das Mainboard beschädigen.
AGP (Accelerated Graphics Port) Slot
Der AGP Slot ermöglicht den Einsatz einer AGP
Grafikkarte. AGP ist eine Schnittstellen-
spezifikation, die gemäß den Anforderungen von 3D
Grafiken an den Datendurchsatz entwickelt wurde. Mit ihr hat die direkte Anbindung des
Grafikkontrollers an den Hauptspeicher über einen mit 66MHz getakteten 32-Bit Kanal Einzug
gehalten. Das Mainboard unterstützt AGP 8x/4x Karten mit 1,5V (3,3V Karten nicht unterstützt).
PCI (Peripheral Component Interconnect) Slots
Die PCI Steckplätze ermöglichen Ihnen den Einsatz
von PCI- Karten, um das System Ihren
Anforderungen anzupassen. Stellen Sie vor dem
Einsetzen oder Entnehmen von Karten sicher, dass Sie den Netzstecker gezogen haben.
Studieren Sie bitte die Anleitung zur Erweiterungskarte, um jede notwendige Hard - oder
Softwareeinstellung für die Erweiterungskarte vorzunehmen, sei es an Steckbrücken
(“Jumpern”), Schaltern oder im BIOS.
PCI Interrupt Request Routing
Die IRQs (Interrupt Request Lines) sind Hardwareverbindungen, über die Geräte
Interruptsignale an den Prozessor senden können. Die PCI IRQ Pins sind typischer Weise in der
folgenden Art mit den PCI Bus Pins INT A# ~ INT D# verbunden:
Reihenfolge 1 Reihenfolge 2 Reihenfolge 3 Reihenfolge 4
PCI Slot 1 INT B# INT C# INT D# INT A#
PCI Slot 2 INT C# INT D# INT A# INT B#
PCI Slot 3 INT D# INT A# INT B# INT C#
PCI Slot 4 INT B# INT C# INT D# INT A#

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the MSI 865PE Neo3-V Series and is the answer not in the manual?

MSI 865PE Neo3-V Series Specifications

General IconGeneral
ChipsetIntel 865PE
SocketSocket 478
Supported CPUIntel Pentium 4, Celeron
Front Side Bus800/533/400 MHz
Max Memory4 GB
Memory TypeDDR 400/333/266
AGP Slot1 x AGP 8X
PCI Slots5 x PCI
IDE Ports2 x ATA 100
SATA Ports2 x SATA 1.5Gb/s
Audio ChipsetRealtek ALC655
LAN ChipsetRealtek RTL8100C
LAN Speed10/100 Mbps
PS/2 Ports2
Form FactorATX
USB Ports8 x USB 2.0
Audio Channels6-channel
