46
内存
主板提供 2 条插槽，可以插入 184-pin 无缓冲的 DDR 266 / DDR333 / DDR400 DDR SDRAM 内
存，支持的内存最大容量为 2GB。您至少要安装一条内存在插槽，以保证系统正常工作。（要了解
内存模组支持的更新，请访问
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php ）
至少要安装一条内存模组在插槽。内存条可以按任何次序被安装。您也可以根据自己的需要，来安
装单面或双面的内存模组。
安装 DDR 内存
1. DDR DIMM 内存条的中央仅有一个缺口。
2. 将 DDR 内存垂直插入 DDR 插槽中，并确保缺口的正确位置。
3. DIMM 插槽两边的塑料卡口会自动闭合。
电源适配器
主板使用 ATX 结构的电源适配器给主板供电。在连接电源适配器之前，请务必确认所有的组件都
已正确安装，并且不会造成损坏。建议您使用功率为 300W 或以上的电源。

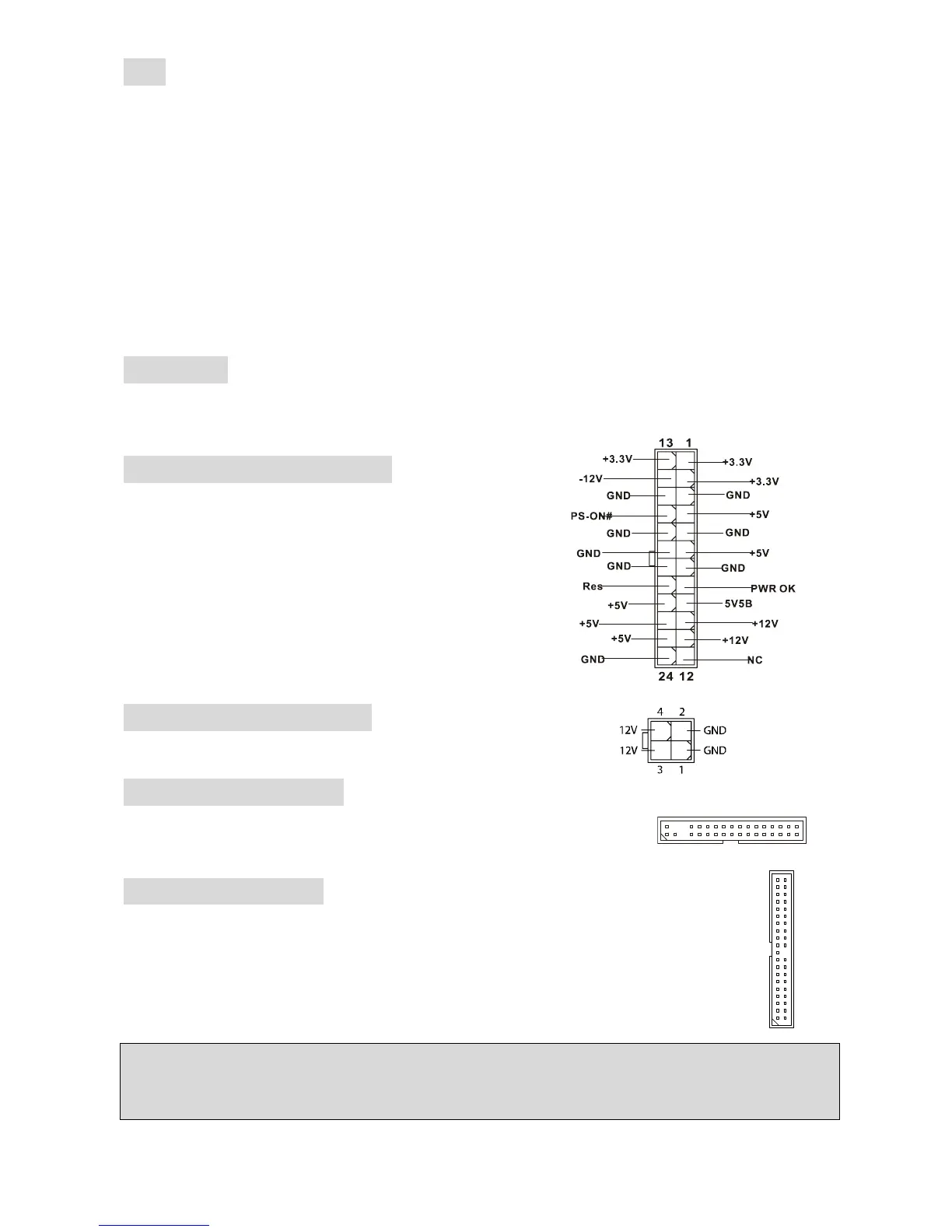

ATX 24-Pin 电源接口：ATX1
此接口可连接 ATX 24-Pin 电源适配器。在与 ATX 24-Pin 电
源适配器相连时，请务必确认，电源适配器的接头安装方向
正确，针脚对应顺序也准确无误。将电源接头插入，并使其
与主板电源接口稳固连接。
若您喜欢，也可以使用 20-pin 的 ATX 电源适配器。若您要
使用 20-pin 的 ATX 电源适配器，请顺着 pin 1 和 pin 13 插
上电源适配器（参阅右示图例）。pin 11, 12, 23 和 24 具有防
呆设计，以避免安装错误。
ATX 12V 电源接口：JPW1
此 12V 电源接口用于为 CPU 供电。
软盘驱动器接口：FDD1
主板提供了 1 个标准的软盘驱动器接口 FDD1，支 持 360K, 720K, 1.2M,
1.44M 和 2.88M 的软盘驱动器。
IDE 接口：IDE1/IDE2
主板有2个32-bit增强PCI IDE和Ultra DMA 66/100控制器，支持PIO模式0~4, Bus
Master和Ultra DMA 66/100工作模式，且它最多可连接4个设备，例如硬盘、CD-ROM、
120MB软驱和其他设备。
第一个硬盘应该连接到 IDE1 接口。IDE1 可以连接 1 个 Master（主）设备和 1 个 Slave
（从）设备。通过跳线的正确设置，您可以配置第二个硬盘到 Slave（从）模式。
微星提醒您...
如果您打算在一条硬盘线上连接两个硬盘，您必须将第二个硬盘设为从盘。请参考硬盘所附的说明
手册设定主/从盘模式。
