MSI 865PE Neo3-V Series User Manual

由Intel
®
ICH5 控制的Serial ATA接口：SATA1/SATA2
此主板的南桥芯片是 Intel ICH5，它支持 serial 接口 SATA1 和 SATA2。
SATA1 和 SATA2 是高速串行 Serial ATA 端口。每个接口都支持第一代 Serial
ATA，数据速率达到 150 MB/s。两个接口都兼容 Serial ATA1.0 规格。
微星提醒您...
请勿把 serial ATA 数据线折成 90 度，否则会造成传输时数据的丢失。

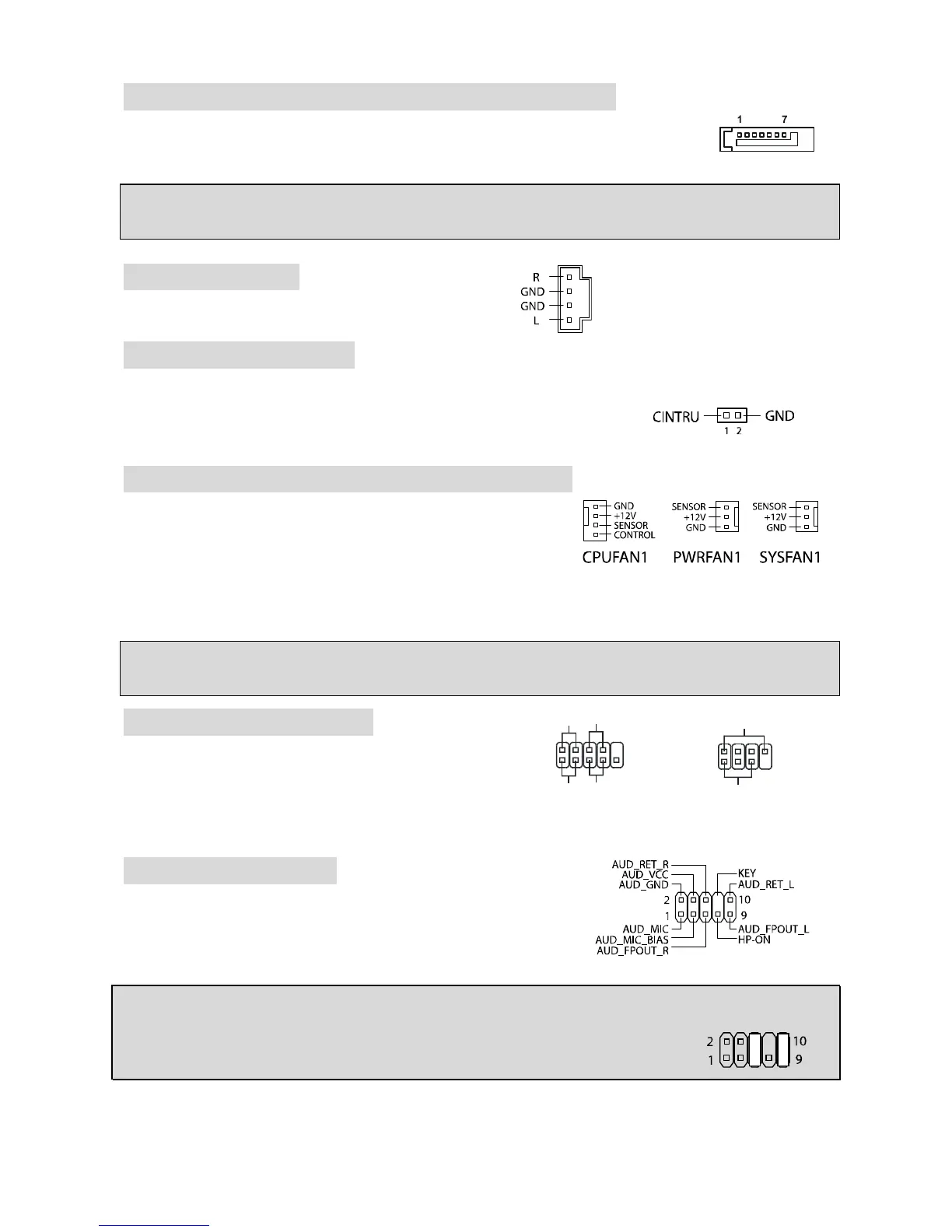

CD-In 接口：JCD1
此接口为 CD-ROM 的音频接口。
机箱入侵侦测接头：JCI1
此接头连接到 2 针脚的机箱开关接口。若机箱打开了，开关会被短接，
系统会自动记录状态。要清除警告，您必须进入 BIOS 设置，清除状态。
风扇电源接口：CPUFAN1/PWRFAN1/SYSFAN1
此 4-pin 的 CPUFAN1（处理器风扇）和 3-pin 的 PWRFAN1
（电源风扇）、SYSFAN1（系统风扇）支持+12V 的系统散热
风扇，可使用 3 –pin 或 4-pin 的接头。当您将接线接到风扇接
头时，请注意红色线为正极，必须接到+12V，而黑色线是接地，必须接到 GND。如果您的主板有
系统硬件监控芯片，您必须使用一个特别设计的支持速度侦测的风扇方可使用此功能。
微星提醒您...
请询问厂商以使用适当的 CPU 降温风扇。
前置面板接口：JFP1/JFP2
HDD
LED
Power
LED
Power
LED
Speaker
Reset
Switch
Power
Switch
1
1
7
9
2
2
8
10
J
FP1
J
FP2
主板提供了 2 组机箱面板和电源开关、指示灯的连接接
口JFP1 和JFP2。JFP1 是符合Intel
®
I/O面板连接设计向
导的。
前置音频接口：JAUD1
您可以在前置面板接口JAUD1 上连接一个音频接口，JAUD1
是符合Intel
®
I/O面板连接设计向导的。
微星提醒您...
如果您不想使用前置音频，针脚 5 & 6, 9 & 10 必须用跳线帽短接，这样输出信号才会转到后面的
音频端口。否则后面的 Line-Out 音频接口将不起作用。
47

MSI 865PE Neo3-V Series Specifications

General

Chipset	Intel 865PE
Socket	Socket 478
Supported CPU	Intel Pentium 4, Celeron
Front Side Bus	800/533/400 MHz
Max Memory	4 GB
Memory Type	DDR 400/333/266
AGP Slot	1 x AGP 8X
PCI Slots	5 x PCI
IDE Ports	2 x ATA 100
SATA Ports	2 x SATA 1.5Gb/s
Audio Chipset	Realtek ALC655
LAN Chipset	Realtek RTL8100C
LAN Speed	10/100 Mbps
PS/2 Ports	2
Form Factor	ATX
USB Ports	8 x USB 2.0
Audio Channels	6-channel
