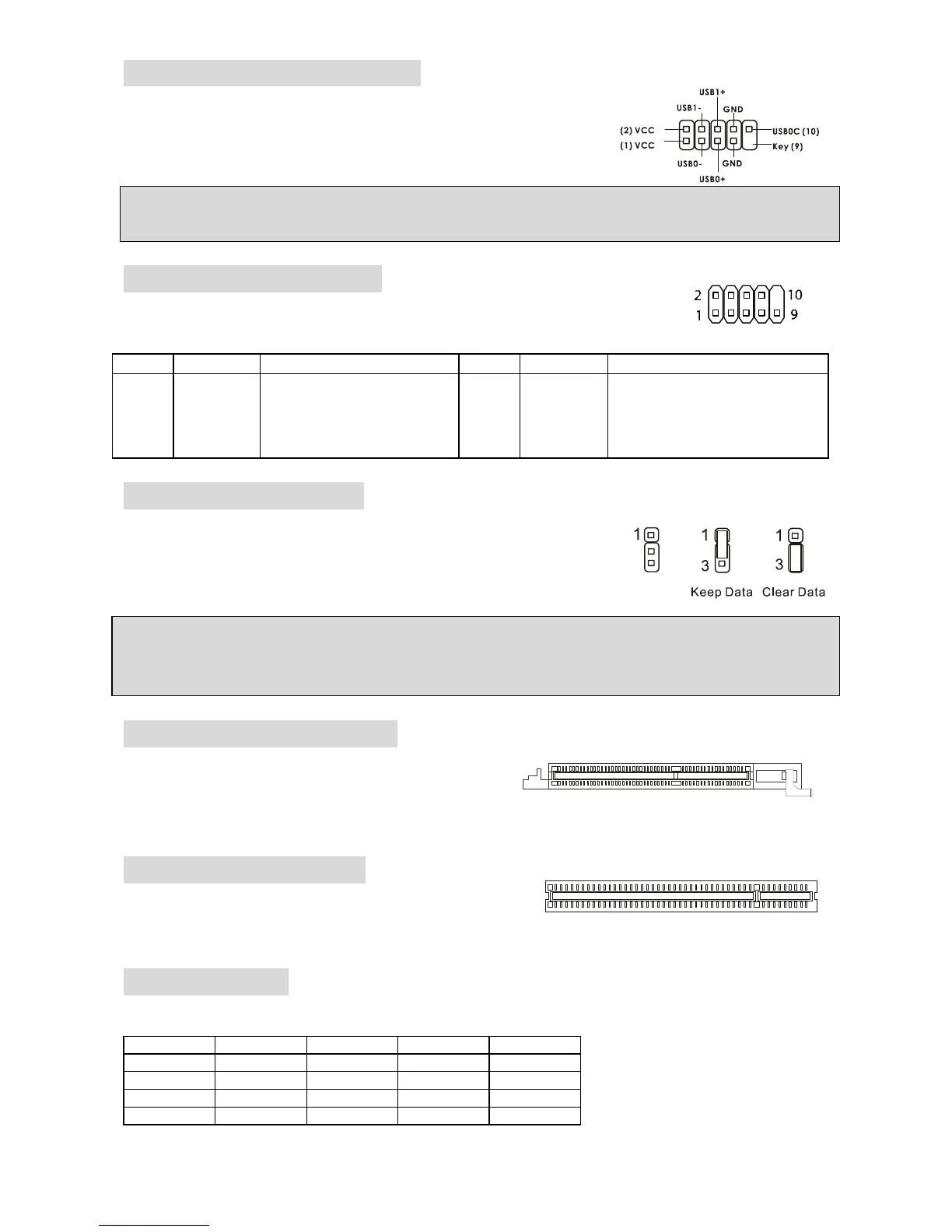

前置 USB 接口：JUSB1/JUSB2
主板提供 2 个 USB2.0 的接口 JUSB1、JUSB2。USB 2.0 技术提
高数据传输速度，达到 480Mbps，是 USB1.1 的 40 倍。它可连接
高速数据传输速率的 USB 界面周边设备，如 USB HDD、数码相机、
MP3 播放器、打印机、调制解调器等。
微星提醒您...
请注意，VCC 和 GND 的针脚必须安插正确，否则会引起主板的损毁。
串行接口：JCOM1（选配）
主板提供 1 个 9-pin 公头 DIN 接口作为串行接口 COM1（在后置面板上），
和另 1 个选配的串行接口 COM1。它们都是 16550A 高速通信端口，可收发
16 bytes FIFO，可用来连接串行鼠标或其它串行设备。
针脚 信号 定义 针脚 信号 定义
1
3
5
7
9
DCD
SOUT
GND
RTS
RI
Data Carry Detect
Receive Data Transmit
Data
Request To Send Ring
Indicate
2
4
6
8
10
SIN
DTR
DSR
CTS
X
Serial in or receive data
Serial out or transmit data
Data Set Ready
Clear To Send
X
清除 CMOS 跳线：JBAT1
主板上建有一个 CMOS RAM，其中保存的系统配置数据需要通过一
枚外置电池来维持。CMOS RAM 是在每次启动计算机的时候引导操
作系统的。若您想清除保存在 CMOS RAM 中的系统配置信息，可使
用 JBAT1（清除 CMOS 跳线）清除数据。请按照以下方法清除数据：
微星提醒您...
在系统关闭时，您可通过短接 2-3 针脚来清除 CMOS 数据。然后，返回到 1-2 针短接的状态。请
避免在系统开机时清除 CMOS，这样可能会对主板造成损害。
AGP（高级图像扩展卡）插槽
AGP 插槽可让您插入 AGP 图像卡，它是专为 3D 图形
显示而设计的一种接口规范。它为图形控制器对主内
存的直接访问提供一个 66MHz，32-bit 专用通道。本主
板支持工作于 1.5V 电压的 4x /8x 的 AGP 卡（不支持 3.3V）。
PCI（周边设备连接）插槽
PCI 插槽可安装您所需要的扩展卡。当您在安装或拆卸
扩展卡的时候，请务必确认已将电源插头拔除。同时，
请仔细阅读扩展卡的说明文件，安装和设置此扩展卡必须的硬件和软件，比如跳线或 BIOS 设置。
PCI 中断请求队列
IRQ 是中断请求队列和中断请求确认的缩写，将设备的中断信号送到微处理器的硬件列表。PCI
的 IRQ 针脚一般都是连接到如下表所示的 PCI 总线的 INT A# ~ INTD# 引脚：
Order1 Order2 Order3 Order4
PCI Slot 1 INT B# INT C# INT D# INT A#
PCI Slot 2 INT C# INT D# INT A# INT B#
PCI Slot 3 INT D# INT A# INT B# INT C#
PCI Slot 4 INT B# INT C# INT D# INT A#
