16

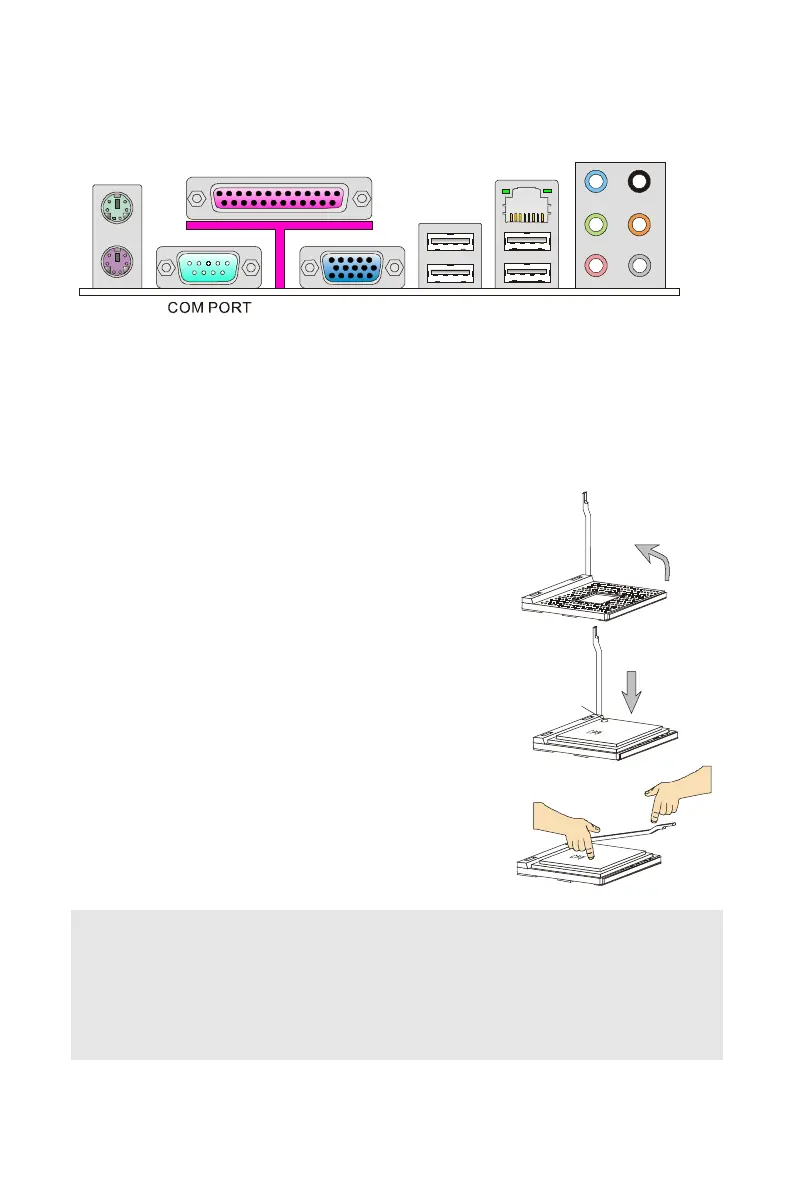

Panneau Arrière
Le panneau arrière dispose les connecteurs suivants:
MOUSE
LAN JACK
USB PORTS
RS-OUT
CS-OUT
SS-OUT
KEYBOARD
PARALLEL PORT
VGA PORT
LINE-IN
LINE-OUT
MIC
INSTALLATION MATÉRIELLE
Ce chapitre vous indique comment installer le CPU, les modules de mémoire, les cartes
dextension et comment installer les cavaliers sur la carte. Il explique également comment
connecter périphériques tels que la souris, le clavier etc. Lors de linstallation du matériel,
veuillez suivre les instructions de montage pour éviter dendommager quoi que ce soit.
Procédure dinstallation de CPU pour Socket 478
1. Veuillez éteindre lalimentation et en débrocher le
cordon avant dinstaller le CPU.
2. Tirez le levier vers le haut et assurez-vous que
celui-ci est bien en position ouverte maximum
(angle de 90°).
3. Recherchez la flèche dorée (gold arrow) du CPU. Il
faut que la flèche dorée dirige comme montrée dans
le dessin. Le CPU ne peut être installé que dans un
seul sens.
4. Si le CPU est correctement installé, les pins
doivent être complément enfoncés et ne sont plus
visibles. Une mauvaise installation pourrait
entraîner des dommages vis-à-vis de la carte mère.
5. Mettez le CPU fermement dans la douille et fermez
le levier. Il est possible que le CPU bouge quand
vous fermez le levier. Alors veuillez toujours le
fermez en appuyant fermement sur le haut du CPU
avec lautre main afin dassurer quil est
correctement et complément enfoncé dans la
douille.
Close
Lever
Press down
the CPU
Open Lever
Sliding
Plate
90 degree
Dot / Cut edge
Correct CPU placement
O
Important:
Le surchauffe peut sérieusement endommager le CPU et le système. Toujours assurez que
le ventilateur fonctionne correctement pour protéger le CPU du surchauffe.
Assurez-vous que vous appliquez une pâte de dissipateur termique (ou bande thermique)
entre le CPU et le dissipateur thermique afin daméliorer la dissipation thermique.
Quand vous remplacez le CPU, toujours éteignez lalimentation ou débrochez le cordon de
la sortie du sol en premier pour ensurer la sécurité du CPU.
