MSI A68HM-E33 V2 Series User Manual

Français
62

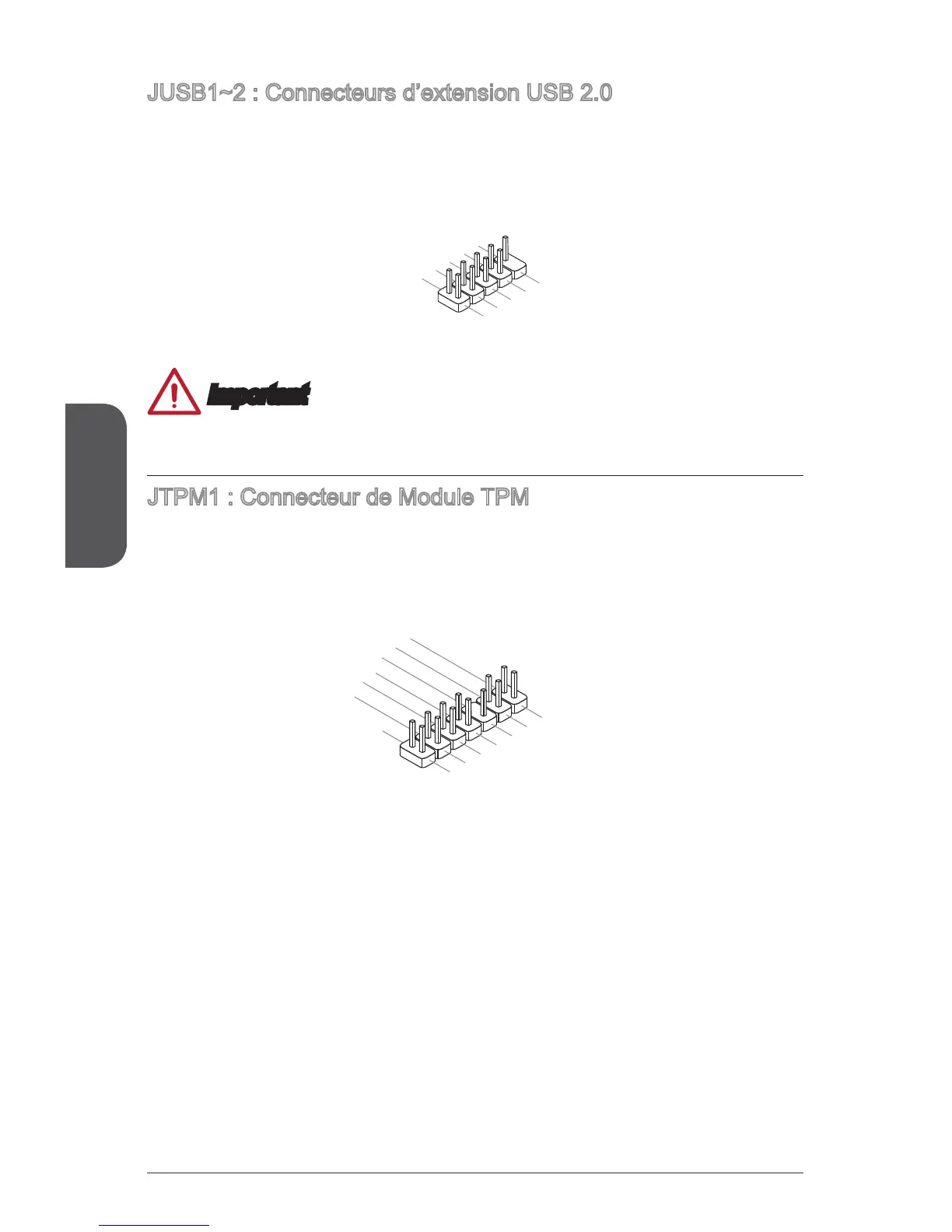

JUSB1~2 : Connecteurs d’extension USB 2.0

que les disques durs USB, les appareils photo numériques, les lecteurs MP3, les
imprimantes, les modems et les appareils similaires.
1
.
V
C
C
3
.
U
S
B
0
-
1
0
.
NC
5
.
U
S
B
0
+
7
.
G
r
o
u
n
d
9
.
N
o
P
i
n
8
.
G
r
o
u
n
d
6
.
U
S
B
1
+
4
.
U
S
B
1
-
2
.
V
C
C
Important
󰘰
tout dommage possible.
JTPM1 : Connecteur de Module TPM
Ce connecteur permet de relier un module TPM (Trusted Platform Module) en option.
Veuillez vous référer au manuel du module TPM pour plus de détails.
10.No Pin
14.Ground
8.5V Power
12.Ground
6.Serial IRQ
4.3.3V Power
2.3V Standby power
1.LPC Clock
3.LPC Reset
5.LPC address & data pin0
7.LPC address & data pin1
9.LPC address & data pin2
11.LPC address & data p
in3
13.LPC Frame

MSI A68HM-E33 V2 Series Specifications

General

Chipset	AMD A68H
CPU Socket	FM2+
Memory Support	DDR3
Memory Slots	2
Max Memory	32GB
Form Factor	Micro ATX
PCIe x16 Slots	1
PCIe x1 Slots	1
SATA Ports	4 x SATA 6Gb/s
Audio	Realtek ALC887
RAID Support	RAID 0, 1, 10
Memory Standard	DDR3 1600/1333 MHz
USB Ports	2 x USB 3.0
Audio Channels	7.1 Channel
LAN	Realtek RTL8111G
