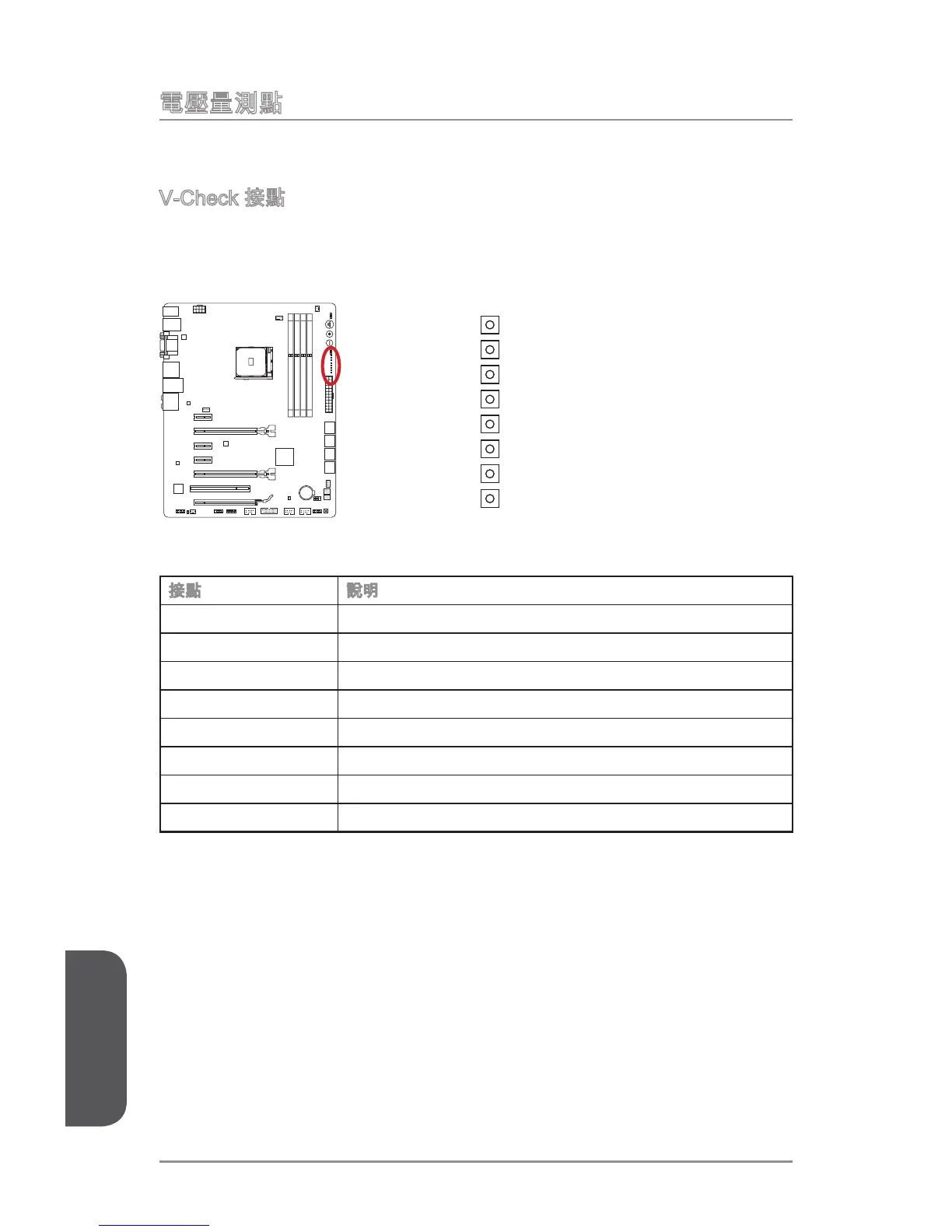

電壓量測點
電壓量測點是用以測量目前系統電壓，請自備萬用電表量測。
V-Check 接點
這些接點用以量測 CPU 及 PCH 電壓。量測請將正極端放在要測量的電壓點，負極放
在 GND (接地) 點。
CPU_CORE
CPU_NB
CPU_PHY
DRAM
CPU_PLL
FCH1P1
+1_1VDUAL
GND
接點 說明
CPU_CORE CPU 核心電壓
CPU_NB CPU NB 電壓
CPU_PHY CPU PHY 電壓
CPU_PLL CPU PLL 電壓
DRAM DDR 記憶體電壓
FCH1P1 FCH 1.1V 電壓
+1_1VDUAL FCH 1.1V 待機電壓
GND 接地
