Français
66

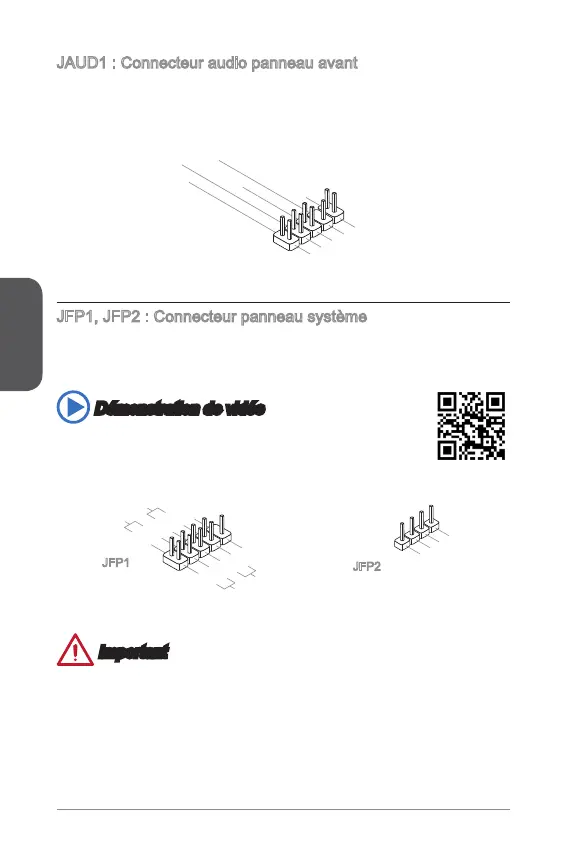

JAUD1 : Connecteur audio panneau avant
Ce connecteur vous permet de connecter le panneau audio avant. Il est conforme au
guide de conception de la connectivité Entrée/sortie du panneau avant.
1.M I C L
3.M I C R
10.H ead
Phone Detection
5.Head Phone
R
7.SENSE_SEN
D
9.Head Phone
L
8.No Pin
6.MIC Detection
4.NC
2
.Ground
JFP1, JFP2 : Connecteur panneau système
Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Lors
de l’installation des connecteurs du panneau avant, veuillez utiliser le M-Connector
en option a󰘰n de vous simpli󰘰er linstallation. Connectez tous les 󰘰ls du boîtier à M-
Connector et puis connectez le M-Connector à la carte mère.
Démonstration de vidéo
Voir le vidéo pour l’installation des connecteurs du panneau avant.
http://youtu.be/DPELIdVNZUI
3.Speaker
4.VCC5
1.Speaker
2.VCC5
1.+
3.-
10.No Pin
5.-
Reset S
witch
HDD LE
D
P
ower Switch
P
ower LED
7.+
9.Reserved
8.-
6.+
4.-
2.+
JFP1
JFP2
Important
 Sur les branchements du boîtiers, les broches marquées par de petits triangles
sont des 󰘰ls positifs. Veuillez utiliser les diagrammes ci-dessus et lexplication
relative au M-Connector en option pour déterminer la bonne orientation et la
position des connecteurs.
 La majorité des connecteurs sur le panneau avant du boîtier d’ordinateur sont
connectés au JFP1 à lorigine.
