Vue d’ensemble des composants

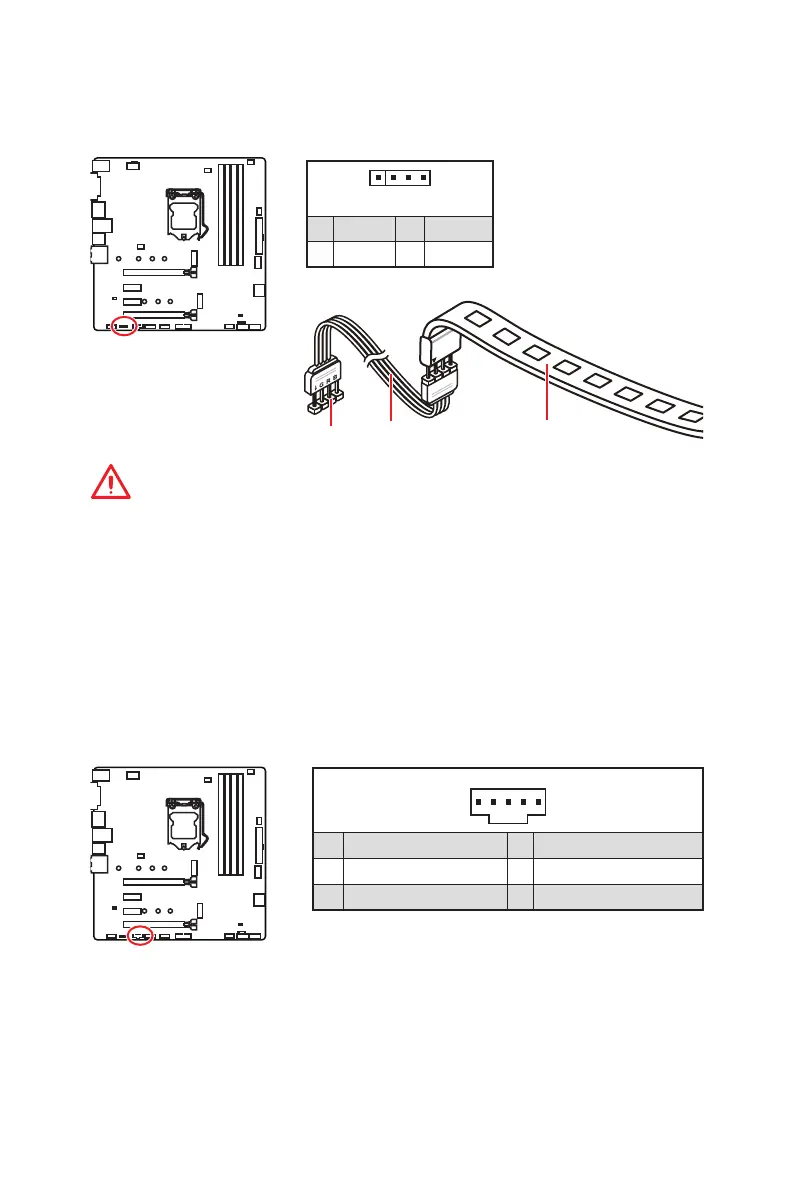

JRGB1 : Connecteur LED RGB

Ce connecteur vous permet de connecter un ruban LED RGB de type 5050 12V.

Important

Le connecteur JRGB1 supporte des rubans LED RGB (12V/G/R/B) de type 5050 avec

une puissance nominale maximale de 3A (12V).

Veuillez garder la longueur du ruban LED inférieure à 2 mètres pour éviter la

gradation des couleurs.

Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre

l’alimentation et à débrancher le câble d’alimentation de la prise électrique.

Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.

JRGB1

Câble d’extension

Ruban LED RGB de type

5050, sortie 12V

1 +12V 2 G

3 R 4 B

JTBT1 : Connecteur de carte additionnelle Thunderbolt

Ce connecteur vous permet de relier une carte additionnelle Thunderbolt E/S.

1 FORCE_PWR 2 SCI_EVENT

3 SLP_S3# 4 SLP_S5#

5 GND
