MSI B360M MORTAR TITANIUM User Manual

16
Vue d’ensemble des composants
M2_1~2 : Slots M.2 (Touche M)
Vidéo de démonstration
Référez-vous à la vidéo d’instruction sur l’installation du SSD M.2.
http://youtu.be/JCTFABytrYA

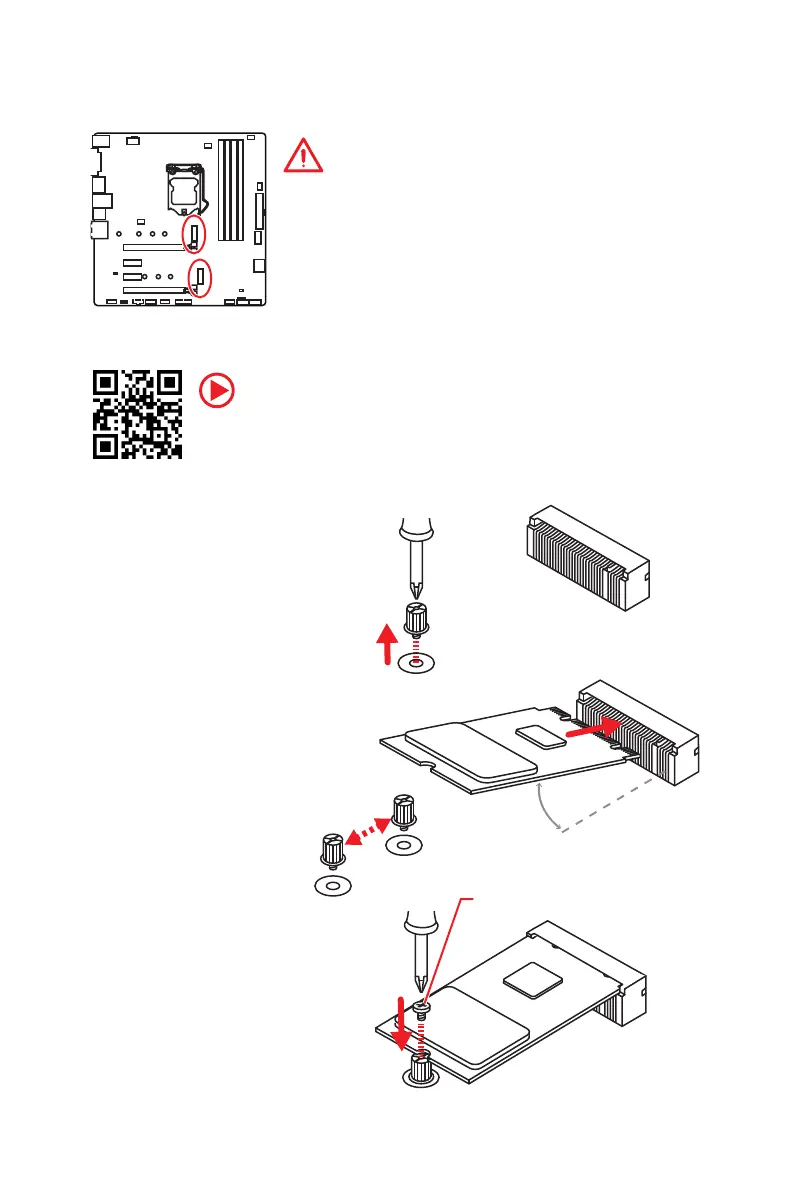

Installation du SSD M.2
30°
2. Déplacez et fixez la vis
M.2 à l’emplacement
approprié selon la taille
de votre SSD M.2.
3. Insérez votre SSD M.2
dans le slot M.2 à un
angle de 30 degrés.
4. Fixez le SSD M.2 avec la
vis M.2 fournie.
1. Desserrez la vis M.2 de
la carte mère.
Vis M.2 fournie
Important
y La technologie Intel
®
RST supporte seulement un SSD
M.2 PCIe avec une mémoire ROM UEFI.
y Intel
®
Optane™ Memory Ready.
y Le port SATA2 est indisponible lorsqu’un SSD SATA M.2
est installé dans le slot M2_1.
y Le slot M2_2 est indisponible si un périphérique PCIe est
connecté au slot PCI_E4.
y Le slot M2_2 supporte seulement le mode PCIe.
M2_1
M2_2

MSI B360M MORTAR TITANIUM Specifications

General

Form Factor	Micro ATX
Chipset	Intel B360
Socket	LGA 1151
Memory Slots	4 x DIMM
Maximum Memory	64GB
Video Outputs	1 x HDMI, 1 x DisplayPort
Audio	Realtek ALC892
RAID Support	RAID 0, 1, 5, 10
Memory Speed	2666/ 2400/ 2133 MHz
PCIe Slots	1 x PCIe 3.0 x1
SATA Ports	6 x SATA 6Gb/s
M.2 Slots	2 x M.2
USB Ports	6 x USB 3.1 Gen1, 6 x USB 2.0
LAN	Realtek 8111H Gigabit LAN
