MSI B360M PRO-VD - EZ Debug LED; JAUD1: Connecteur Audio Avant; JCOM1: Connecteur de Port Série

13
Vue d󾙓ensemble des composants Vue d󾙓ensemble des composants

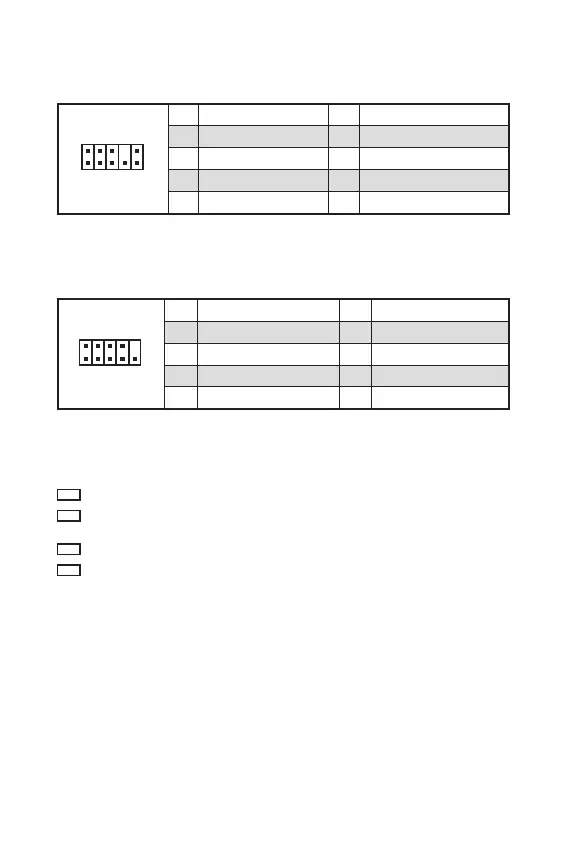

JAUD1 : Connecteur audio avant
Ce connecteur se lie aux jacks audio du panneau avant.
1
2 10
9
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
JCOM1 : Connecteur de port série
Ce connecteur vous permet de relier un port série en option.
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
EZ Debug LED
Ces LEDs indiquent l󾙓état de la carte mère.
CPU - indique que le CPU n󾙓est pas détecté ou que son initialisation a échoué.
DRAM - indique que la mémoire DRAM n󾙓est pas détectée ou que son
initialisation a échoué.
VGA - indique que le GPU n󾙓est pas détecté ou que son initialisation a échoué.
BOOT - indique que le périphérique de démarrage n󾙓est pas détecté ou que son
initialisation a échoué.
