MSI B450M PRO-VDH PLUS - CPU_FAN1, SYS_FAN1~2: Connecteurs Pour Ventilateurs

15
Vue d󾙓ensemble des composants Vue d󾙓ensemble des composants

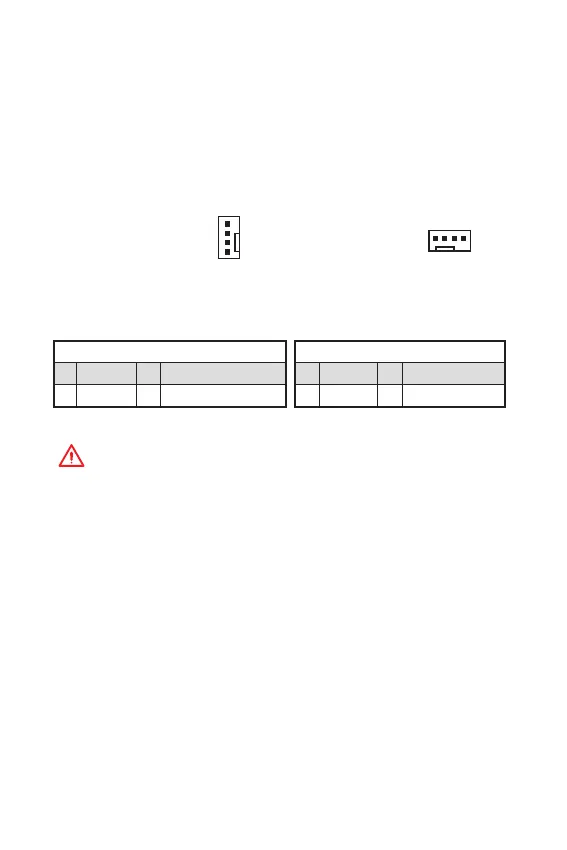

CPU_FAN1, SYS_FAN1~2 : Connecteurs pour
ventilateurs
Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie
de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle
de vitesse. En mode DC, les connecteurs contrôlent la vitesse des ventilateurs en
modifiant la tension. Quand vous branchez un ventilateur à 3 broches (Non-PWM)
à un connecteur de ventilateur de mode PWM, la vitesse sera toujours maintenue à
100% et cela occasionnera du bruit.
Connecteur pour
ventilateurs en mode
PWM par défaut
Connecteur pour
ventilateurs en mode
DC par défaut
1
CPU_FAN1
1
SYS_FAN1 / 2
Définition des broches en mode PWM
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Définition des broches en mode DC
1 Ground 2 Voltage Control
3 Sense 4 NC
Définition des broches des connecteurs de ventilateur
Important
y Vous pouvez alterner entre le mode PWM et le mode DC et adjuster la vitesse des
ventilateurs dans le BIOS > Advanced > Hardware Monitor.
y Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir
basculé entre les modes PWM et DC.
