MSI B85-G43 GAMING

Русский
Ru-7

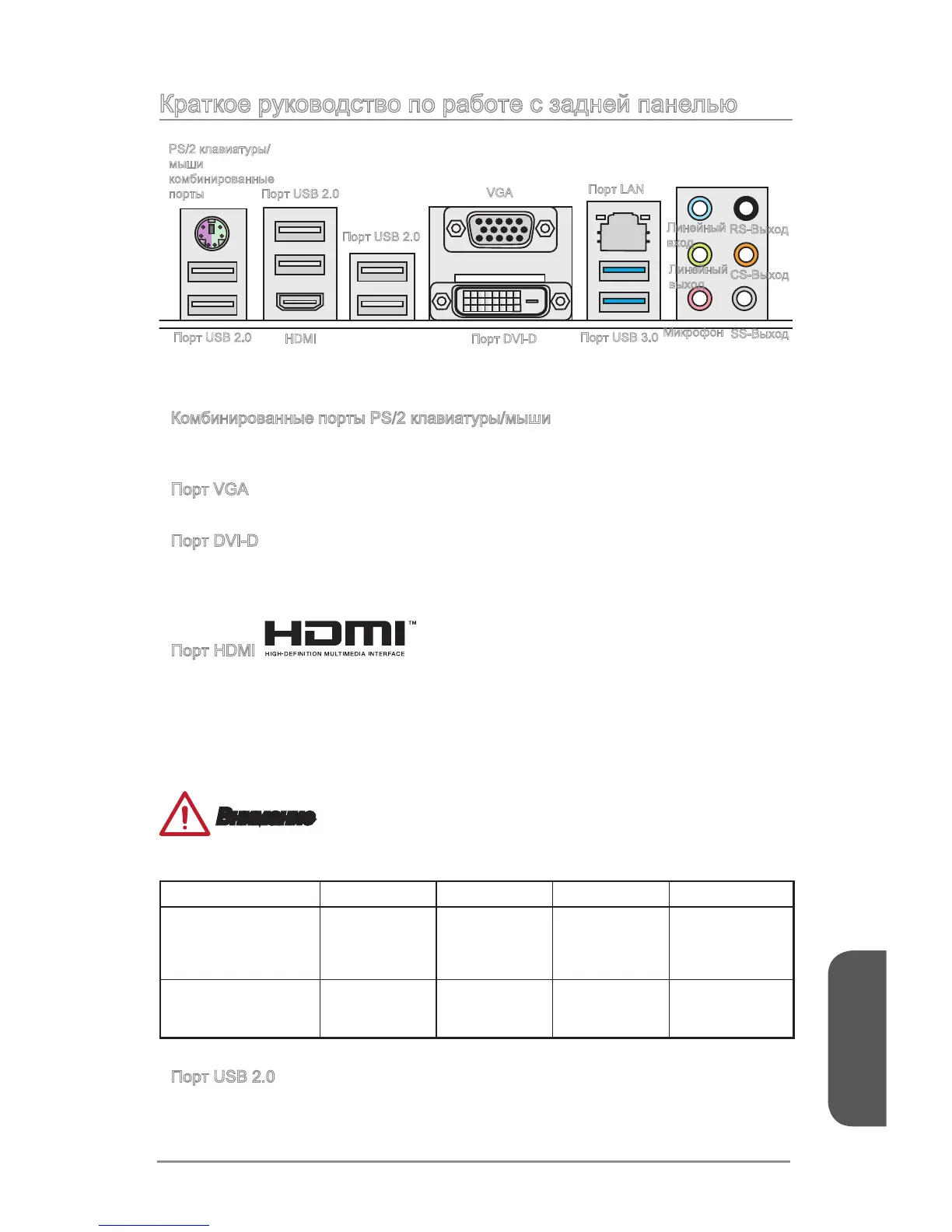

Краткое руководство по работе с задней панелью
Комбинированные порты PS/2 клавиатуры/мыши
Комбинированный разъем DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Порт VGA
Разъем DB15 гнездового типа для подключения монитора.
Порт DVI-D
Разъем DVI-D (цифровой видеоинтерфейс) подключается к ЖК или ЭЛТ
монитору с помощью переходника. Подробную информацию о подключении
монитора см. в руководстве к монитору.
Порт HDMI
Мультимедийный интерфейс высокой четкости (HDMI) представляет собой
полностью цифровой аудио- видеоинтерфейс, позволяющий передавать
несжатые потоки данных. Интерфейс HDMI обеспечивает передачу ТВ-сигнала
по одному кабелю в любом формате, включая телевидение стандартной,
повышенной и высокой четкости, а также многоканальный цифровой звук.
Внимание
Данная платформа поддерживает функцию dual-display(два дисплея)/ triple-
display (три дисплея) с помощью портов вывода интегрированной графики.
VGA+DVI-D DVI-D+HDMI HDMI+VGA HDMI+VGA+DVI-D
Режим расширения
(Расширение рабочего
стола на другой
монитор)
◯ ◯ ◯ ◯
режим клонирования
(Изображения на всех
мониторах совпадают)
◯ ◯ ◯ ◯
Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как
клавиатура, мышь и другие USB 2.0-совместимые устройства.
▶
▶
▶
▶
▶
Линейный
вход
Линейный
выход
Микрофон
RS-Выход
CS-Выход
SS-Выход
Порт USB 3.0
Порт LAN
PS/2 клавиатуры/
мыши
комбинированные
порты
Порт USB 2.0
Порт DVI-DHDMI
Порт USB 2.0
VGA
Порт USB 2.0
