MSI Cubi Series

7
Pour commencer
8

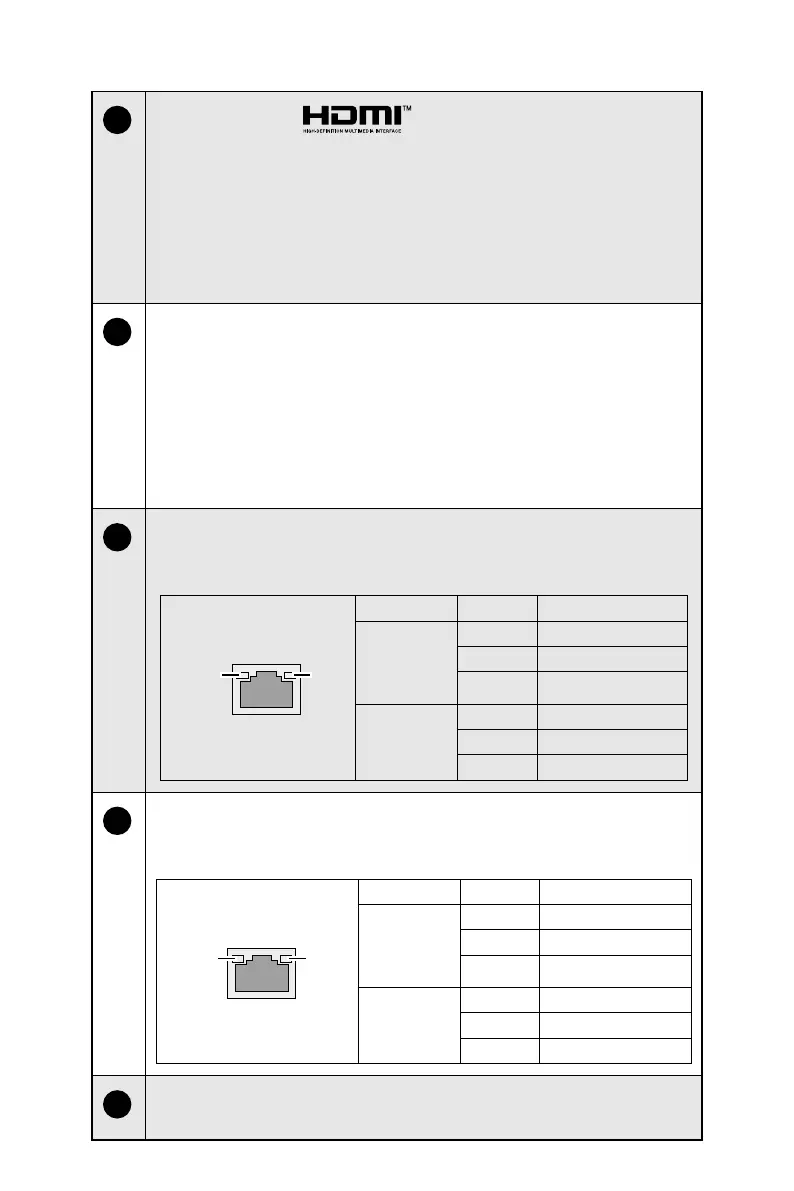

Connecteur HDMI™
Support 4K@60 Hz comme spécifié dans HDMI™ 2.0b.
⚠
Important
∙ Les caractéristiques des cartes graphiques peuvent varier en fonction du
processeur installé.
∙ Pour les processeurs sans puce graphique intégrée, connectez votre
écran à la carte graphique dédiée.
9
DisplayPort 1.4
Support d’une résolution maximum de 4K@60 Hz.
⚠
Important
∙ Les caractéristiques des cartes graphiques peuvent varier en fonction du
processeur installé.
∙ Pour les processeurs sans puce graphique intégrée, connectez votre
écran à la carte graphique dédiée.
10
Connecteur LAN 2,5 Gb/s
Le connecteur standard RJ45 LAN est à utiliser pour la connexion au
réseau local (Local Area Network). Vous pourrez y relier un câble réseau.
LINK/ACT
LED
SPEED
LED
LED État Description
LED
indiquant la
connexion et
l’activité
Éteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED
indiquant la
vitesse
Éteint 10 Mb/s
Vert 100 / 1000 Mb/s
Orange 2,5 Gb/s
11
Connecteur LAN 1 Gb/s
Le connecteur standard RJ45 LAN est à utiliser pour la connexion au
réseau local (Local Area Network). Vous pourrez y relier un câble réseau.
LINK/ACT
LED
SPEED
LED
LED État Description
LED
indiquant la
connexion et
l’activité
Éteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED
indiquant la
vitesse
Éteint 10 Mb/s
Vert 100 Mb/s
Orange 1 Gb/s
12
Prise d’alimentation
Cette prise est à utiliser pour alimenter votre système.
