MSI H270 TOMAHAWK ARCTIC - M2_1~2: M.2 Steckplätze (Key M)

15
Übersicht der Komponenten
M2_1
M2_2
Wichtig
y Intel
®
RST unterstützt nur PCIe M.2 SSD mit UEFI
ROM, Legacy-ROM wird NICHT unterstützt.
y Intel
®
Optane
™
Technik unterstützt alle M.2
Steckplätze.
Video-Demonstration
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden Sie
im Video.
http://youtu.be/JCTFABytrYA

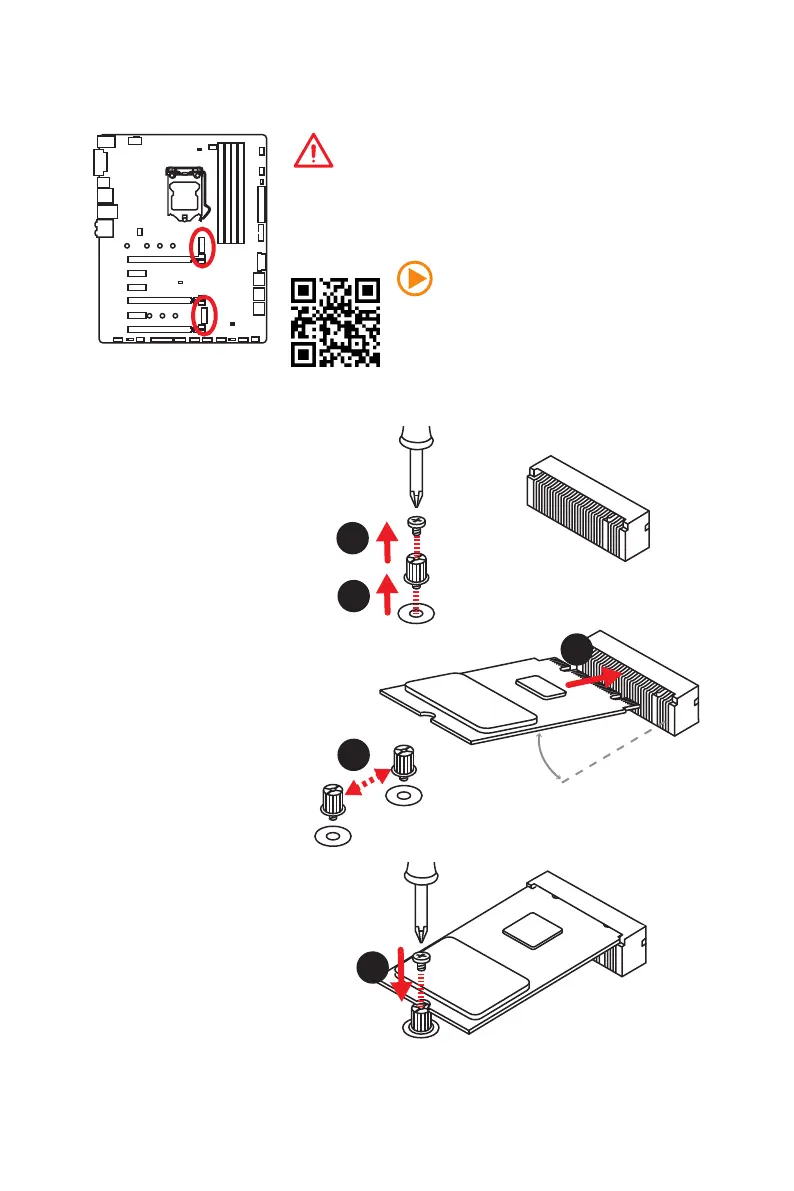

Installation eines M.2 Moduls
M2_1~2: M.2 Steckplätze (Key M)
1
2
3
30°
3. Befestigen Sie den
Schraubsockel in dem
Loch, welches zur Länge
des M.2 Moduls passt.
4. Stecken Sie das M2-Modul
in den M2-Steckplatz in
einem 30-Grad-Winkel.
5. Setzen Sie die Schraube
in die Aussparung an der
Hinterkante des M2-
Modul und schrauben Sie
sie in den Schraubsockel.
1. Entfernen Sie die
Schraube aus dem
Schraubsockel.
2. Entfernen Sie den
Schraubsockel.
4
5
