De-17
Deutsch

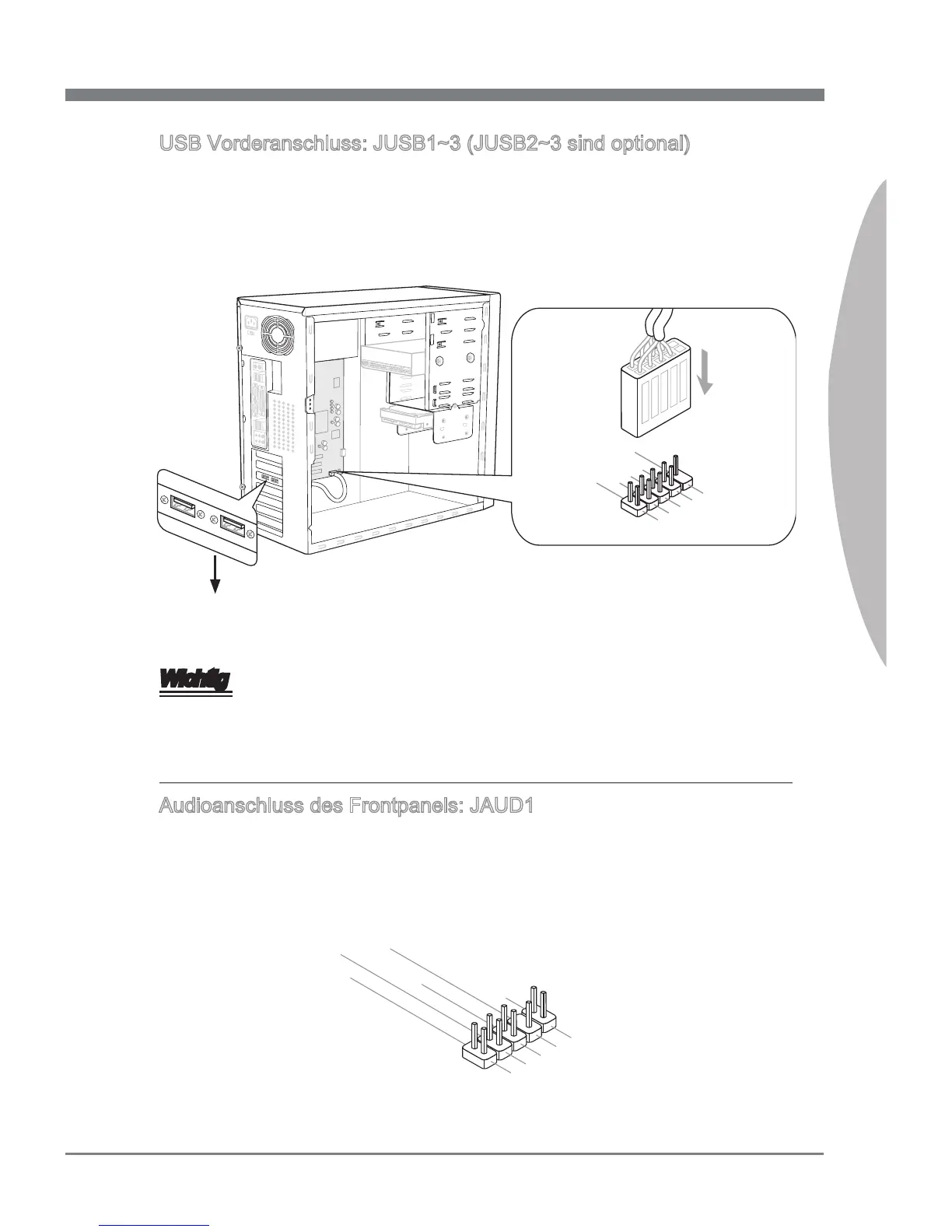

USB Vorderanschluss: JUSB1~3 (JUSB2~3 sind optional)
Dieser Anschluss entspricht den Richtlinien des Intel
®
I/O Connectivity Design Guide.
Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen,
wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und
ähnliches.
11
5V
1.VC
C
3.USB0
-
10.NC
5.USB0
+
7
.Ground
9.No
Pin
8
.Ground
6.USB1
+
4.USB1
-
2.VC
C
* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.
USB Slotblech (optional)
Wichtig
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdlei-
tung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden
kommen.
Audioanschluss des Frontpanels: JAUD1
Dieser Anschluss ermöglicht den Anschluss von Audioein und -ausgängen eines Front-
panels. Der Anschluss entspricht den Richtlinien des “ Intel
®
Front Panel I/O Connectiv-
ity Design Guide”.
1.MI
C L
3.MI
C R
10.Head
P
hone
Detection
5.Head
P
hone
R
7.SENSE_SEN
D
9.Head P
hone
L
8.No
Pi
n
6.MI
C D
etection
4.NC
2
.Ground
