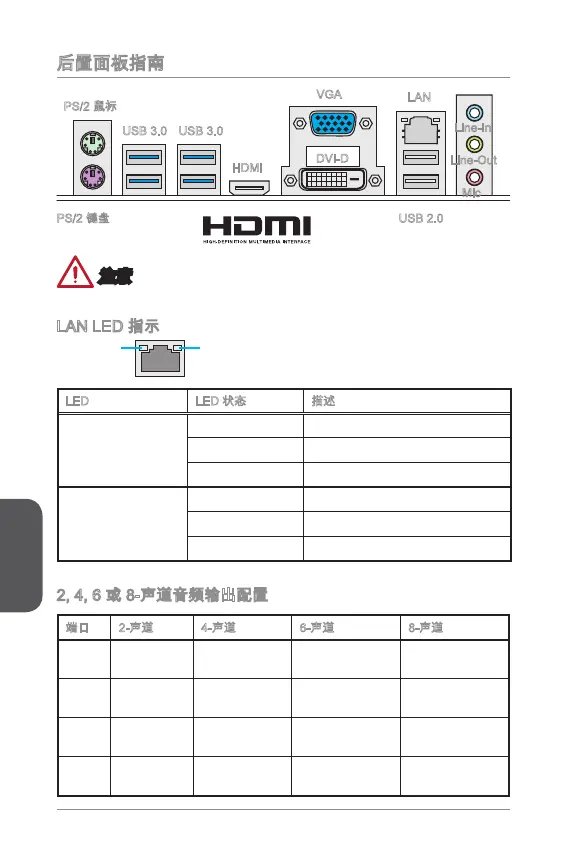

后置面板指南
PS/2 鼠标
PS/2 键盘 USB 2.0
USB 3.0
HDMI
VGA
Line-In
Line-Out
Mic
LAN
®
DVI-D
注意
后置面板 USB 3.0 端口不支持唤醒功能。
LAN LED 指示
LINK/ACT
LED
SPEED
LED
LED LED 状态 描述
Link/ Activity LED
关 网络未连接
黄色 网路已连接
闪烁 网络数据在使用中
Speed LED
关 传输速率 0 Mbps
绿色 传输速率 00 Mbps
橙色 传输速率  Gbps
2, 4, 6 或 8-声道音频输出配置
端口 2-声道 4-声道 6-声道 8-声道
蓝色 Line in（音
效输入）
RS-Out（后
置/环绕输出 ）
RS-Out（后置/环
绕输出 ）
RS-Out（后置/环
绕输出 ）
绿色 Line out（音
效输出）
FS-Out（前
置/环绕输出 ）
FS-Out（前置/环
绕输出 ）
FS-Out（前置/环
绕输出 ）
粉色 Mic（麦克
风）
Mic（麦克风） CS-Out（中置/超
重低音输出）
CS-Out（中置/超
重低音输出）
前置音
频
- - - SS-Out（侧置/环
绕输出 ）
USB 3.0
