MSI H81M-E34 Series

Deutsch
80

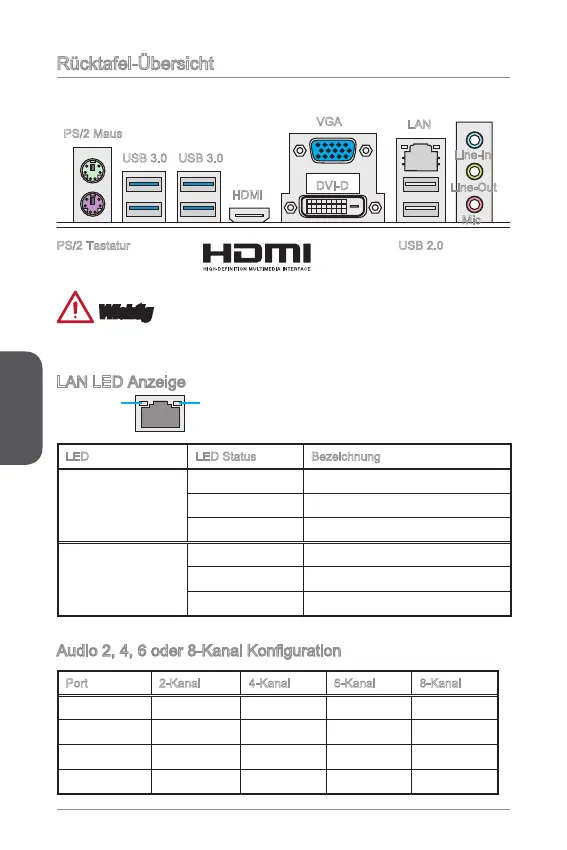

Rücktafel-Übersicht
PS/2 Maus
PS/2 Tastatur USB 2.0
USB 3.0
HDMI
VGA
Line-In
Line-Out
Mic
LAN
®
DVI-D
Wichtig
Die USB 3.0 Anschlüsse an der Rückwand unterstützen die Wakeup-Funktion nicht.
LAN LED Anzeige
LINK/ACT
LED
SPEED
LED
LED LED Status Bezeichnung
Link/ Activity LED
(Verbindung/ Aktivität
LED)
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Speed LED
(Geschwindigkeit
LED)
Aus 0 Mbps-Verbindung
Grün 00 Mbps-Verbindung
Orange  Gbps-Verbindung
Audio 2, 4, 6 oder 8-Kanal Kon󰘰guration
Port 2-Kanal 4-Kanal 6-Kanal 8-Kanal
Blau Line-Eingang RS-Ausgang RS-Ausgang RS-Ausgang
Grün Line-Ausgang FS-Ausgang FS-Ausgang FS-Ausgang
Rosa Mic Mic CS-Ausgang CS-Ausgang
Front-Audio - - - SS-Ausgang
USB 3.0
