MSI H81M-E34 Series User Manual

日本語
66
熱ペースト
注意
システムを起動する前に、必ずCPUヒートシンクがしっかり装着されたことを確
認してください。
ソケットに添付されるプラスチックカバーは捨てないでください。CPUを外して
保管する場合は、このプラスチックカバーを装着し、ソケットのピンを保護して
ください。
単独のCPUとヒートシンク/クーラーを購入すると、装着については同梱の説明書
をご参照ください。
•
•
•

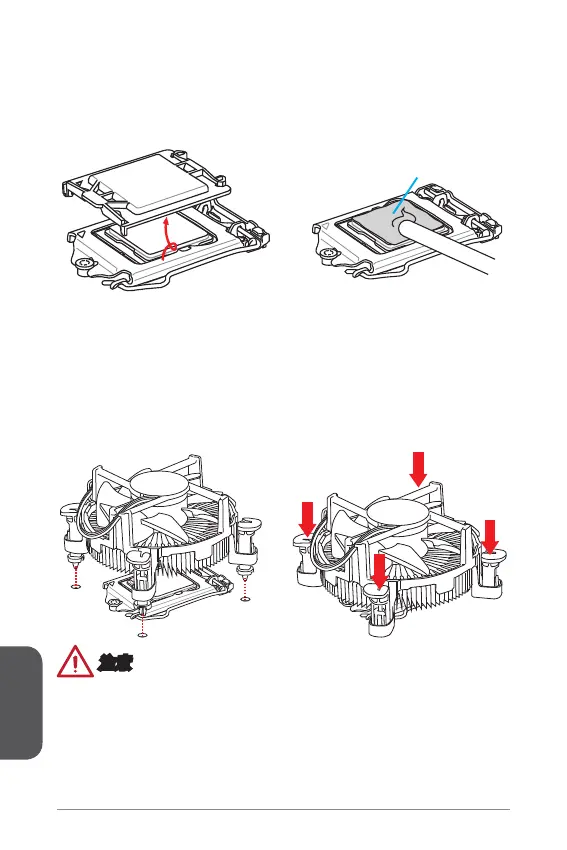

5. 負荷レバーを下ろすと、PnPキャップが自動的にCPUソケットから外れます。
PnPキャップ は絶対に捨てないでください。マザーボードからCPUを外して保
管する場合は、必ずPnPキャップを元に戻してください。
6. 効果的な放熱とCPUの過熱の防止のために、CPUの上に薄い層の熱ペースト(ま
たは熱テープ)を均等に塗布してください。
7. マザーボードのCPUファンコネクターを探し出してください。
8. ファンのケーブルがファンコネクターに届く方向にCPUクーラーを向け、四つ
の留め具がマザーボードの固定穴に合うようCPUクーラーを置きます。
9. CPUクーラーの四つの留め具をマザーボードの固定穴に合わせ、クリック音が
鳴るまでゆっくりと奥まで押し込みます。
0. 四つの留め具が正しく止められているかマザーボードを確認してください。
. 最後に、CPUファンケーブルをマザーボードのコネクターに接続します。

MSI H81M-E34 Series Specifications

General

Form Factor	Micro ATX
Chipset	Intel H81
Socket	LGA 1150
Memory Slots	2 x DIMM
Maximum Memory	16GB
Storage Interface	2 x SATA 6Gb/s, 2 x SATA 3Gb/s
Memory Standard	DDR3 1600/1333 MHz
Expansion Slots	1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
USB Ports (Rear)	2 x USB 3.0, 2 x USB 2.0
USB Ports (Front)	2 x USB 2.0
Audio	Realtek ALC887
LAN	Realtek RTL8111G
Video Outputs	1 x HDMI, 1 x VGA
