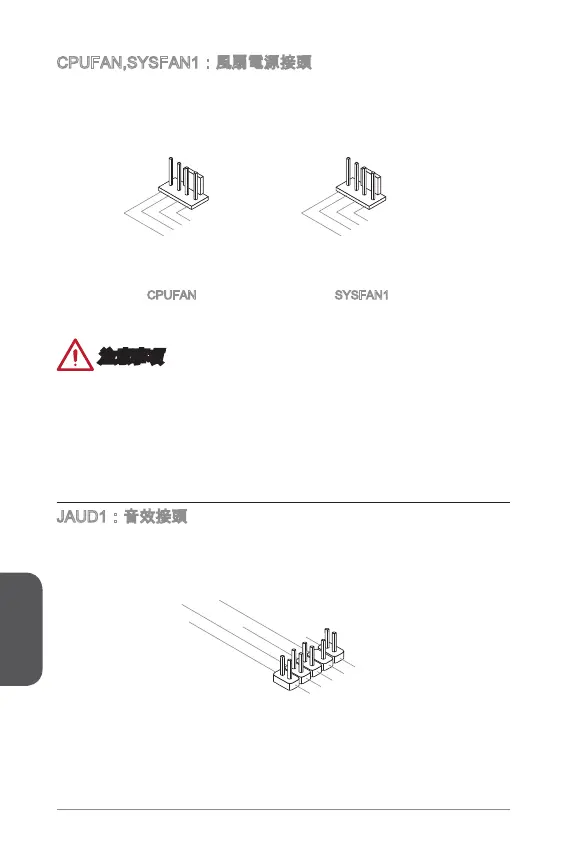

CPUFAN,SYSFAN：風扇電源接頭
風扇電源接頭支援 +2V 散熱風扇。若主機板內建有系統硬體監控器晶片組，就必須
使用速度感應器設計之風扇，才能使用 CPU 風扇控制功能。請務必將所有風扇電源接
頭都接上。部份無法接到主機板的系統風扇，請直接接到電源供應器。系統風扇可接
至任一系統風扇接頭。
1.Ground
2.+12V
3.Sens
e
4.Speed
C
ontro
l
CPUFAN
1.Ground
2.Speed
C
ontro
l
3.Sens
e
4.NC
SYSFAN
注意事項
請造訪處理器之官方網站參考建議之 CPU 風扇，或洽詢經銷商選擇適合的 CPU 散
熱風扇。
支援線性轉速的智慧型風扇。請安裝 Command Center 程式，依 CPU 及系統的實
際溫度來控制各散熱風扇的速度。
如主機板上的風扇電源接頭數量不足，而無法接所有系統風扇時，請以轉接線將風
扇連接到電源供應器。
第一次開機前，請先確認所有排線已避開風扇，且風扇葉片有足夠空間運轉。
JAUD：音效接頭
本接頭接到機殼上的音效接頭，規格符合 Intel® 面板輸入/ 輸出連接設計規範。
1.MI
C L
3.MI
C R
10.Head
P
hone
Detection
5.Head
P
hone
R
7.SENSE_SEN
D
9.Head
P
hone
L
8.No
Pi
n
6.MI
C D
etection
4.NC
2
.Ground
•
•
•
•
