Fr-13
Français

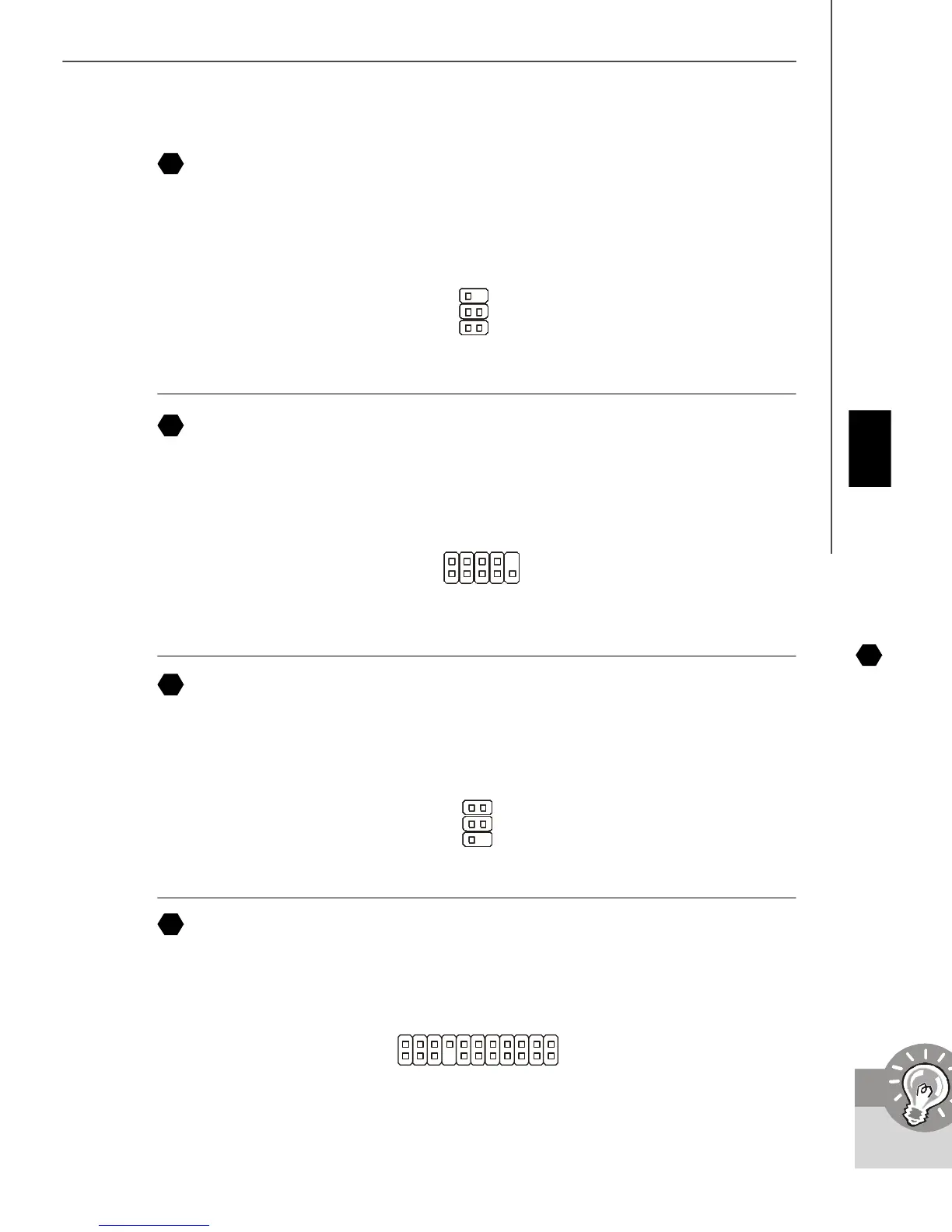

Connecteur Module Infrarouge
Ce connecteur permet la mise en place d’un module Infrarouge. Vous devez configurer
cette fonction dans le BIOS afin de pouvoir l’utiliser. JIR1 est compatible avec l’Intel
®
Front Panel I/O Connectivity Design Guide.
Connecteur Port Série
Le port série est un port de communication 16550A à grande vitesse qui envoie/ reçoit
16 bytes FIFOs. Vous pouvez directement attacher un dispositif série au connecteur.
Connecteur TV-Sortie
Le connecteur SortieTV vous permet d’attacher un bracket Sortie-TV. Le bracket TV
vous offre plusieurs types de connecteurs de SortieTV. Choisissez le connecteur approprié
pour vous relier à une télévision.
6
5
2
1
NC
VCC5
IRTX
NC
Ground
IRRX
16
17
18
3
1 4
Ground
Yout
Cout
COMP or CVBS
Ground (5)
Connecteur Carte VoIP
Ce connecteur relie à la carte VoIP. Veuillez vous référer aux instruxions de la carte
VoIP.
19
Hardware Overclock Cavaliers FSB: JB1, JB2 (optionnel)
Vous pouvez overclocké le FSB pour augmenter la fréquence du processeur en
ajuster les cavaliers JB1 et JB2. Suivez les instructions en dessous
FSB.
Assurez-vous que vous avez l’ordinateur est éteint
31
1
9
2
DCD
DSR
SOUT
DTR
Ground
SIN
RTS
CTS
RI
To Next Page
