MS-7388 Mainboard

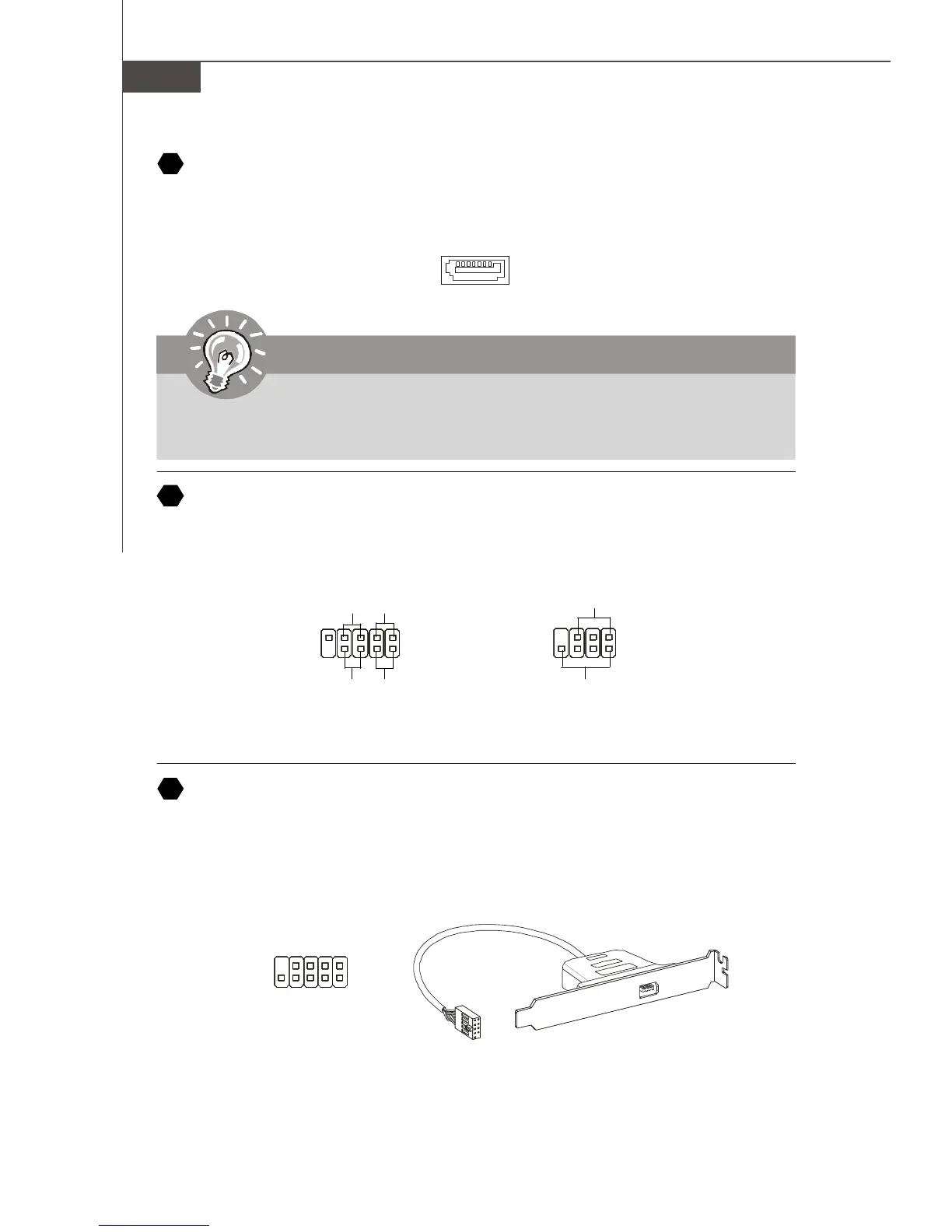

Коннекторы передней панели
Оба эти коннектора используются для подключения кнопок и индикаторов,
расположенных на передней панели корпуса. Коннектор JFP1 соответствует
руководству Intel® Front Panel I/O design.
Коннектор IEEE1394 (Зеленый)
Этот коннектор позволяет подключить порты IEEE 1394 на выносной планке
IEEE1394.
8
9
Разъем Serial ATA
Разъем - это высокоскоростной порт интерфейса Serial ATA. Любой разъем Serial
ATA может соединяться с одним устройством Serial ATA.
7
Внимание
Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном
случае могут возникнуть потери данных при передаче.
Подключить
к коннектору IEEE1394
(Опция)
JFP2
