Ru-13
Русский

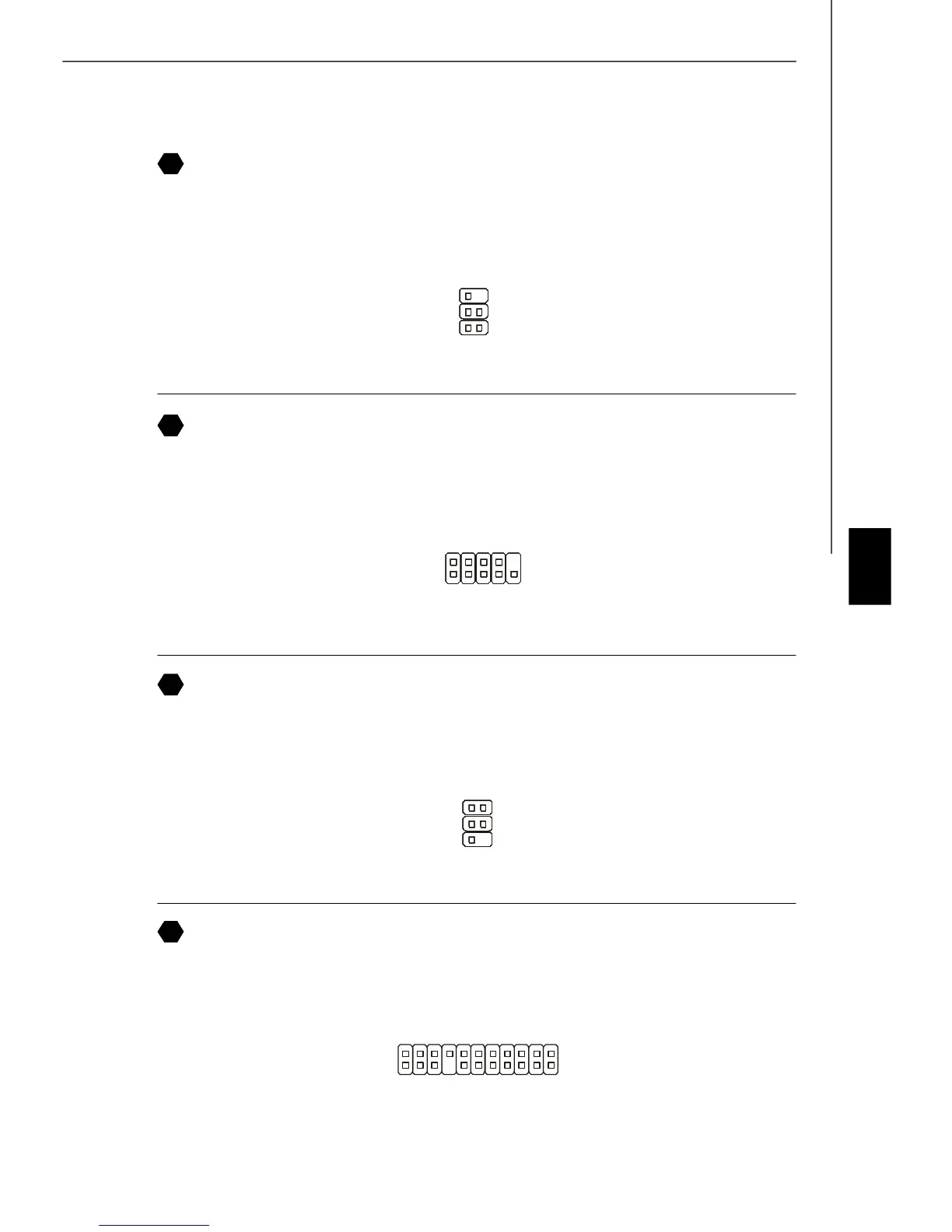

Коннектор для модуля IrDA
Этот коннектор позволяет подключить инфракрасный модуль IrDA. Для использования
функции IrDA следует включить ее в настройках BIOS. Эта функция соответствует
руководству Intel
®
Front Panel I/O Connectivity Design.
Коннектор последовательного порта
Разъем - это высокоскоростной последовательный порт связи 16550A с 16- битной
передачей FIFO. К этому разъему можно непосредственно подключить
последовательное устройство.
Коннектор TV-выхода
Коннектор TV-выхода предназначен для подключения выносной планки выходных
TV-разъемов. На ней установлены разъемы нескольких типов. Выберите подходящий
для подключения вашего телевизора.
6
5
2
1
NC
VCC5
IRTX
NC
Ground
IRRX
16
17
18
3
1 4
Ground
Yout
Cout
COMP or CVBS
Ground (5)
Разъем карты VoIP
Карта VoIP подключается к этому разъему. Обратитесь к инструкции карты VoIP
для получения более подробной информации.
19
1
9
2
DCD
DSR
SOUT
DTR
Ground
SIN
RTS
CTS
RI
