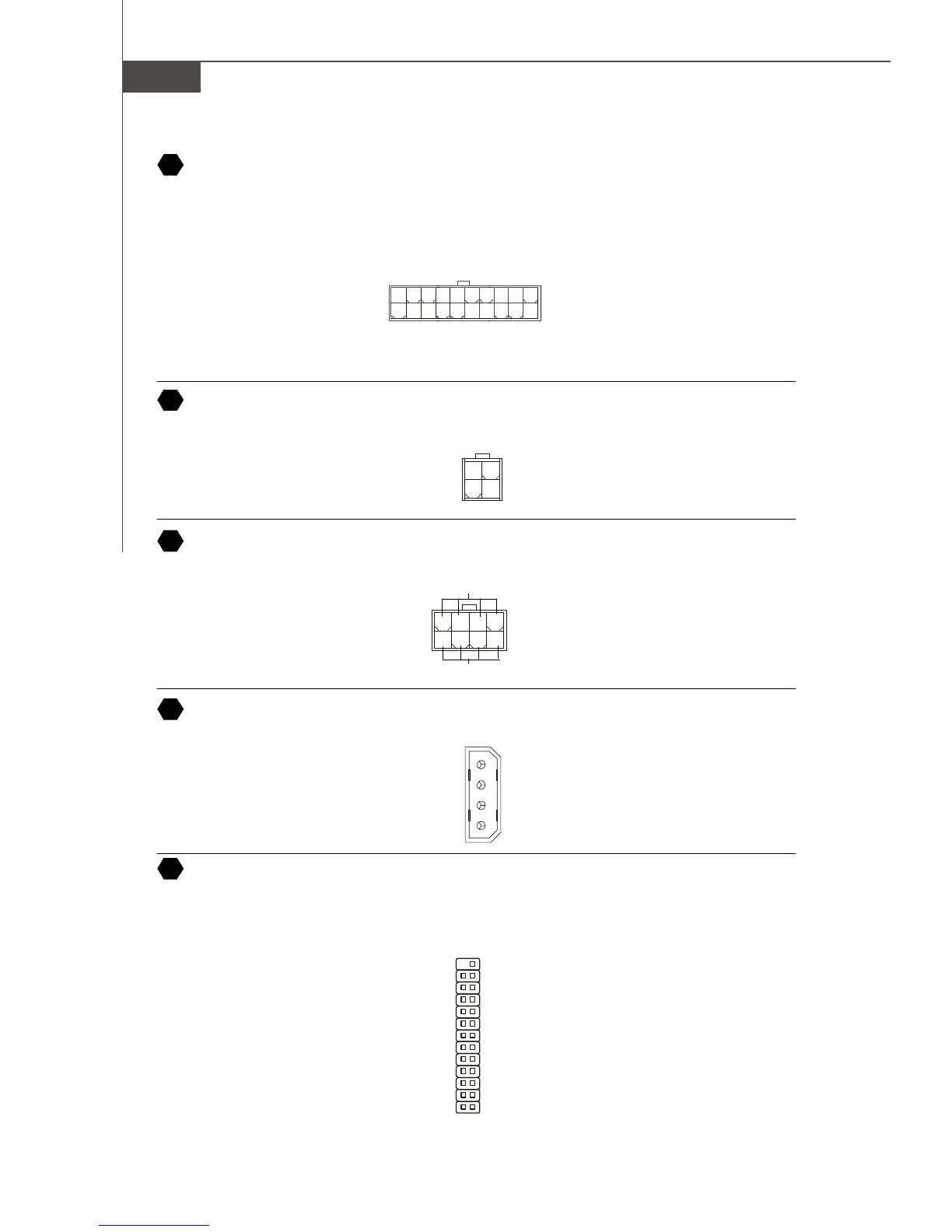

Разъем питания ATX 12V (2x2)
Этот разъем 12V предназначен для питания CPU.
Разъем питания ATX 12V (2x4)
Этот разъем 12V предназначен для питания CPU.
Разъем питания ATX 12V (1x4)
Этот разъем 12V предназначен для питания графической карты.
20-контактный разъем питания ATX
Этот разъем позволяет подключить 20- контактный источник питания ATX. Для
подключения источника убедитесь, что его разъем правильно ориентирован, затем
острожно вставьте его в ответную часть.
23
24
25
26
1
10 20
11
3.3V 3.3V
GND
5V
GND
5V
GND
PWR OK
5VSB
12V 5V
5V
-5V GND
GND GND PS-ON GND
-12V 3.3V
8
4
1
5
GND
+12V
4
2
1
3
5V
GND
GND
12V
1 2
3 4
GND
12V
GND
12V
Разъем параллельного порта
Это коннектор используется для подключения опциональной выносной консоли
с разъемом для подключения принтера. Параллельный порт является стандартным
портом для подключения принтера и поддерживает режимы Enhanced Parallel
Port (EPP) и Extended Capabilities Parallel Port (ECP).
21
RSTB#
PRND0
PRND1
PRND2
PRND3
PRND4
PRND5
PRND6
PRND7
ACK#
BUSY
PE
SLCT
AFD#
ERR#
PINIT#
LPT_SLIN#
GND
GND
GND
GND
GND
GND
GND
GND
Key(No pin)
