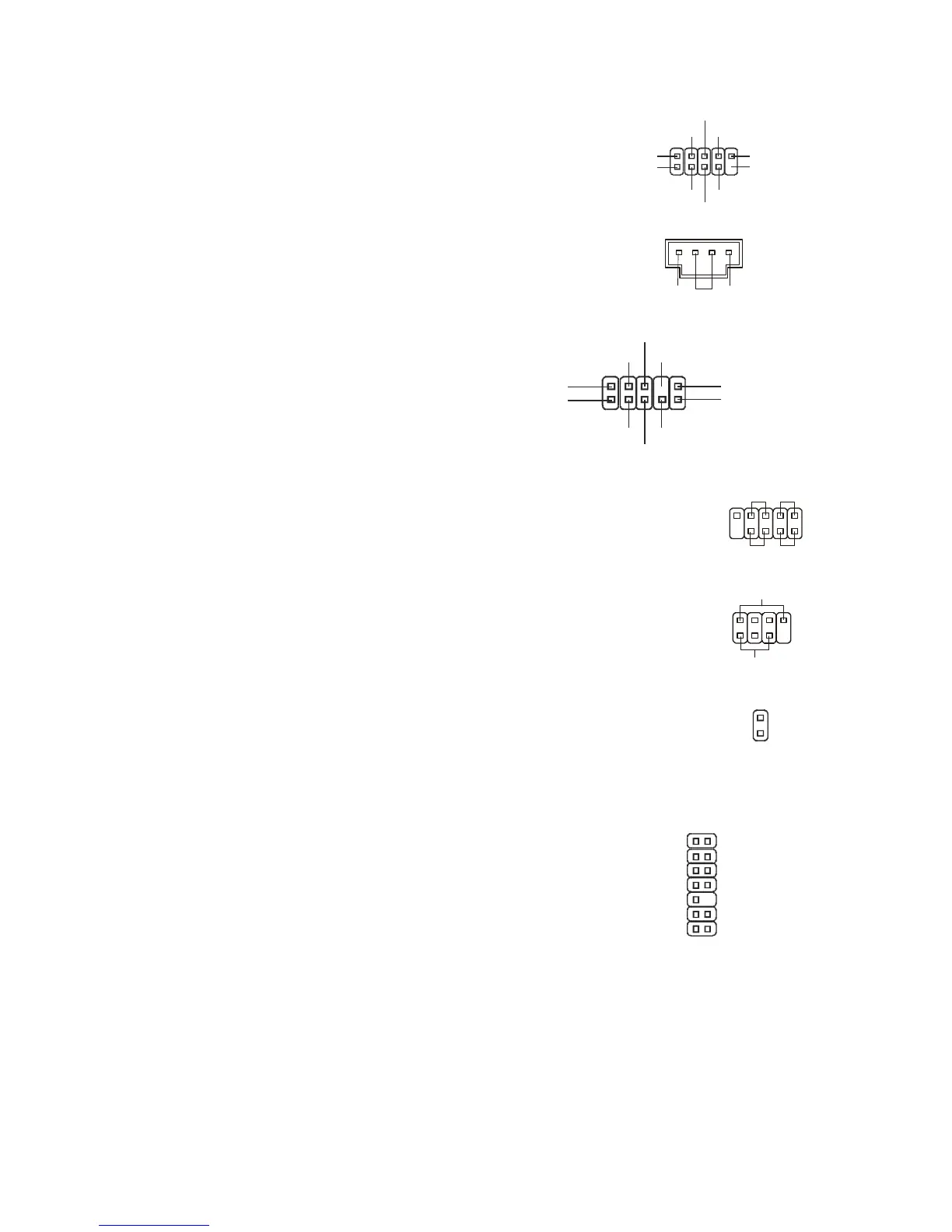

面板 USB 連接器: JUSB1
本連接器規格符合 Intel
®
面板輸入/ 輸出連接設計指南，適用
於高速 USB 介面，例如：USB 硬碟、數位相機、MP3 播放器、
印表機、數據機等相關週邊裝置。
N.C.(10)
(2)VCC
USB1-
USB1+
GND
(1)VCC
USB0-
USB0+
GND
Key,no pin(9)
CD-In 連接器: JCD1
本連接器光碟機的音訊連接器。
GND
L R
面板音效連接器:: JAUD1
本連接器，可連接到面板音效，且規格符
合 Intel
®
面板輸入/ 輸出設計指南。
(2)GND
VCC5
MIC2_JD
NC
(1)MIC_L
Line-out_R
Line-out_L(9)
Line_JD(10)
(2)GND
MIC_R
Front to Sense
JFP1
HDD
LED
Reset
Switch
Power
Switch
Power
LED
1
9
10 2
+
+
+
-
-
-
面板連接器: JFP1, JFP2
本連接器是接到面板開關及 LED 指示燈。JFP1 的規格符合
Intel
®
面板輸入/ 輸出設計指南。
JFP2
Power LED
Speaker
2
8
1
7
機殼開啟警告開關連接器: JCI1
本連接器接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系
統會記錄該狀態，並於螢幕上顯示警告訊息。請進入 BIOS 設定程式中清除此
紀錄訊息。
CINTRU
1
GND
2
TPM 可信任安全平台模組連接器: JTPM1
(選配)
本連接器接到可信任安全模組(選配)。
KEY
GND
GND
14
3Vdual/ 3V_STB
2
VCC3
SIRQ
VCC5
LCLK
1
LRST#
LAD0
LAD1
LAD2
LAD3
LFRAME#
13
