68

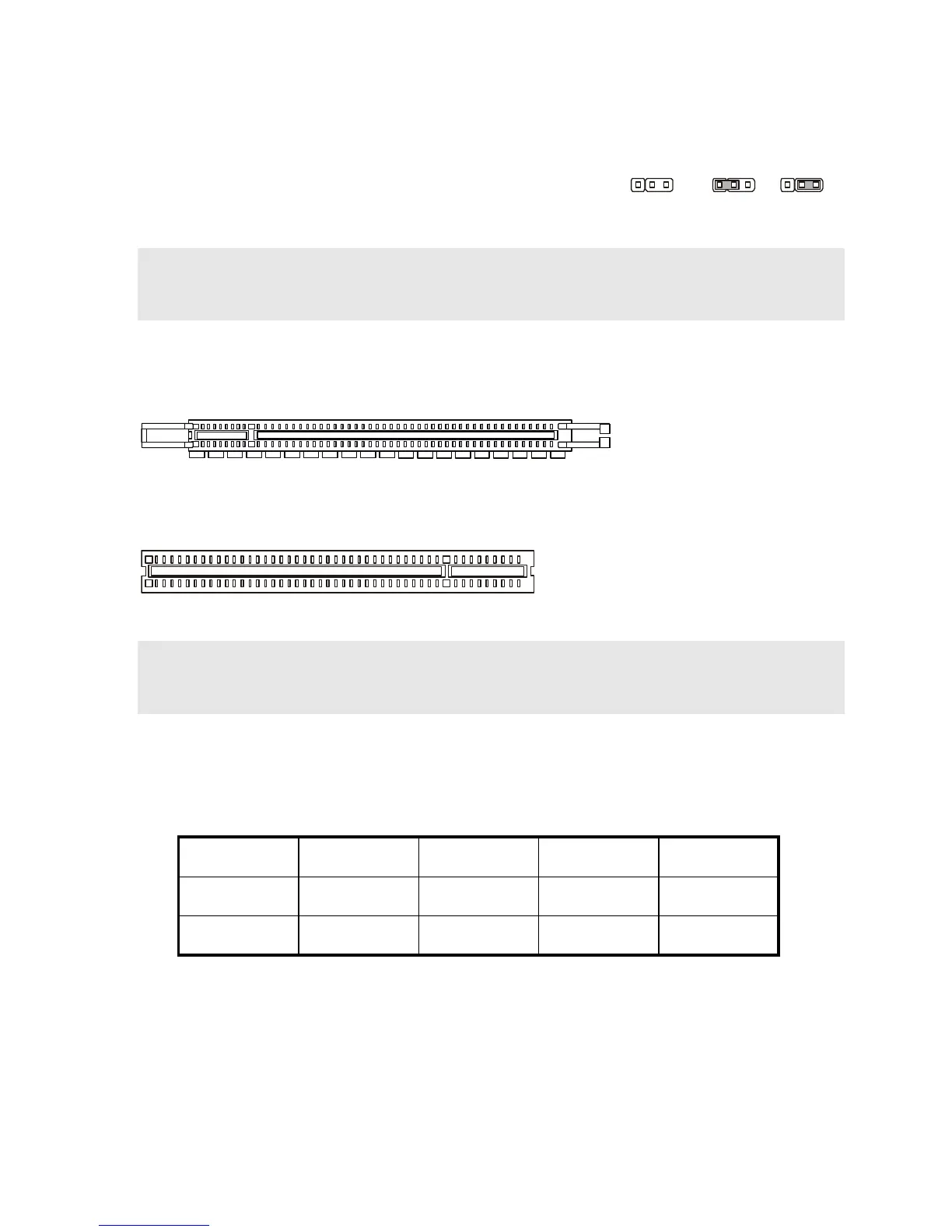

清除 CMOS 跨接器: JBAT1
主機板上有一個 CMOS RAM，是利用外接電池來保存系統的設
定。CMOS RAM 可讓系統在每次開機時，自動啟動作業系統。
若要清除系統設定，請使用本跨接器。
Keep Data
Clear Data
2
2
2
3
3
3
1
1
1
注意事項:
系統關閉時，請將 2-3 腳位短路以清除 CMOS 資料，然後回到 1-2 腳位短路的狀態。請勿在系統
開機的狀態下進行 CMOS 資料清除，否則可能會導致主機板受損。.
PCI Express 卡槽
PCI Express 卡槽支援 PCI Express 介面的擴充卡。
PCI Express x 16 卡槽支援高逹每秒 4.0 GB 的傳輸速率。
PCI 卡槽
PCI 卡槽支援網卡、SCSI 卡、USB 卡及其它符合 PCI 規格的外接卡。
注意事項:
新增或移除擴充卡時，請確認電源線己拔除。另外，請詳讀擴充卡的使用說明，確認在使用擴充
卡時所需變更如跨接器、開關或 BIOS 設定等軟硬體設定。
PCI 的中斷要求
IRQ 是中斷要求 (Interrupt request) 的英文縮寫，是個可讓裝置傳送中斷訊號至微處理器的
硬體線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排腳位，如下表所示：
Order1 Order2 Order3 Order4
PCI Slot1 INT A# INT B# INT C# INT D#
PCI Slot2 INT B# INT C# INT D# INT A#
保留資料
清除資料
