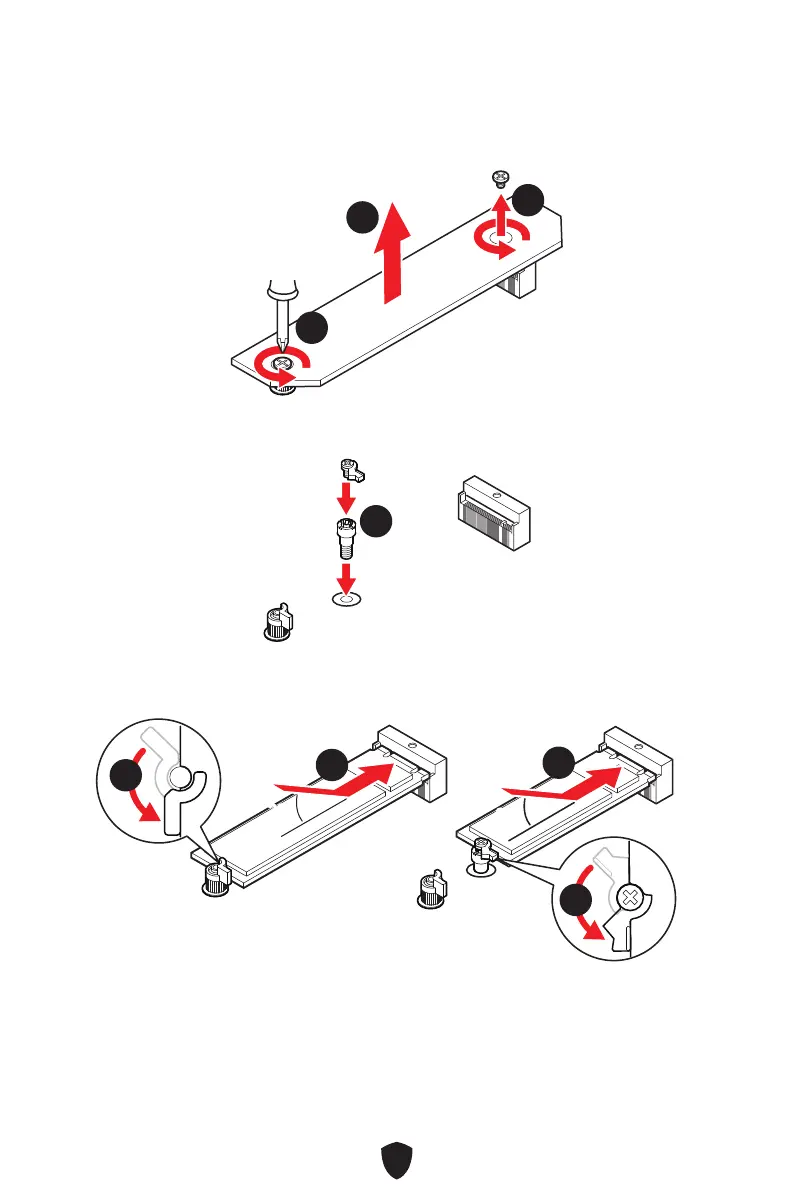

Installation du module M.2 dans le slot M2_3
1. Desserrez les vis de la plaque M.2 Shield Frozr.
2. Soulevez la plaque M.2 Shield Frozr et retirez-la.
11
11
22
3. Si vous souhaitez installer un SSD M.2 2260, veuillez installer le kit de clips EZ M.2
fourni dans le trou de vis 2260. Ignorez cette étape si vous installez un SSD 2280.
33
4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.
30º30º
30º30º
SSD 2280
SSD 2260
55
44
44
55
